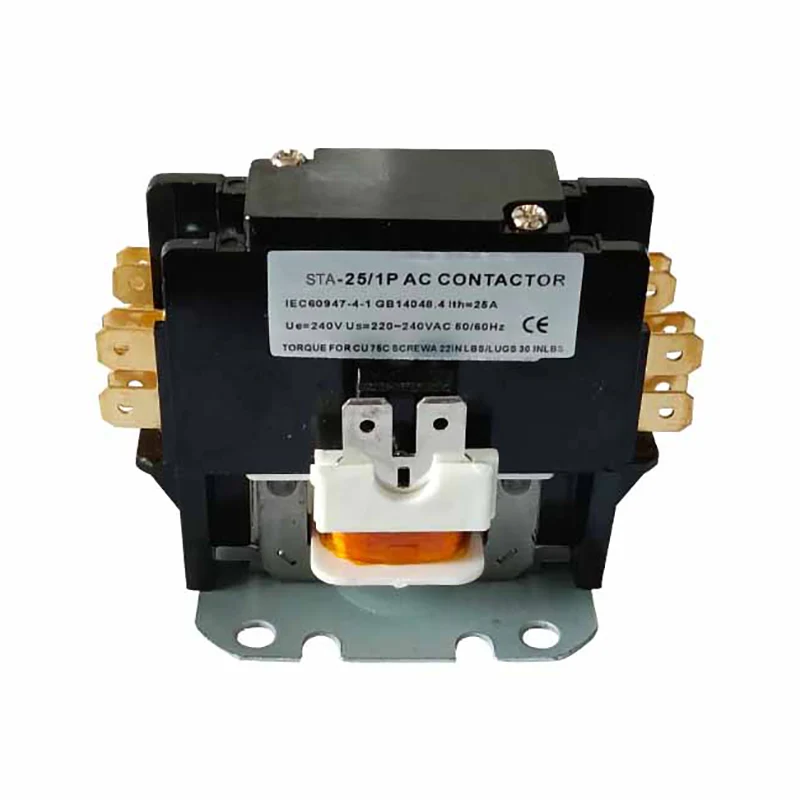

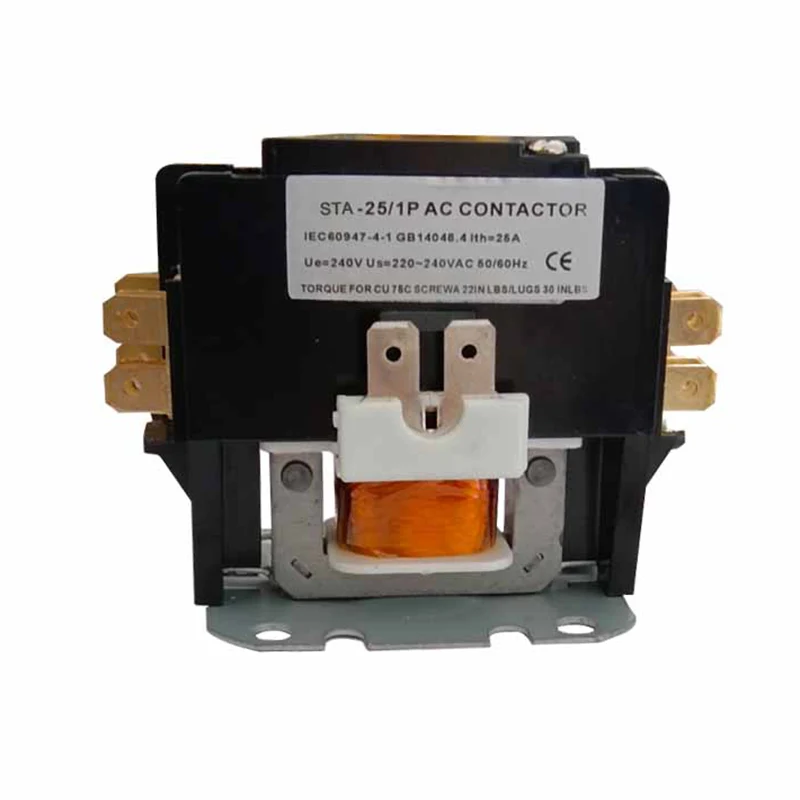

1.5p 25A Air AC Conditioning Contactor

Driftsprincip

När spolen för 1,5p 25A AIR AC -konditioneringskontaktorn är energisk, blir järnkärnan magnetisk och lockar kontaktsystemet att stänga, och därmed ansluta den elektriska belastningen till kraftkällan. När spolen avaktiveras förlorar järnkärnan sin magnetism och kontaktsystemet separeras av en fjäder, vilket kopplar bort belastningen från kraftkällan. På detta sätt tillåter kontaktorn fjärrkontroll av den elektriska belastningen.

Definitivt ändamål Kontaktorapplikation:

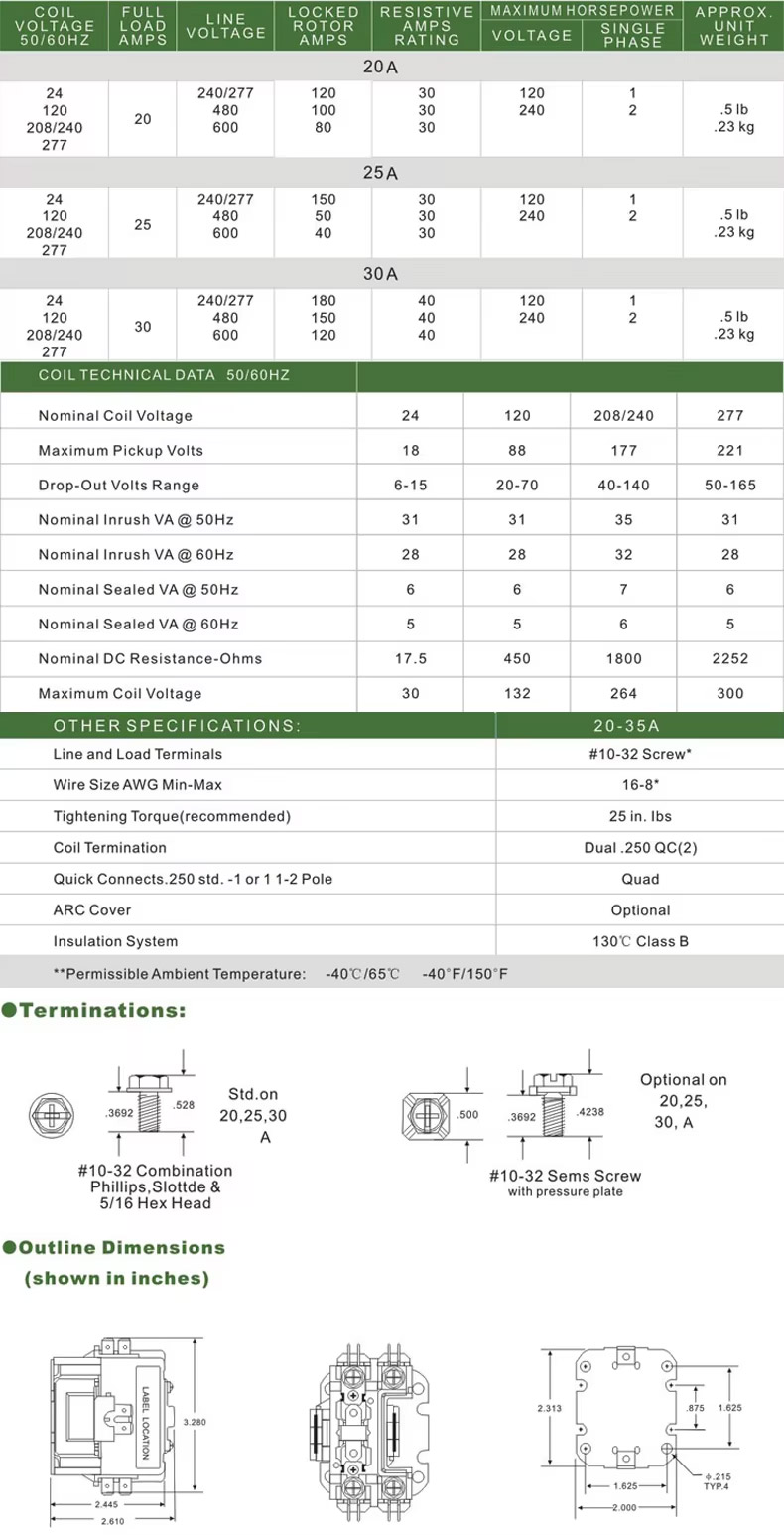

• CJX9 (eller STA) Series lufttillstånd AC -kontaktor är huvudsakligen tillämplig på en rad AC 50Hz eller 60Hz, klassad isoleringsspänning är 240V och betygsatt arbetande ström upp till 60A, används för att stänga eller stänga av linjen

• Luftkonditioneringskontaktorer är definitivt AC -kontaktor är utformade för användning vid kylning, luftkonditionering och elektriska värmesystens.

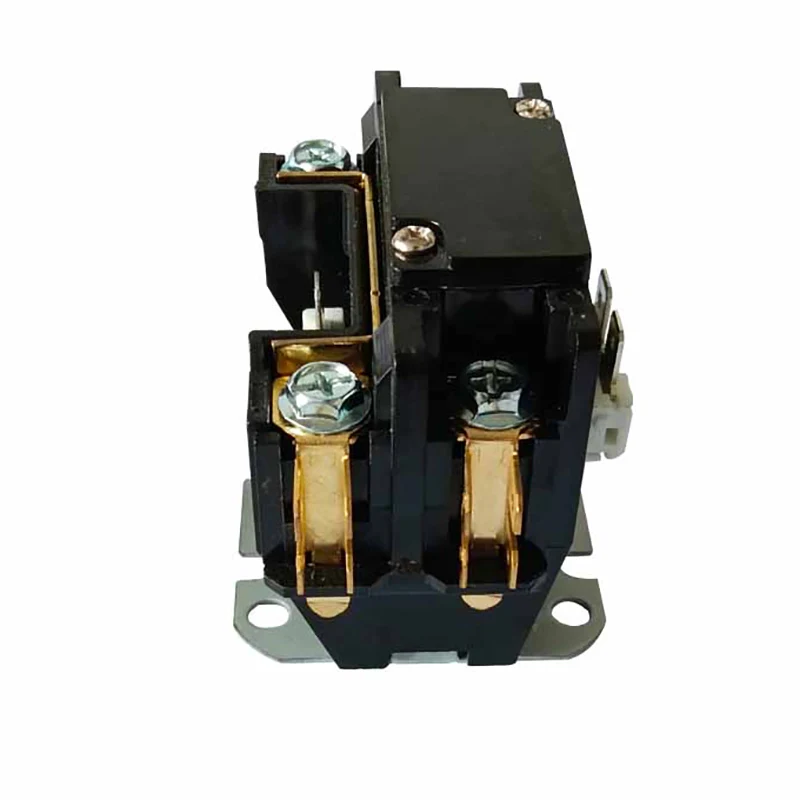

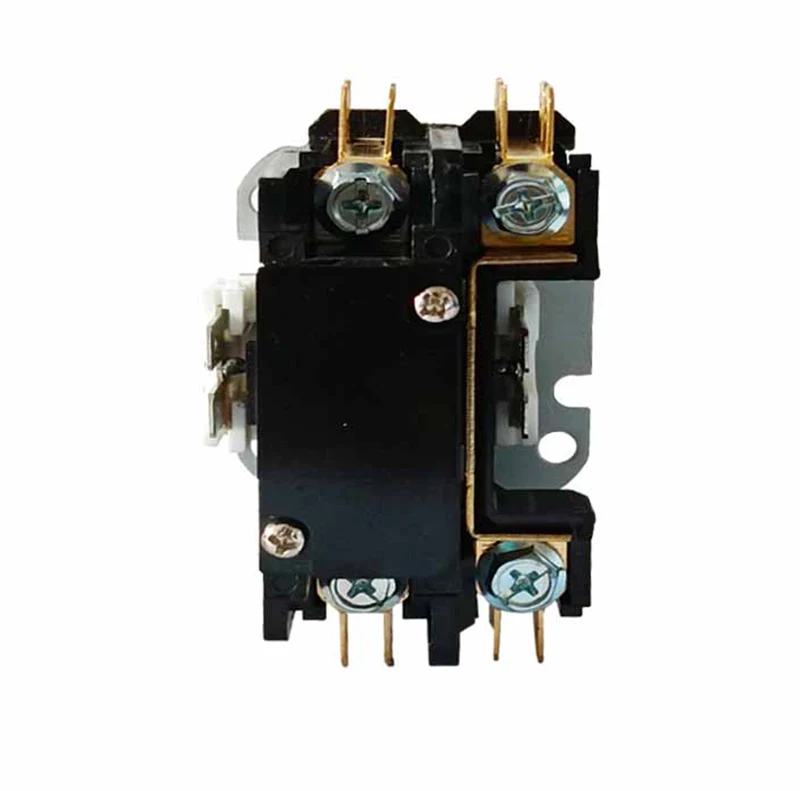

• Strömanslutningar kan göras med antingen skruvterminaler med snabba anslutningar eller luggterminaler med snabba anslutningar

• De följer IEC60947-4-1

Struktur och funktioner

Strukturera:

Elektromagnetiskt system: inklusive spole, kärna och andra komponenter, som används för att generera magnetflöde för att driva öppningen och stängningen av kontaktsystemet.

Kontaktsystem: Inklusive huvudkontakt och hjälpkontakt används huvudkontakten för att bära hög ström, och hjälpkontakten används för att inse överföring och återkoppling av kontrollsignalen.

Bågsläckningsanordning: Används för att släcka bågen som genereras när kontakten kopplas bort för att skydda kontakten från skador.

Skal: Används för att skydda de inre komponenterna från den yttre miljön, samtidigt som värmeavledningen ger.

Drag:

Med ett väl definierat syfte och specifik design för specifika kraftsystem och lasttyper.

Kontaktsystemet är tillverkat av högkvalitativa material med god elektrisk konduktivitet och slitmotstånd.

Det elektromagnetiska systemet har tillräcklig sugkraft för att pålitligt engagera sig och släppa kontakterna.

Bågsläckningsanordningen kan effektivt släcka bågen och skydda kontakterna från skador.

Skalet är rimligt utformat med tillräcklig styrka och värmeavledningsprestanda.
