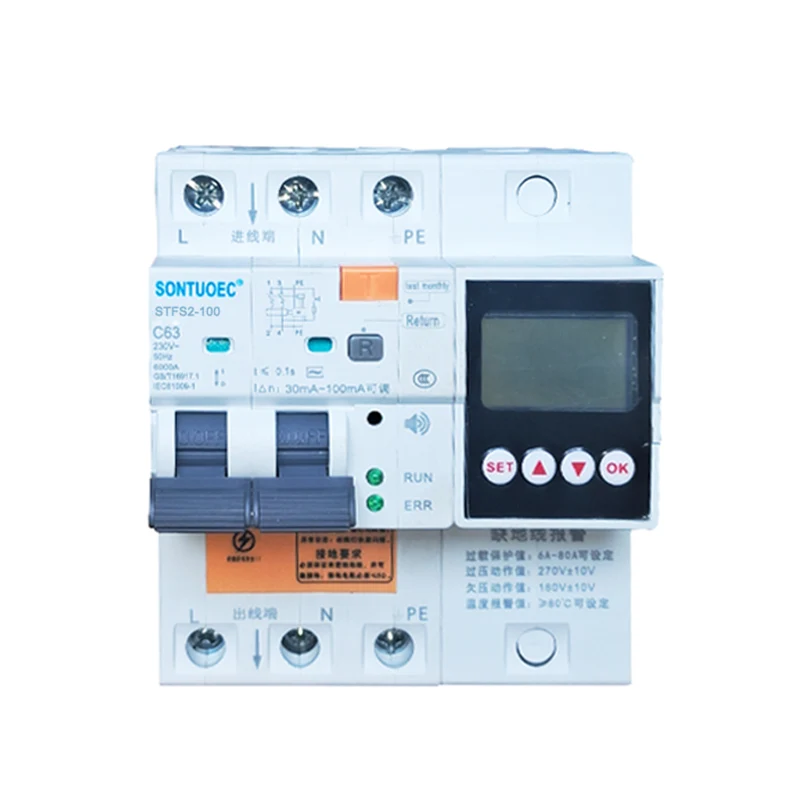

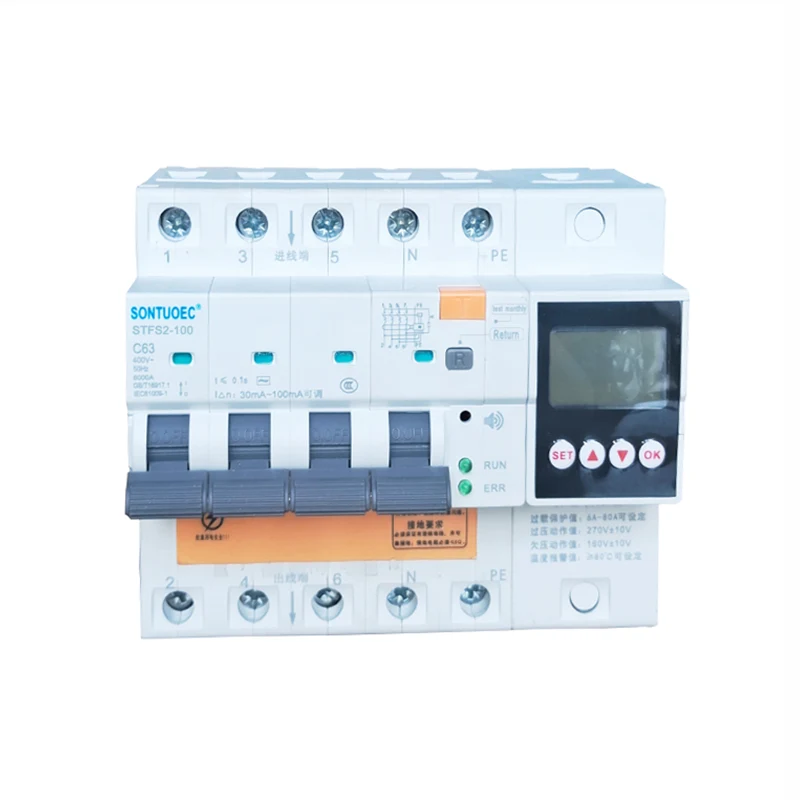

100A 2P 4P multifunktionell RCBO

STSF2-100 100A 2P 4P Multifunktionell RCBO är lämplig för AC 50/60Hz, klassad i en krets med en spänning på 230V-400V och en nominell ström på 100A, när aperson är elektrokuterad eller kraftnätets läckor. När läckaget, överspänningen och undervoleringen når inställningsvärdena, kan den återstående strömbrytaren snabbt fungera på mycket kort tid snabbt avskaffa strömförsörjningen. När övervakningstemperaturen för den återstående strömbrytaren når det inställda värdet, är övervakningsmaltråden inte ansluten. När den är ansluten avger produkten ett larmljud för att skydda säkerheten för personal och elektrisk utrustning och kan undvika Förhindra skador på utrustning orsakad av överspänning i elnätet. Har överbelastning, kortslutning, läckage, överspänning undervoltering och skyddsfunktioner för övermperatur kan också användas för att intermittent slå på och av elektriska enheter under normala omständigheter Belysningskretsar, särskilt lämpliga för industriella och kommersiella belysningssystem. Produkten har en liten volym, kompakt struktur och bättre kostnadseffektivitet än andra liknande produkter. Det har ett vackert utseende, Kapacitet med hög brytning gör det till ett bra val för hushållens kraftfördelning. Denna produkt uppfyller GB/T 16917.1 och IEC 61009-1-standarder och har erhållit CE-certifiering.

Modell:STFS2-100

Skicka förfrågan

Produktbeskrivning

Modell	STFS2-100 elektroisk typ
Restströmkaraktär	Växelström
Standard	IEC/EN 61009-1
Nominell känslighet △ n	0,03,0,1,0,3
Pol nr	Poler: 1p+n+pe; 3p+n+pe
Klassad ström (a)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A, 80A, 100A
Nominell spänning (v)	240/415V; 230/400V
Nominell restdrift	10MA, 30MA, 100MA, 300MA, 500MA
Nominell villkorad resterande kortslutning nuvarande	6KA
Elektro-machanisk uthållighet	Över 4000 cykler
FUNGERA:	läckageskydd, Överbelastning av aktuell skydd, kortslutningsskydd, under spänningsskydd, över spänningsskydd, Klassad ström/ spänning justerbar, Temperaturskydd ， Vatteninträngningslarm och så vidare.

Omgivande lufttemperatur ：

1. Den omgivande lufttemperaturen får inte vara lägre än -5 1C, inte högre än+40 C, och det dagliga medelvärdet ska inte överstiga+35 C.

2. Höjd: Höjden på installationsplatsen får inte överstiga 2000m.

3.Atmosfäriska förhållanden

Luften är ren, och vid en maximal temperatur på+40 'är luftens relativa fuktighet inte hög mer än 50%. Högre relativ luftfuktighet är tillåten vid lägre temperaturer, till exempel vid+20 c,

Den relativa fuktigheten bör inte överstiga 90%. På grund av tillfällig måttlig kondensation orsakad av temperaturförändringar bör uppmärksamheten ägnas åt att vidta lämpliga åtgärder.

4. Installationskategori Installationskategorier är LI och III

Nuvarande och antal stolpar

100A: Detta indikerar att RCBO är rankad till 100 ampere. Den nuvarande betyget är det maximala värdet på ström som brytaren kan bära kontinuerligt utan att orsaka överhettning eller skada.

2p, 4p: "P" här står för antalet poler, dvs antalet kretsfaser som brytaren kan anslutas till. 2p innebär att brytaren kan anslutas till två kretsfaser (vanligtvis eld och noll), medan 4p innebär att den kan anslutas till fyra kretsfaser (vanligtvis trefas eld och noll).

Multifunktionell

Multifunktionella indikerar att denna 100A 2P 4P multifunktionella RCBO är utrustad med olika skyddsfunktioner. Förutom grundläggande överbelastning och kortslutningsskydd kan det också ge läckageskydd, undervoleringsskydd, överspänningsskydd och så vidare. Temperaturskydd ， vatteninträngningslarm ， justerbar ström och spänning。 Dessa skydd gör det möjligt för RCBO att ge mer omfattande skydd för kretsar och utrustning.

100A 2p 4p Multifunctional RCBO

Varning!

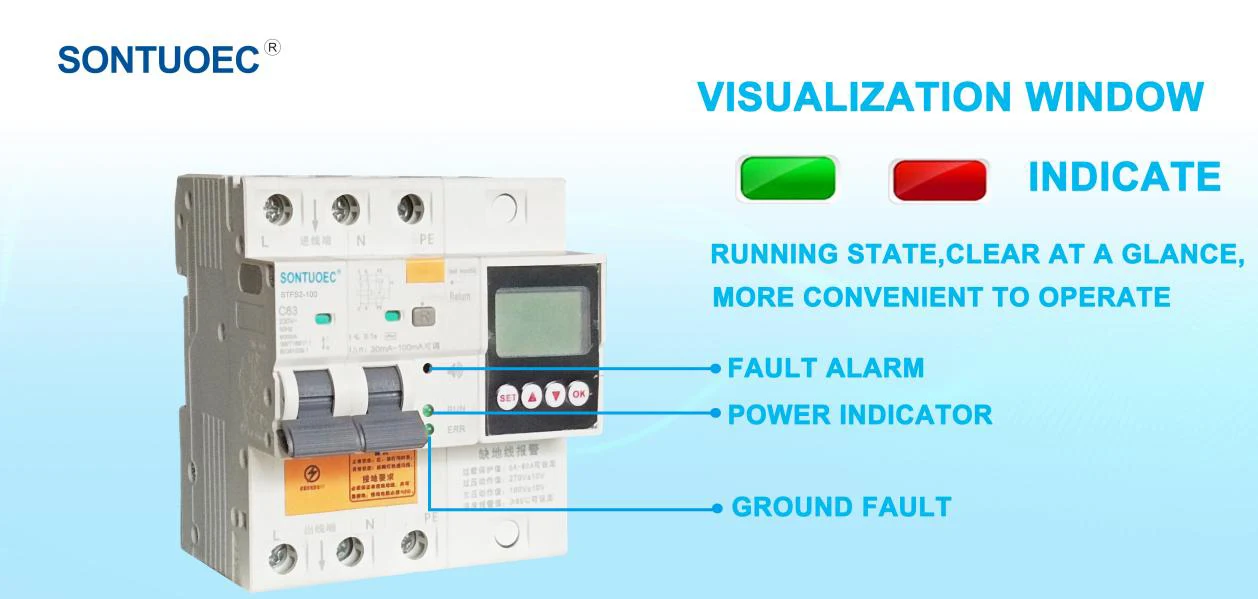

VARNING Normalt tillstånd: grönt ljus på;

Onormalt tillstånd: Ljuset är avstängt

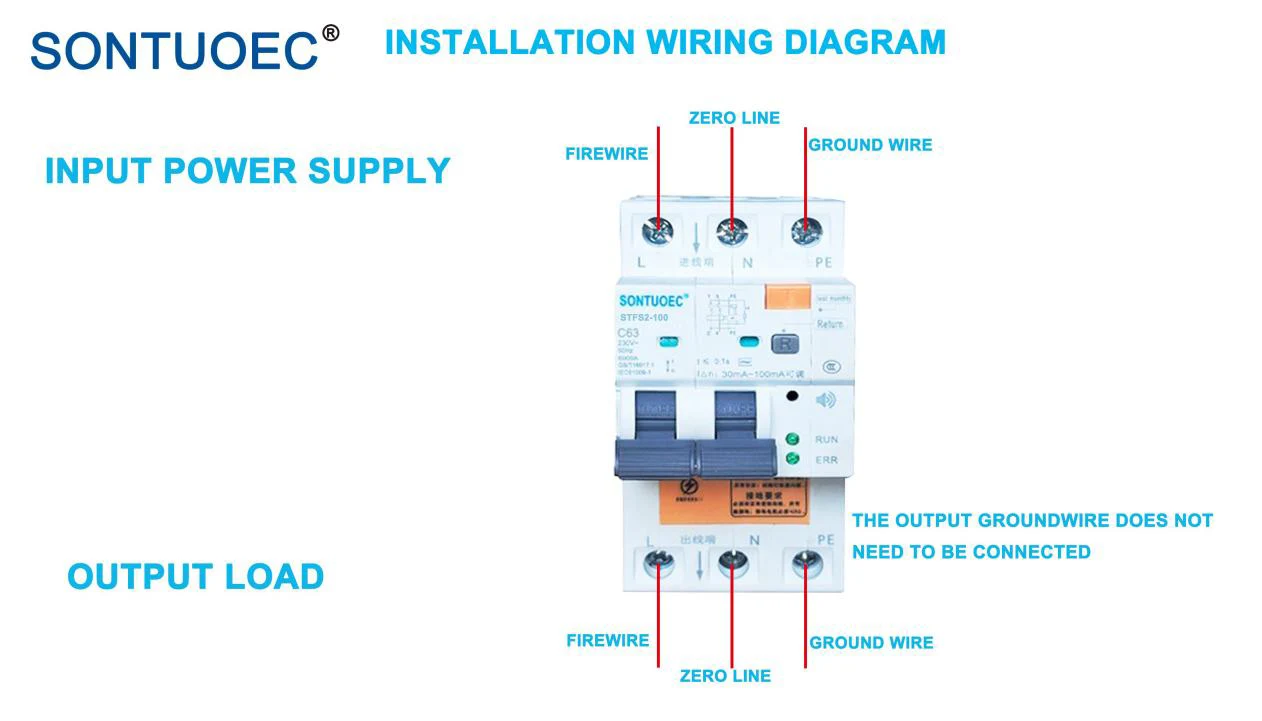

Grundningskrav:

Det är nödvändigt för att säkerställa att det finns en inkommande jordtråd och en jordningsledning, och jordningsmotståndet måste vara S 5Q!

Applikationsscenario

Eftersom RCBO har olika skyddsfunktioner används det ofta i kretsar som kräver personlig säkerhet, såsom elektriska kretsar för belysning, svag kraft och elektriska apparater i hem och offentliga platser. Dessa platser kännetecknas ofta av vatten och fukt, vilket lätt kan orsaka läckageolyckor. Dessutom kan RCBO också användas i industriella elektriska system där människors säkerhet är en förutsättning, såsom perifera ljuskontrollkretsar, radarsystem och geologiska utforskningsinstrument.
