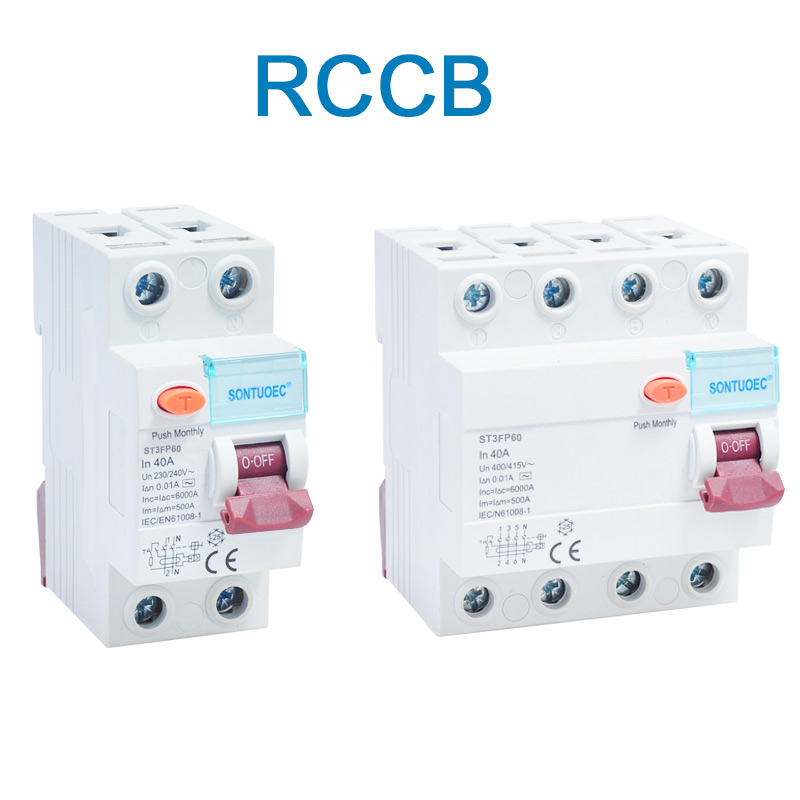

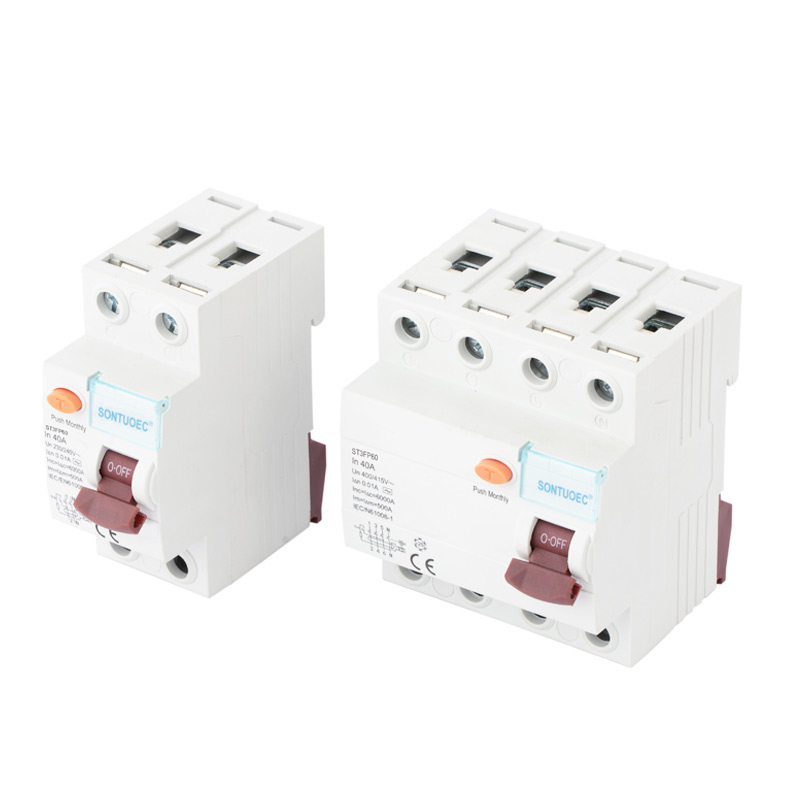

4P 40A/10mA jordfelsbrytare

4P 40A/10mA jordfelsbrytare är en jordfelsbrytare med 4 poler (d.v.s. 3-fas brand- och nolltrådar) som är klassad till 40 ampere och kan automatiskt stänga av kretsen när restströmmen i kretsen detekteras vara vid eller över 10 milliampere. Enheten används främst för att förhindra elektriska bränder och elektriska olyckor och för att skydda person- och utrustningssäkerhet.

Modell:ST3FP60

Skicka förfrågan

Produktbeskrivning

Modell:	ST3FP60
STANDARD	IEC61008-1
Restströmsegenskaper:	Och, och
Stång nr.:	2P, 4P
Märkström:	16A, 25A, 32A, 40A, 63A;
Märkspänning:	230/400V AC
Bedömd frekvens:	50/60Hz
Nominell restström IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominell restström I Δno:	≤0,5IAn
Nominell villkorlig kortslutningsström Inc.:	6000A
Bedömd villkorlig kvarvarande kortslutning nuvarande IΔc:	6000A
Utlösningslängd:	Omedelbar utlösning≤0,1 sek
Restutlösningsströmområde:	0,5IAn~IAn
Elektromekanisk uthållighet:	4000 cykler
Fästmoment:	2,0 Nm
Anslutningsterminal:	Skruvterminal Pelarterminal med klämma
Installation:	35mm Din-skena montering

Funktionsprincip

Funktionsprincipen för denna brytare är baserad på strömbalansprincipen. Under normala förhållanden bör strömmarna som kommer in i och lämnar kretsen vara lika i en linje som går genom en last. Men när det finns ett isolationsfel i ledningen eller när en människa kommer i kontakt med kretsen kan detta leda till strömläckage, vilket gör att strömmarna in och ut ur kretsen blir obalanserade. Vid denna tidpunkt kommer strömtransformatorn inuti strömbrytaren att upptäcka denna obalanserade ström och omvandla den till en elektrisk signal. Den elektroniska kretsen kommer att förstärka, jämföra och bearbeta denna signal, och när signalen når ett förinställt tröskelvärde, d.v.s. när restströmmen når eller överstiger 10 milliampere, kommer strömbrytaren snabbt att stänga av kretsen.

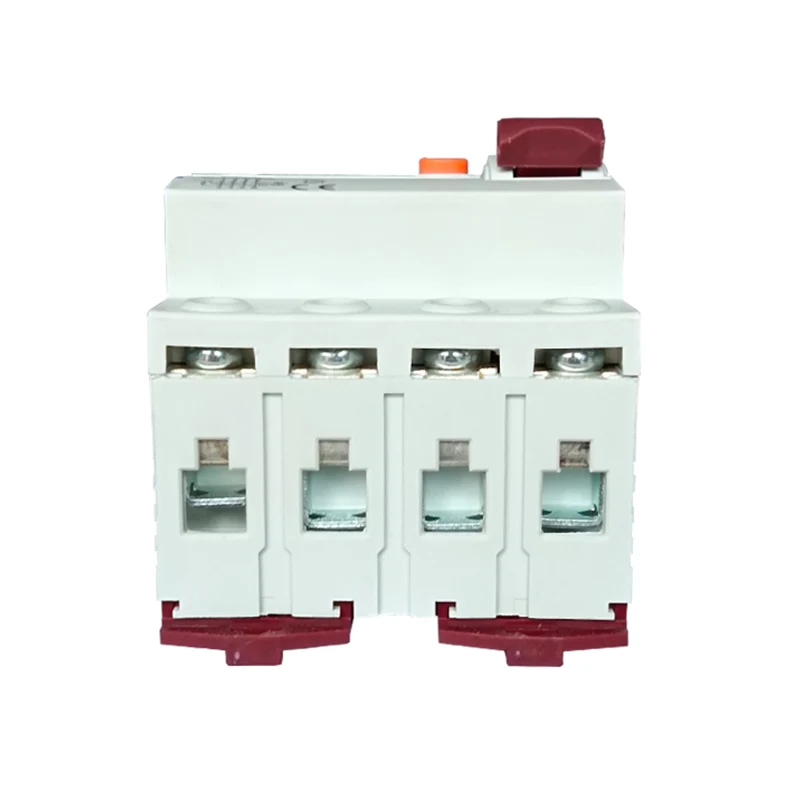

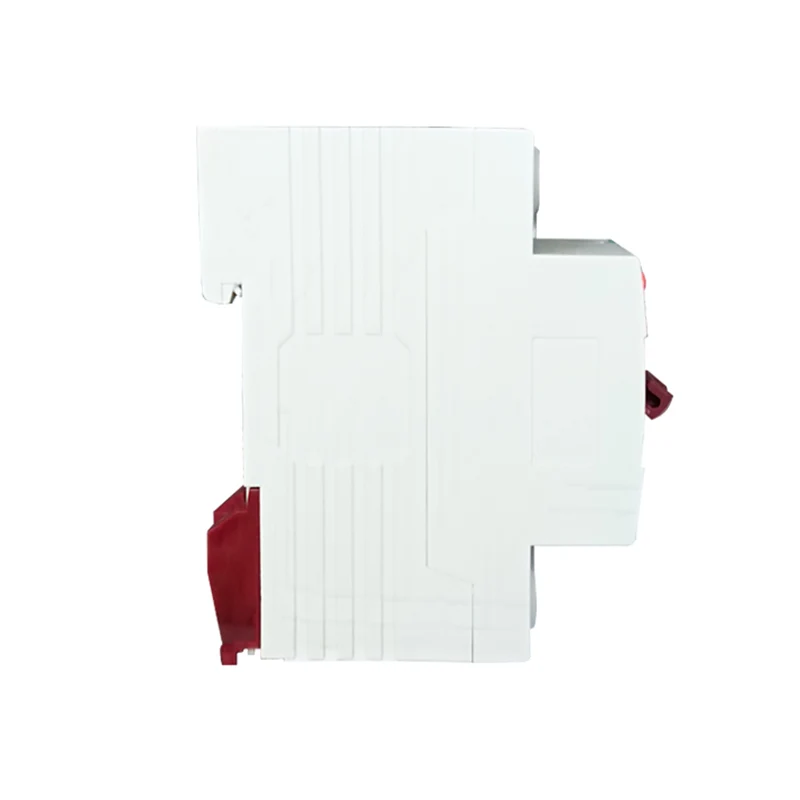

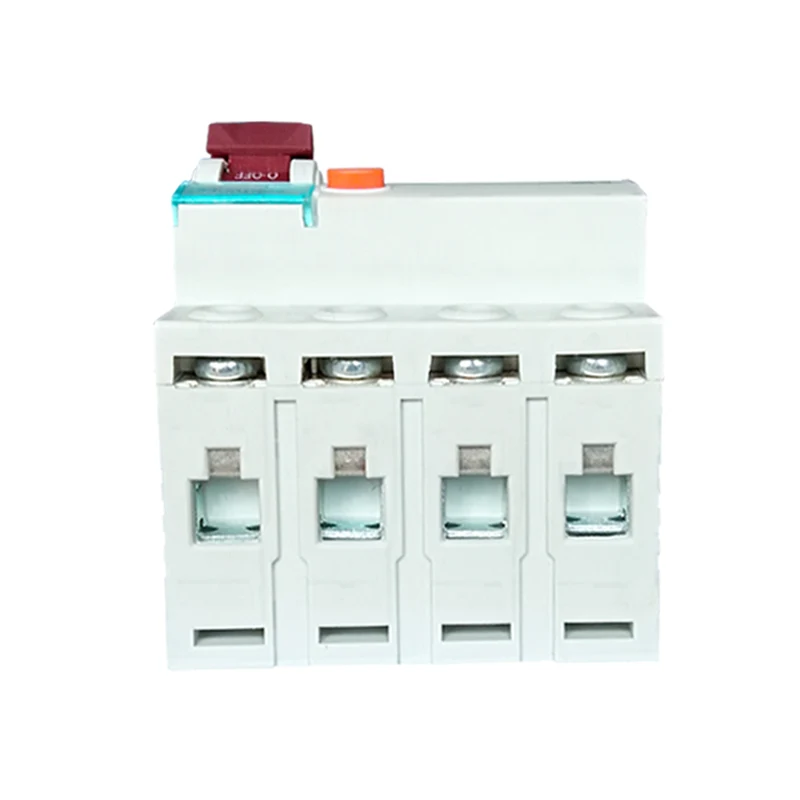

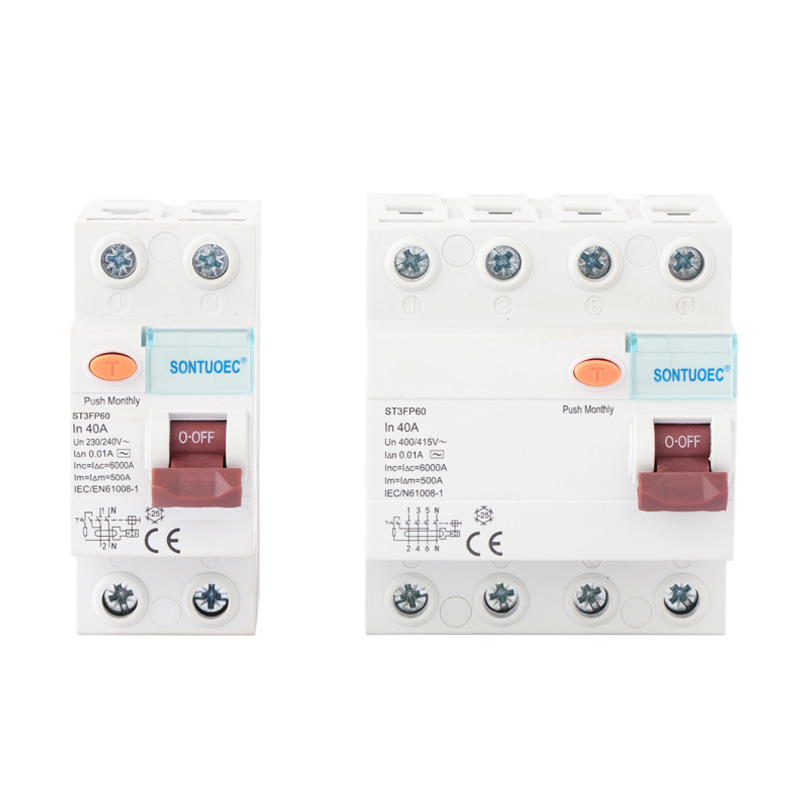

4P 40A/10mA Residual Current Circuit Breaker

Huvudfunktioner

Hög känslighet: kan upptäcka liten läckström (10 mA) och bryta kretsen i tid för att förhindra elektriska bränder och elektriska stötar.

Snabbt svar: när läckströmmen detekteras kommer strömbrytaren att stänga av kretsen på mycket kort tid (vanligtvis inom tiotals millisekunder).

Mångsidighet: utöver den grundläggande läckageskyddsfunktionen kan strömbrytaren även ha överbelastnings- och kortslutningsskyddsfunktioner.

Lätt att installera och underhålla: Den antar vanligtvis modulär design, som är lätt att installera och demontera. Samtidigt gör dess enkla inre struktur det lätt att underhålla och se över.
