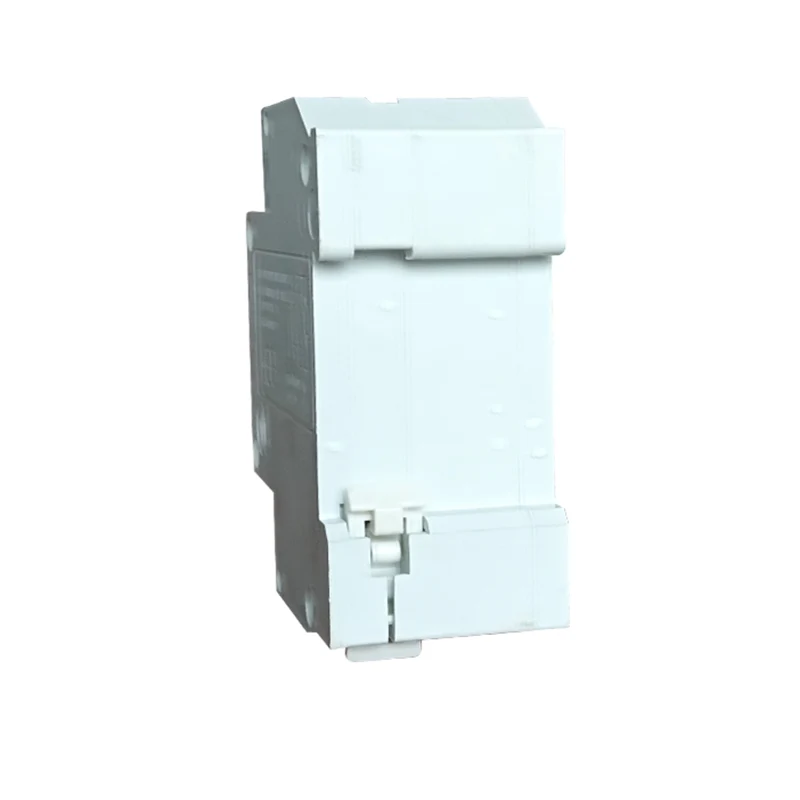

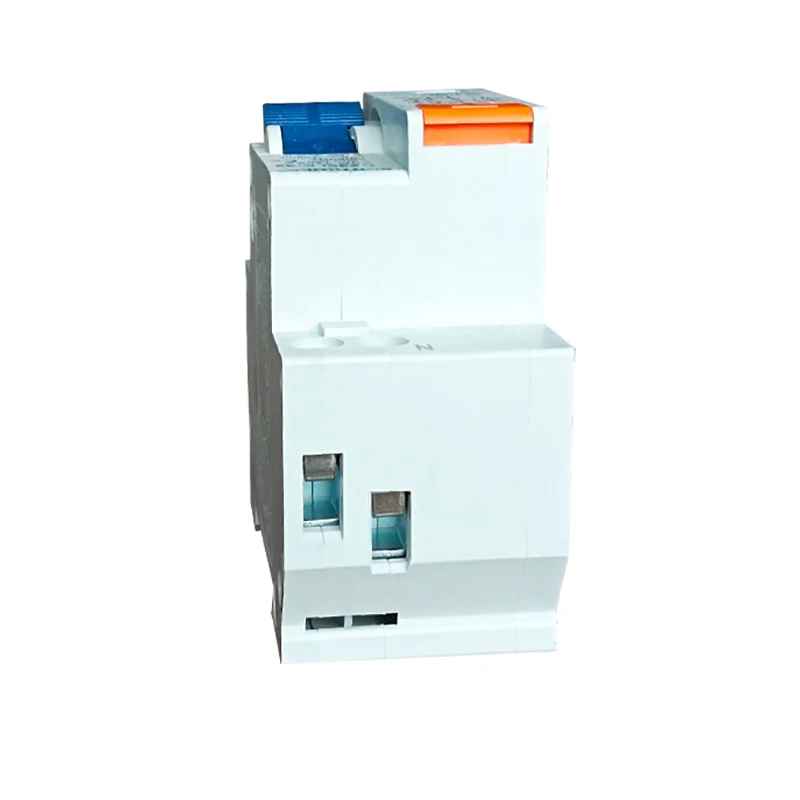

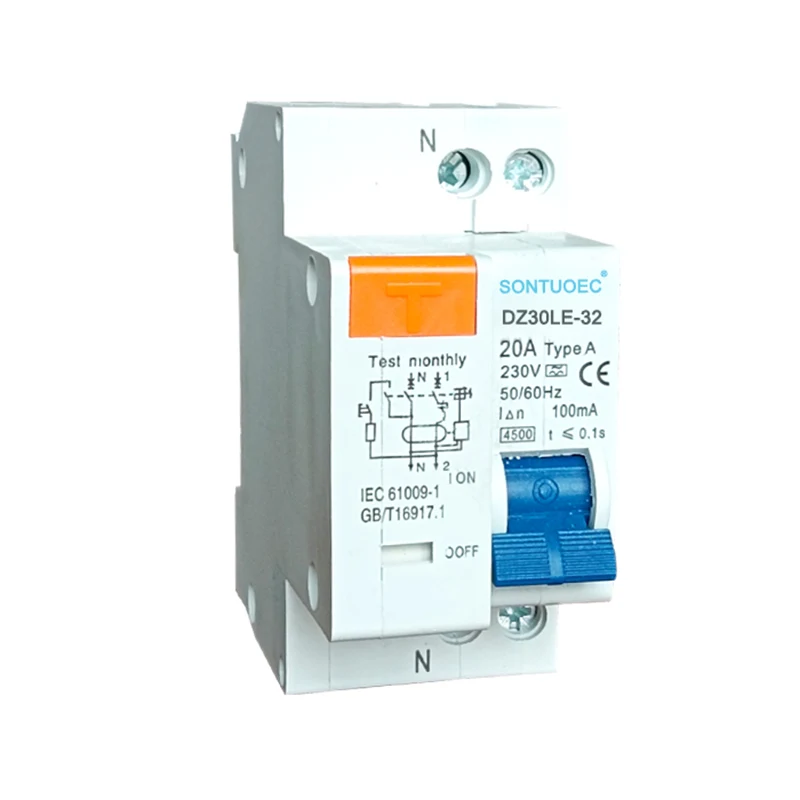

1p+n elektronisk typ RCBO

1P+N Elektronisk typ RCBOIS En speciell typ av brytare som använder den elektromagnetiska principen för att upptäcka och avbryta restströmmen (läckström) i kretsen och därmed förhindra elektriska bränder och personliga elektriska chockolyckor. Samtidigt har den också en överströmsskyddsfunktion, som automatiskt kan skära av strömförsörjningen när kretsen är överbelastad eller kortsluten för att skydda säkerheten för kretsen och utrustningen.

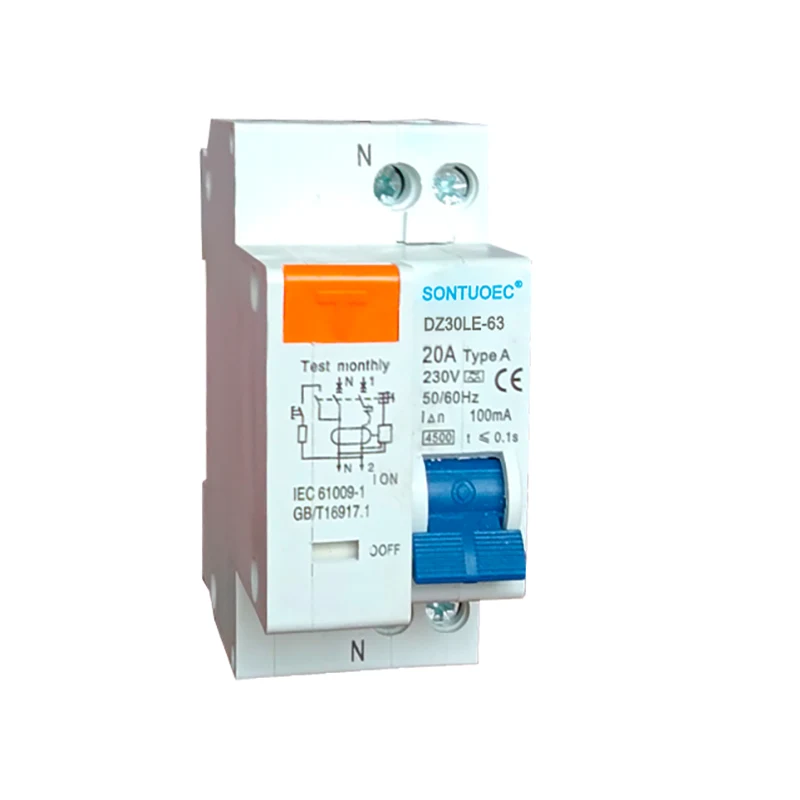

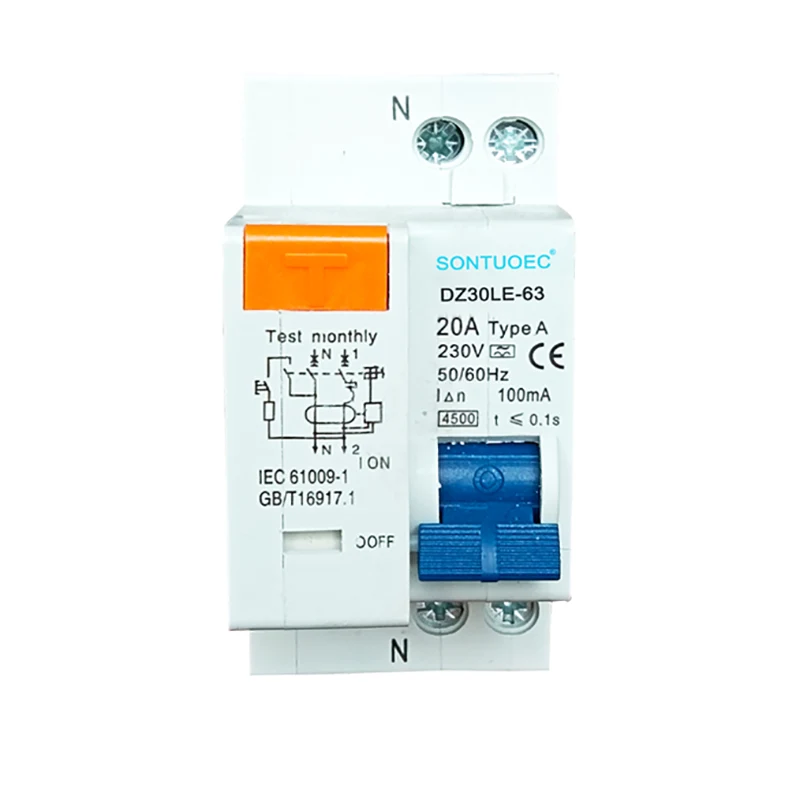

Modell:DZ30LE-63

Skicka förfrågan

Produktbeskrivning

Produktnamn	DZ30L-63
Modell	Elektronisk typ (MCB+RCD)
Polera	1p+n	1p+n
Klassad ström (a)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Nominell villkorad resterande kortslutningsström	3KA, 4,5KA; 6KA
Standard	IEC61009-1
Elektro-machanisk uthållighet	Över 4000 cykler
Nominell restdrift	10MA, 30MA, 100MA, 300MA, 500MA

Arbetsprincip

 Restströmdetektering: När det finns restström i kretsen kommer nollsekvensströmtransformatorn i RCBO att detektera denna signal och omvandla den till en elektrisk signal för bearbetning.

 Signalbehandling och jämförelse: Den detekterade resterande strömsignalen kommer att förstärkas, filtreras och bearbetas och jämförs sedan med det förinställda åtgärdens strömvärde.

 Tripping Åtgärd: När den återstående strömmen når eller överskrider det förinställda åtgärdens strömvärde, kommer RCBO att utlösa utlösningsmekanismen för att skära av huvudkretskraften.

Funktioner och fördelar

 Elektromagnetisk princip: Med hjälp av elektromagnetisk princip för återstående strömdetektering kännetecknas den av hög känslighet och snabb svarshastighet.

 Multifunktionellt skydd: Förutom återstående strömskyddsfunktion har den också överströmsskyddsfunktion, som omfattande kan skydda säkerheten för kretsar och utrustning.

 Säker och pålitlig: RCBO antar avancerade elektroniska komponenter och frisättningsmekanism, som har hög tillförlitlighet och säkerhet.

 Lätt att installera och underhålla: RCBO: s struktur är rimligt utformad, enkel att installera och samtidigt lätt att utföra underhåll och översyn.

Denna 1P+N elektronisk typ RCBO-funktion som kombination av brytare och resterande strömanordning, som skyddar mänskligt från felet på elektriskt på grund av överström, kortslutning, jordfelström. Det är självskyddande upp till en maximal kortslutningsström 32A eller 63A. Och följer standard IEC/EN 61009.1.

1. Tillhandahåller skydd mot jordfel/läckström och isoleringsfunktion

2. Hög kortslutningsström Tål kapacitet

3. Tillämpligt på Terminal och Pin/Fork Type Type Busbar Connection

4. Utrustad med fingerskyddade anslutningsterminaler

5. Automatiskt koppla bort kretsen när jordfel/läckström inträffar och överskrider den nominella känsligheten

6. Oberoende av strömförsörjning och linjespänning, och fri från extern störning, spänningsfluktuation.
