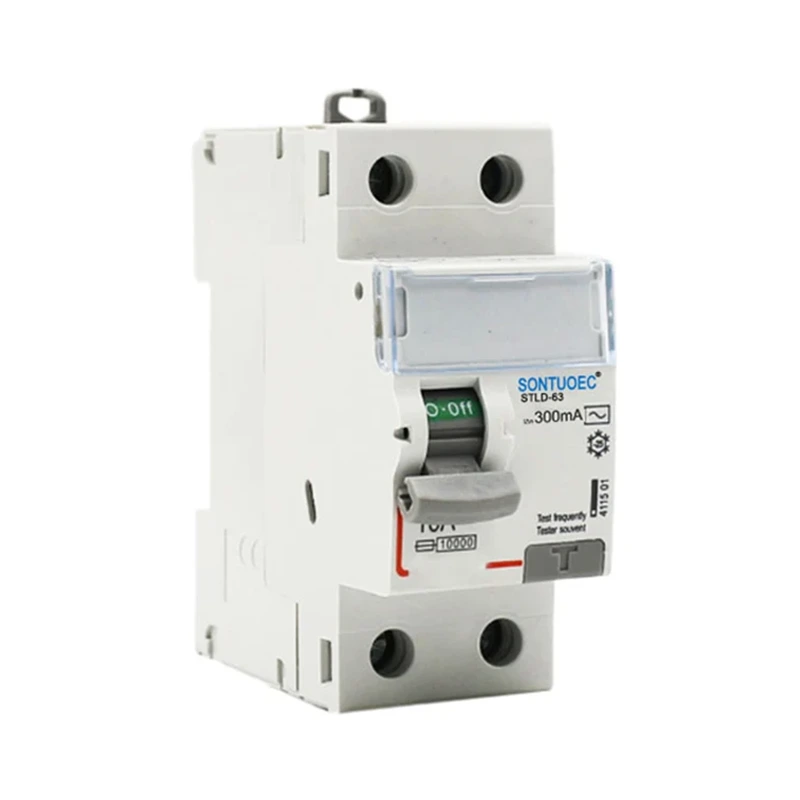

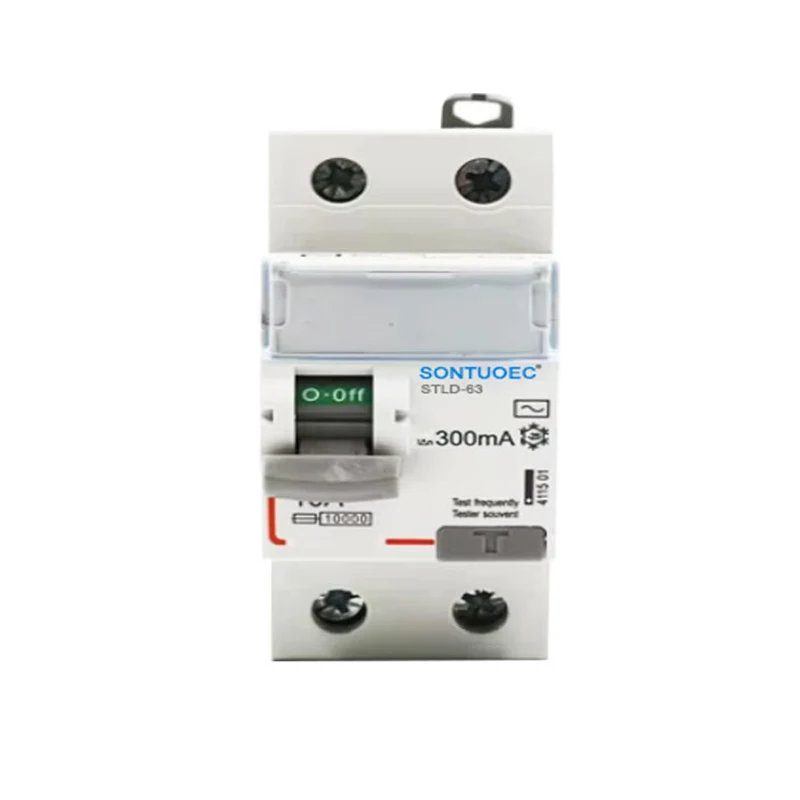

2P 63A/30MA RCD AC -typ

Driftsprincipen för 2P 63A/30MA RCD AC -typen är baserad på restströmtransformatorn. När en obalanserad ström (dvs. läckage) inträffar i ett elektriskt system, upptäcker den återstående strömtransformatorn denna obalanserade ström och genererar ett magnetiskt flöde som är proportionellt mot läckströmmen. Detta magnetiska flöde utlöser RCD: s interna frisättningsmekanism, vilket får RCD att snabbt skära av strömförsörjningen.

Skicka förfrågan

Produktbeskrivning

Modell:	Elektro-magnetisk typ; Elektronisk typ
STANDARD	IEC 61008-1
Återstående strömegenskaper:	Och och och

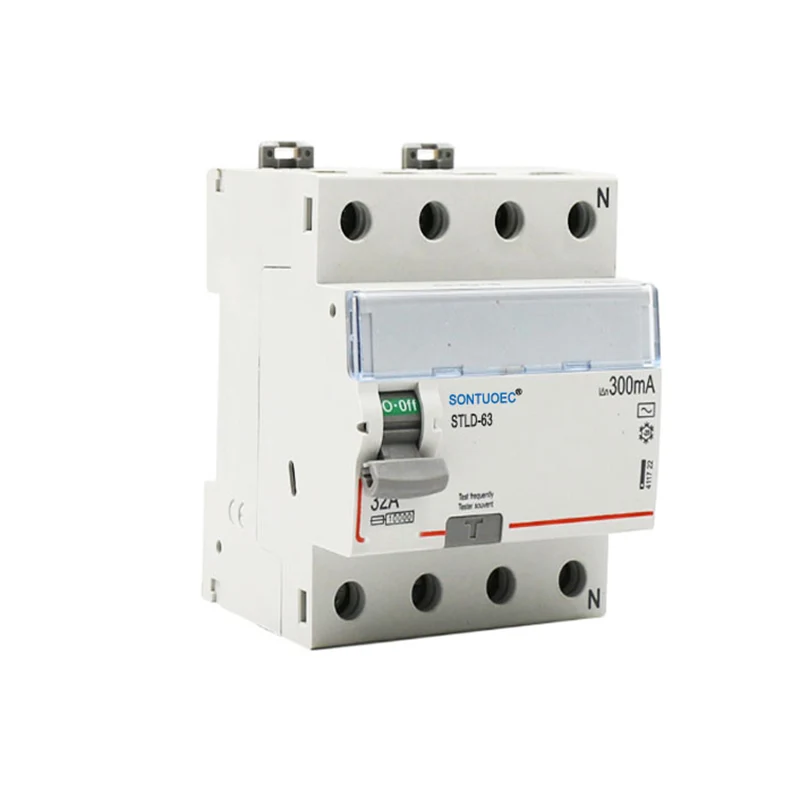

Pol nr.:	2p, 4p
Klassad ström:	16A, 25A, 32A, 40A, 63A;
Nominell spänning:	230/400V AC
Nominell frekvens:	50/60Hz
Klassad resterande driftsström IΔN:	10MA, 30MA, 100MA, 300MA, 500MA
Betygsatt återstående icke-driftström jag ΔNO:	≤0,5iΔN
Klassad villkorad kortslutning nuvarande Inc:	6000a
Nominell villkorad resterande kortslutning nuvarande IΔC:	6000a
Snubbla varaktighet:	Omedelbar tripping≤0,1 sek
Återstående trippande strömområde:	0,5iΔN ~ iΔN
Elektro-mekanisk uthållighet:	4000 cykler
Fästmoment:	2,0 nm
Anslutningsterminal:	Skruvterminal pelarterminal med klämma

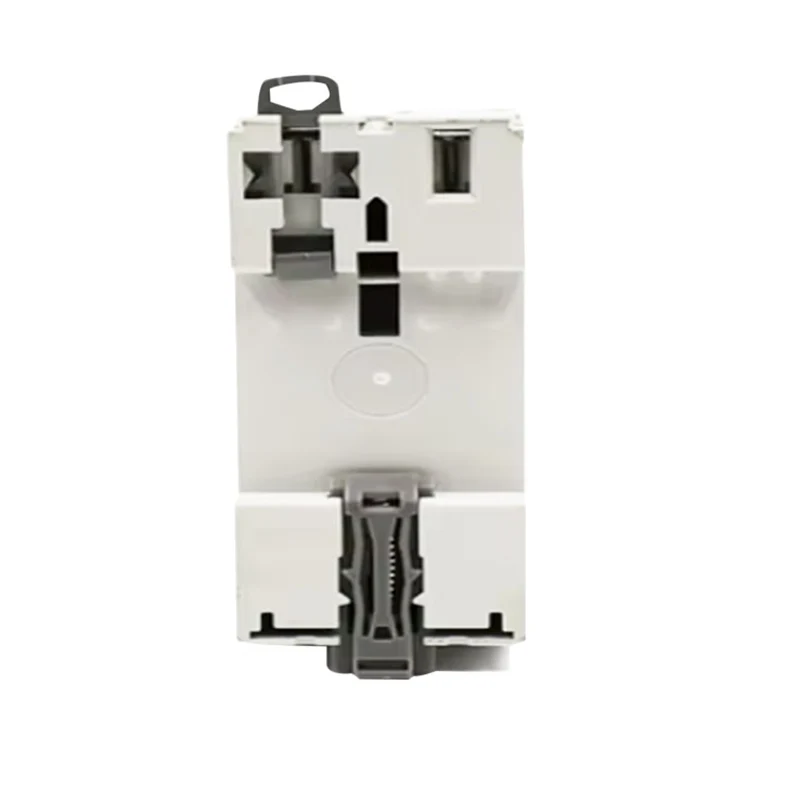

Installation:	35mm din järnvägsmontering

Grundläggande koncept

 2p: indikerar att denna RCD (restströmanordning) är en bipolär switch, dvs den kan styra avstängningen av två rader samtidigt. Denna design används vanligtvis där både fas- och nolllinjer måste stängas av samtidigt för att säkerställa att kretsen kan stängas av i händelse av läckage eller fel, vilket förhindrar säkerhetsolyckor såsom elektrokution eller elektriska bränder.

 63A: indikerar att RCD är rankad till 63 ampere. Den nominella strömmen är det maximala strömvärdet som RCD kan bära kontinuerligt utan att orsaka överhettning eller skada. I praktiska tillämpningar bör den lämpliga nominella strömmen väljas enligt belastningen på det elektriska systemet.

 30MA: indikerar att läckage -verkningsströmmen för denna RCD är 30 mA. Läckagesströmmen är det minsta strömvärdet vid vilket RCD upptäcker läckström och utlöser en åtgärd. När läckströmmen i det elektriska systemet överskrider detta värde kommer RCD snabbt att skära av strömförsörjningen för att skydda personlig säkerhet och förhindra olyckor som elektriska bränder.

 RCD: Restströmanordningen är en elektrisk säkerhetsanordning som används för att detektera restström (dvs. läckström) i ett elektriskt system och skär av strömförsörjningen. Det används ofta i olika elektriska system med låg spänningar för att ge omfattande skydd för elektrisk utrustning och personal.

 AC -typ: Anger att denna RCD är lämplig för växlande strömsystem (AC). Växelström (AC) är ett vanligt sätt att överföra elektricitet och kännetecknas av periodiska förändringar i spänningsriktningen och strömmen jämfört med likström (DC). Därför, när du väljer en RCD, bör den lämpliga modellen väljas baserat på typen av elektriskt system (AC eller DC).

1. Tillhandahåller skydd mot jordfel/läckström och isoleringsfunktion

2. Hög kortslutningsström Tål kapacitet

3. Tillämpligt på Terminal och Pin/Fork Type Type Busbar Connection

4. Utrustad med fingerskyddade anslutningsterminaler

5. Automatiskt koppla bort kretsen när jordfel/läckström inträffar och överskrider den nominella känsligheten

6. Oberoende av strömförsörjning och linjespänning, och fri från extern störning, spänningsfluktuation. ---------- Big Size Connection Wire (35mm anslutningskabel)

2P 63A/30mA RCD AC Type
