2p RCBO B -typ

2P RCBO B-typ är en två restströmbrytare med överströmsskydd (återstående strömbrytare med överbelastningsskydd), den kan styra avstängningen av brandlinjen 2p (L1) och nolllinjen (N); och 4p (L1, L2, L3) och nolllinjen (N) vid samma tidpunkt. En typ ”hänvisar vanligtvis till en specifik typ eller specifikation av brytaren, som kan involvera driftsegenskaper, nominell ström, nominell spänning och andra parametrar för brytaren.

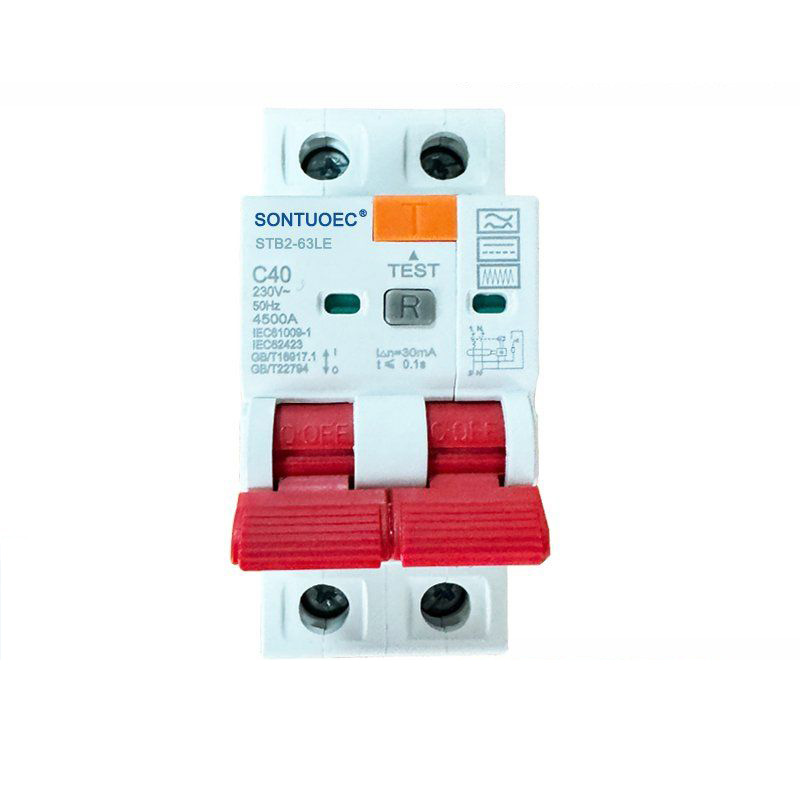

Modell:STB2-63LE

Skicka förfrågan

Produktbeskrivning

	Standard	Enhet	IEC/EN 61009-1 och IEC/EN62423
Elektrisk drag	Läge		Elektronisk typ
	Typ (vågform av jorden läckage avkänd)		B
	Termomagnetisk frisättning karakteristisk		B, C, D
	Klassad nuvarande LN	A	6,10,16,20,25,32,40; 63,80A
	Polack	P	1p+n, 3p+n
	Nominell spänning UE	V	AC 230, 400
	Nominell känslighet i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Betygsatt resttillverkning och brytning kapacitet l △ m	A	500
	Klassad kortslutningskapacitet ICN	A	6000
	Brytningstid under I △ n	S	≤0.1
	Nominell frekvens	HZ	50/60
	Nominell impulsWithstand spänning (1,2/50) UIMP	V	4000
	Dielektrisk testspänning vid Ind.freq i 1 min	kv	2
	Isoleringsspänning	V	250
	Föroreningsgrad		2
Mekanisk drag	Elektriskt liv		4000
	Mekaniskt liv		10000
	Felströmsindikator		JA
	Skyddsgrad		IP20
	Omgivningstemperatur (med daglig medelvärde <35 ° C)	ºC	-5 ~+40 (specialansökan se Korrigering av temperaturkompensation)
	Lagringstemperatur	ºC	-25 ~+70
Installation	Terminalanslutningstyp		Kabel/stifttyp sampell
	Terminalstorlek topp/botten för kabel	mm2	25
	Terminalstorlek topp/botten för kabel	Awg	18-5
	Terminalstorlek topp/botten för sampell	mm2	25
	Terminalstorlek topp/botten för sampell	Awg	18-3
	Montering		På din järnväg EN 60715 (35mm) med hjälp av medel av snabbklippa
	Förbindelse		Från toppen

Huvudfunktioner och parametrar

Åtgärdsegenskaper: 2P 4P RCBO B -typ har en återstående strömskyddsfunktion, när den återstående strömmen (dvs. läckström) i kretsen når ett förinställt värde, kommer brytaren att agera snabbt för att skära av kretsen för att förhindra elektriska chockolyckor och elektriska bränder.

Nominell ström: Beroende på den specifika modellen och specifikationerna kan det nominella strömområdet för 2P 4P RCBO B -typ variera, men inkluderar vanligtvis ett brett spektrum av specifikationer som 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, och så vidare.

Nominell spänning: 2P 4P RCBO B -typen är vanligtvis klassad till 240V AC för inhemska och kommersiella elektriska miljöer.

Nominell frekvens: Den nominella frekvensen för denna brytare är vanligtvis 50/60Hz, vilket matchar frekvensen av strömförsörjning i de flesta länder och regioner.

Nominell kortslutningskapacitet: 2P 4P RCBO B -typen har en hög rankad kortslutningskapacitet, såsom 6KA eller 10KA, som kan motstå stora strömchocker utan skador i händelse av kortslutningsfel.

Läckagesström: Läckagesströmmen för denna brytare är vanligtvis 30 mA eller mindre, vilket uppfyller kraven från International Electrotechnical Commission (IEC) och relevanta nationella standarder och kan effektivt skydda personlig säkerhet.

RCBO används huvudsakligen i AC 50Hz (60Hz), nominell spänning 230/400V, nominell ström 6a till 40a lågspänningsterminalfördelningssystem. RCBO är lika med MCB+RCD -funktion; Det används för elektriskt stötskydd och mänskligt indirekt kontaktskydd, skydd för elektrisk utrustning när människokroppen vidrör elektricitet eller elektrisk nätverksläckström överstiger det föreskrivna värdet och över belastning och kortslutningsskydd; Det kan också vara en icke-frekvensoperatör i kretsen, som används mycket i bostads- och kommersiella distriktet. Det uppfyller standarden för IEC61009-1.

Applikation och installation

Tillämpning: 2P 4P RCBO B-typ är lämplig för skydd av kraftfördelningskretsar som kräver samtidig kontroll av både brand- och nolltrådar, såsom belysning, uttag, luftkonditionering och andra kretsar i inhemska, kommersiella, industriella och andra platser.

Installation: Brädesbrytaren antar vanligtvis symmetriska din-rail-montering eller panelmontering, vilket är bekvämt för snabb installation och borttagning i distributionsboxen eller distributionskåpet.

Ledningar: 2P 4P RCBO B-typ är flexibel vid ledningar och kan anslutas till trefas tre-leds, trefas fyrtråds- eller enfaskretsar. När ledningar, se till att branden, noll- och jordtrådarna är korrekt anslutna för att undvika risken för elektrisk stöt och elektrisk eld.
