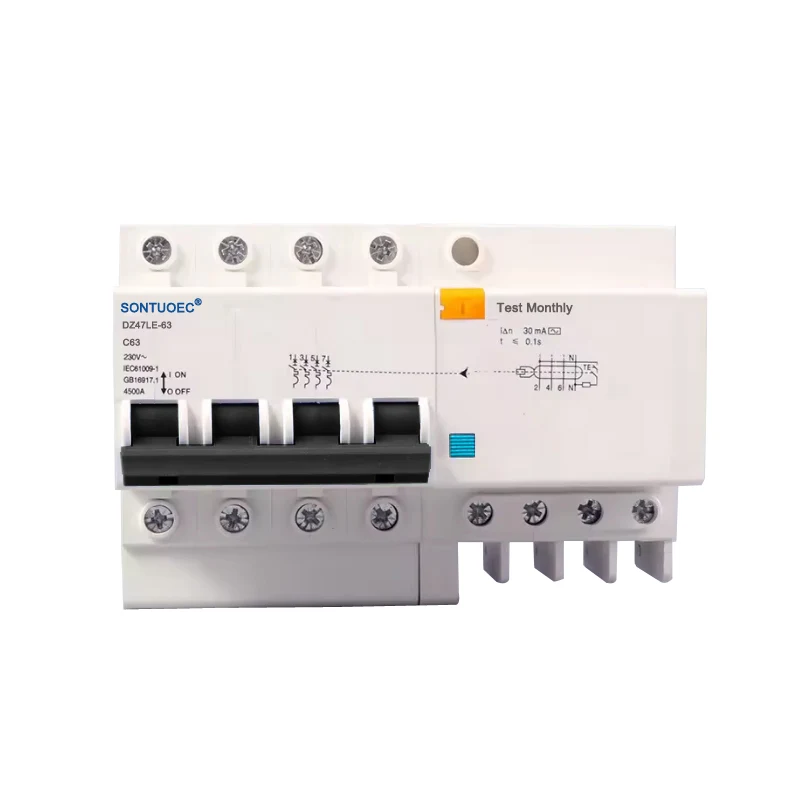

4P RCBO AC -typ

4P RCBO AC-typen är en 4-polig brytare som kombinerar restströmskydd och överströmsskyddsfunktioner, särskilt utformade för växlande strömkretsar (AC). Den kan automatiskt avbryta strömförsörjningen när restströmmen (dvs. läckström) detekteras i kretsen för att förhindra elektriska bränder och personliga elchockolyckor. Samtidigt har den också en överströmsskyddsfunktion som automatiskt kan avbryta strömförsörjningen i händelse av en överbelastning eller kortslutning i kretsen för att skydda säkerheten för kretsen och utrustningen.

Modell:DZ47LE-63

Skicka förfrågan

Produktbeskrivning

namn	Återstående brytare med överströmsskydd
drag	Överbelastning/ kortslutning/ läckageskydd
Pol nr	1p/2l, 2p/2l, 3p/3l, 3p/4l 4p/4l
Brytkapacitet	3KA, 4.5KA, 6KA
Klassad ström (a)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Klassad resterande driftsström:	10MA, 30MA, 100MA, 300MA, 500MA
Nominell spänning (v)	240/415V
installation	Din järnvägstyp
standard	IEC61009-1 、 GB16917-1
certifiering	Ces

Driftsprincip

Driftsprincipen för 4P RCBO AC -typen är baserad på vektorsumman av strömmar och på elektromagnetiska principer. När strömmarna i kretsen på elden (l) och noll (n) inte är lika i storlek, är vektor summan av strömmarna i den primära sidan av transformatorkretsen inte noll, vilket genererar en inducerad spänning i den sekundära sidokolan. Denna inducerade spänning tillsätts till det elektromagnetiska reläet, vilket genererar en excitationsström som skapar en omvänd avmagnetiserande kraft. När felströmmen når driftsströmvärdet för RCBO, kommer denna omvända demagnetiseringskraft att orsaka ankaret inuti det elektromagnetiska reläet att kopplas ur från oket, och pressar driftsmekanismen för att agera och skära av felströmkretsen.

DZ47LE-63-serie elektronisk jordläckningsskyddsbrytare är lämplig för enfas bostadskrets av AC 50Hz/60Hz, nominell spänning 230V och nominell ström 6A ~ 63A; 400V för tre faskrets av AC 50Hz/60Hz. Det kan skydda överbelastning av kretsform och kortslutning. Denna produkt har fördelar med liten volym, kapacitet med hög brytning, levande tråd och nolllinje avbröts samtidigt, och skyddar också personen från elektrisk läckchock i fallet med eldtråden och nolllinjen ansluten omvänd.

Det överensstämmer med standard IEC61009-1, GB16917.1.

Särdrag:

1). Tillhandahåller skydd mot elektrisk chock, jordfel, läckström;

2). Ger skydd mot överbelastning, kortslutning och överspänning;

3). Liten volym, hög brytningskapacitet; Levande tråd och nolllinje stängs av samtidigt;

4). Liten storlek och vikt, enkel installation och ledningar, hög och hållbar prestanda

5). Ge mot felaktigt utlösning orsakad av omedelbar spänning och omedelbar ström.

Funktioner och fördelar

Multifunktionellt skydd: 4P RCBO AC-typen kombinerar återstående strömskydd och överströmsskydd för att ge ett omfattande skydd för kretsar och utrustning.

Hög känslighet: Mycket känsligt skydd mot plötslig tillämpning eller långsam ökning av återstående sinusformad AC -ström säkerställer frikoppling.

Brett tillämpningsområde: Lämplig för AC-kretsar i inhemska, industriella och kommersiella kraftdistributionssystem, särskilt för en-en-en-noll ledningar.

Lätt att installera och underhålla: rimlig strukturell design, lätt att installera och samtidigt lätt att utföra underhåll och översyn.

Applikationsscenarier

4P RCBO AC -typ används i stor utsträckning för AC -kretsskydd i hem, kontor, kommersiella lokaler och industrianläggningar. Det är särskilt lämpligt för applikationer som kräver skydd av både brand- och nolltrådar, såsom belysningskretsar, uttagskretsar och skydd av utrustning som motorer.

4P RCBO AC Type
