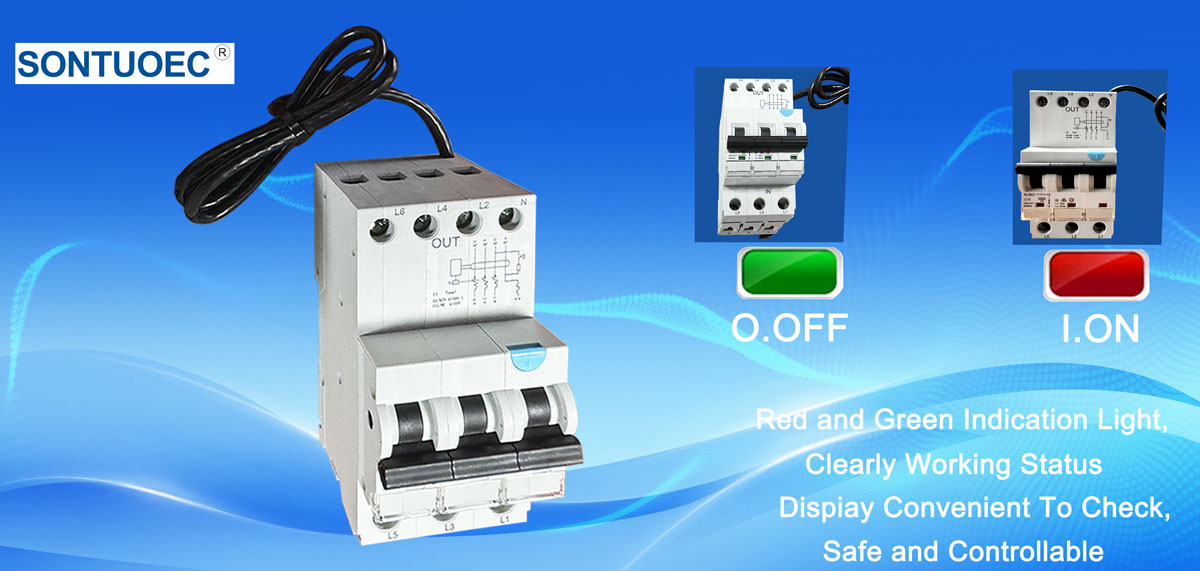

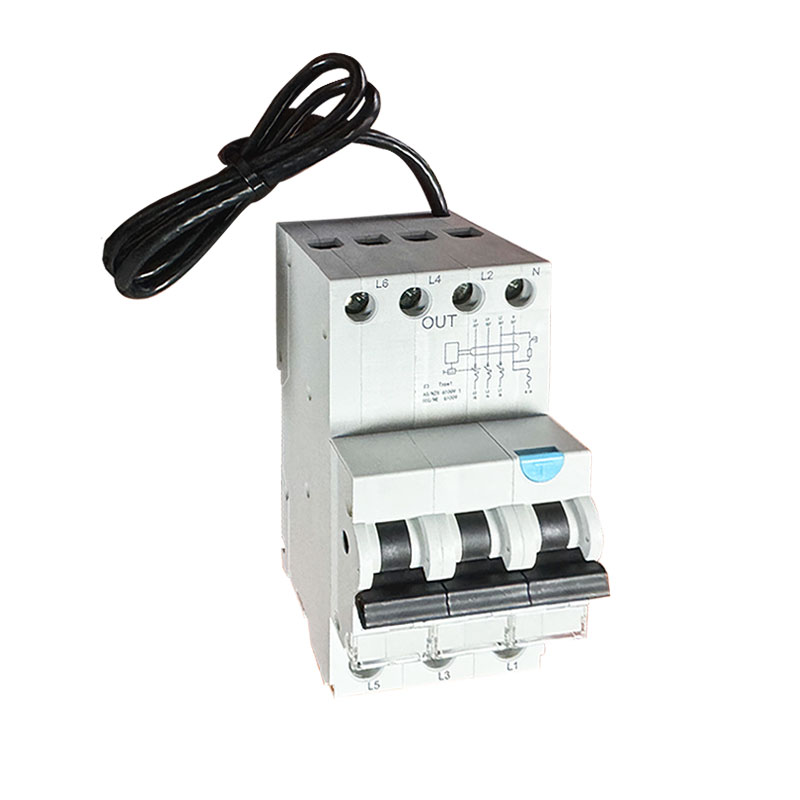

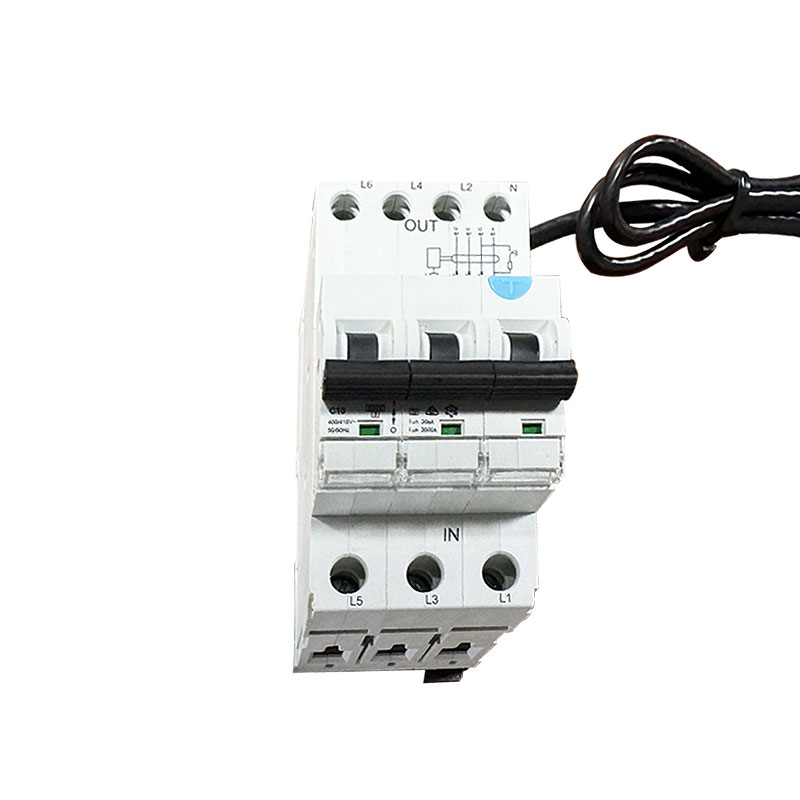

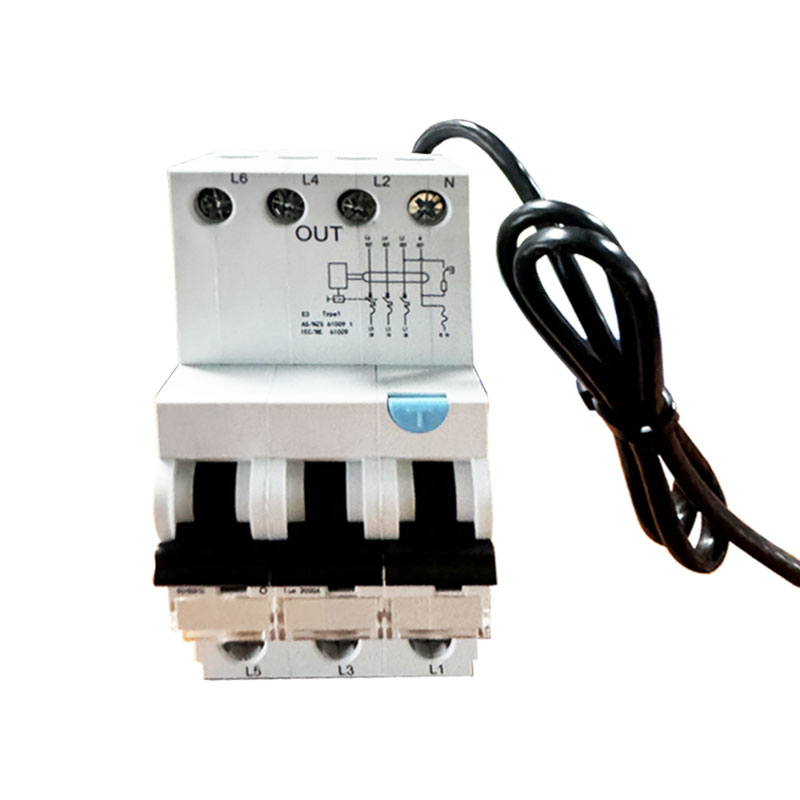

6ka 3p+N läckagebrytare a (AC) typ RCBO med kabel

SONTUOEC är en av de kinesiska leverantörerna/tillverkarna som specialiserat sig på produktion av olika små elektriska apparater 6ka 3P+N Läckageströmbrytare a (AC) Typ RCBO med kabel används huvudsakligen i AC 50Hz(60Hz), märkspänning 110/220V, 120/406A strömförsörjningssystem 120/406A lågspänningssystem. RCBO STRO3-40L är lika med MCB+RCD-funktionen; Den används för skydd mot elektriska stötar och skydd mot mänsklig indirekt kontakt, skydd av elektrisk utrustning när människokroppen vidrör elektricitet eller elektriska nätverksläckström överstiger det angivna värdet, och överbelastnings- och kortslutningsskydd.

Modell:STRO3-40L

Skicka förfrågan

Produktbeskrivning

Tekniska data:

Sandard

IEC/EN61009-1

Elektriska funktioner

Typ(våg form av det avkända jordläckaget)

Elektromagnetisk typ

Märkström In

A,AC

polacker

(1P+N)

Märkspänning

110/220,120V

Märkström:

6,10,16,20,25,32,40A

Nominell känslighet I△n

0,01,0,03,0,1

Isolationsspänning Ui

500

Bedömd resttillverkning och

500

brottkapacitet I△m

Kortslutningsström I△c

6000

SCPD säkring

6000, 10000A

BitmapBitmapBitmapBitmap

Nominell frekvens

50/60

Föroreningsgrad

Mekaniska egenskaper

Elektrisk livet

4000

Mekaniskt liv

4000

Skyddsgrad

IP20

Omgivningstemperatur

ºC

-5~+40(Specialapplikation se temperaturkompensationskorrigering)

(med dagligt medelvärde ≤35ºC)

Förvaringstemperatur

ºC

-25~+70

Installation

Terminal anslutningstyp

Kabel/U-typ samlingsskena/stift-typ samlingsskena

Plintstorlek topp/botten för kabel

mm²

AWG

18-5

Terminalstorlek topp/botten för samlingsskena

mm²

AWG

18-5

Åtdragningsmoment

N^*m

I-lbs

Montering

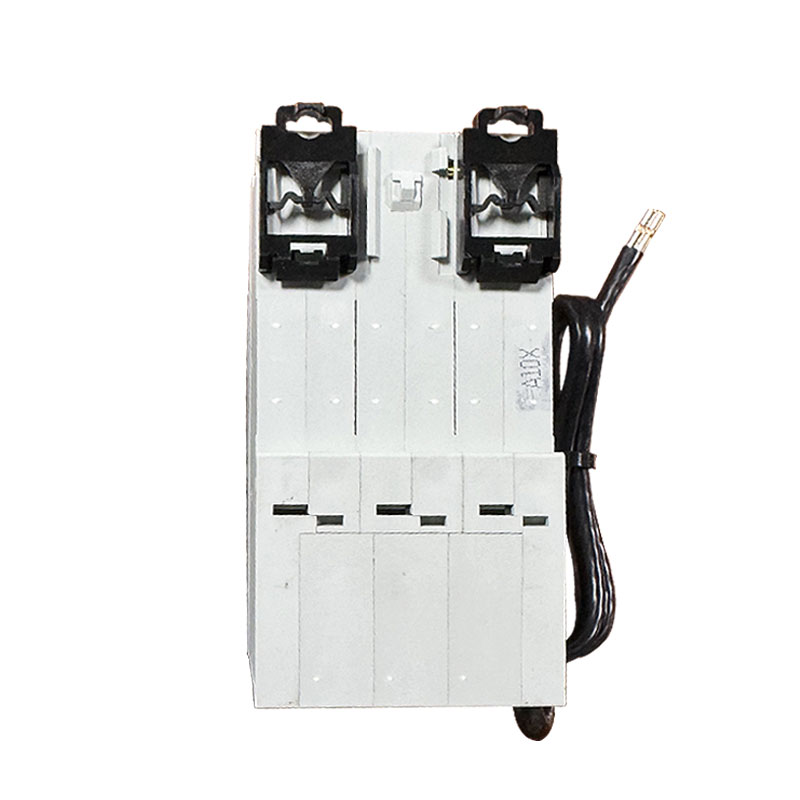

På DIN-skena EN 60715(35mm) med hjälp av snabb clipsanordning

Förbindelse

Från topp och botten

Huvudfunktioner och funktioner

Restströmsskydd: När restströmmen (d.v.s. läckström) i kretsen når ett förinställt värde, kan RCBO agera snabbt för att bryta kretsen och på så sätt förhindra elolyckor och elektriska bränder.

Överbelastningsskydd: När strömmen i kretsen överstiger märkströmmen för RCBO:n kan den bryta kretsen inom en viss tidsperiod, vilket förhindrar skador på kretsen eller brandolyckor orsakade av överbelastning.

Kortslutningsskydd: När en kortslutning uppstår i kretsen kan RCBO agera snabbt för att bryta kortslutningsströmmen och skydda kretsens och utrustningens säkerhet.

B-typ släppegenskaper: Som nämnts ovan är B-typ RCBO särskilt lämpliga för belastningar som inte är känsliga för momentana överbelastningar, men känsliga för långvariga överbelastningar.

Applikationsscenarier

6ka 3p+N läckagekretsbrytare a (AC) Typ RCBO med kabel används i stor utsträckning på platser där en mängd olika kretsskyddsfunktioner krävs, särskilt de kretsar som använder belastningar med speciella krav på överbelastningsegenskaper. Exempel:

Bostads- och kommersiella byggnader: används för att skydda belysningskretsar, uttagskretsar etc. för att säkerställa personlig säkerhet och utrustningssäkerhet.

Industriella platser: för att skydda olika industriell utrustning, såsom motståndsvärmare, glödlampor, etc., för att förhindra utrustningsskador eller brandolyckor orsakade av överbelastning eller läckage.

Jordbruk och trädgårdsodling: används för att skydda jordbruksutrustning såsom växthus, bevattningssystem, etc., för att säkerställa normal drift av utrustningen och personalens säkerhet.

Försiktighetsåtgärder och underhåll

Korrekt val av märkström: När du väljer 6ka 3p+N läckagebrytare a (AC) typ RCBO med kabel, bör lämpligt märkströmvärde väljas baserat på märkströmmen och lastens egenskaper.

Periodisk inspektion och underhåll: Inspektera och underhåll RCBO regelbundet för att säkerställa att den fungerar tillförlitligt, är säkert ansluten och är fri från skador eller korrosion.

Undvik felaktig användning: Vid installation och användning bör man vara försiktig så att man undviker att installera RCBO i en miljö som är känslig för störningar för att förhindra felaktig funktion.

Hantering av fel i rätt tid: När RCBO går sönder eller fungerar bör orsaken identifieras och felsökning bör göras i tid för att säkerställa säker drift av kretsen.
