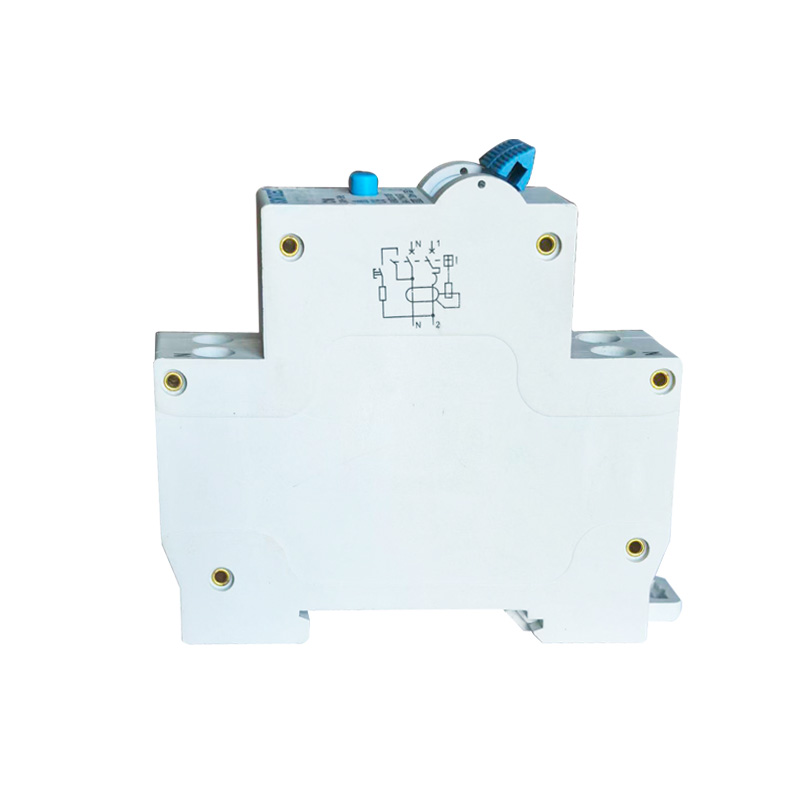

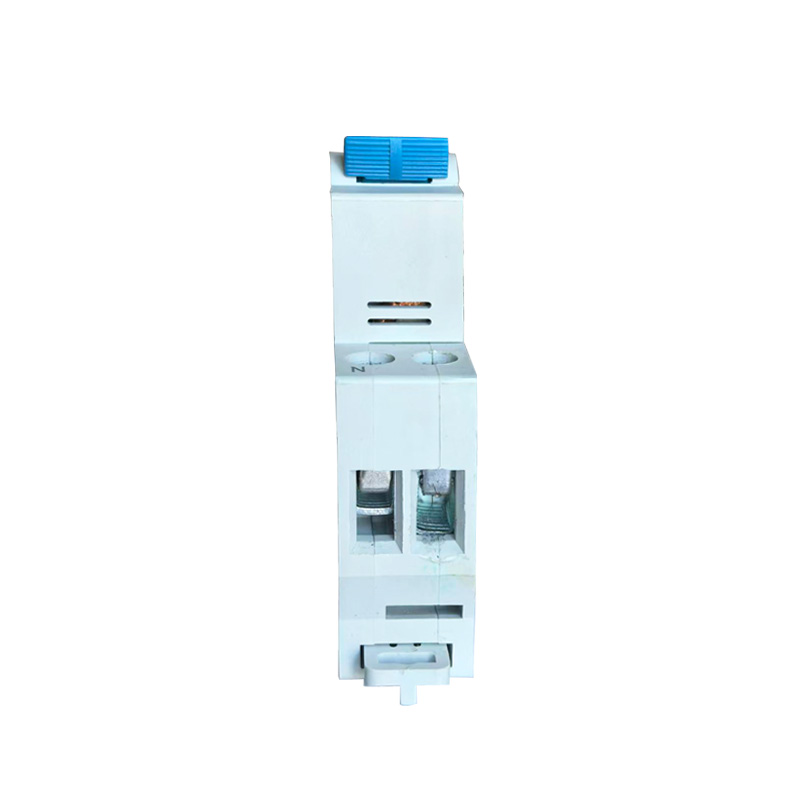

6ka Restströmsbrytare Överströmsskydd RCBO

SONTUOEC är en av de kinesiska leverantörerna/tillverkarna som specialiserat sig på produktion av olika små elektriska apparater STRO1-40 RCBO, fullständigt namn är Residual Current Circuit Breaker with Overcurrent Protection. Det är en elektrisk säkerhetsanordning som integrerar överbelastningsskydd, kortslutningsskydd och läckageskydd, och används flitigt i elektriska system i bostads-, kommersiella och industriområden för att säkerställa personlig säkerhet och säker drift av utrustning.STRO7-40 RCBO är en viktig elektrisk säkerhetsanordning med överbelastnings-, kortslutnings- och läckageskydd. Genom att förstå dess arbetsprincip, egenskaper, applikationsscenarier och val och installationsmetoder kan du bättre använda och underhålla STRO7-40 RCBO för att säkerställa säker drift av elektriska system.

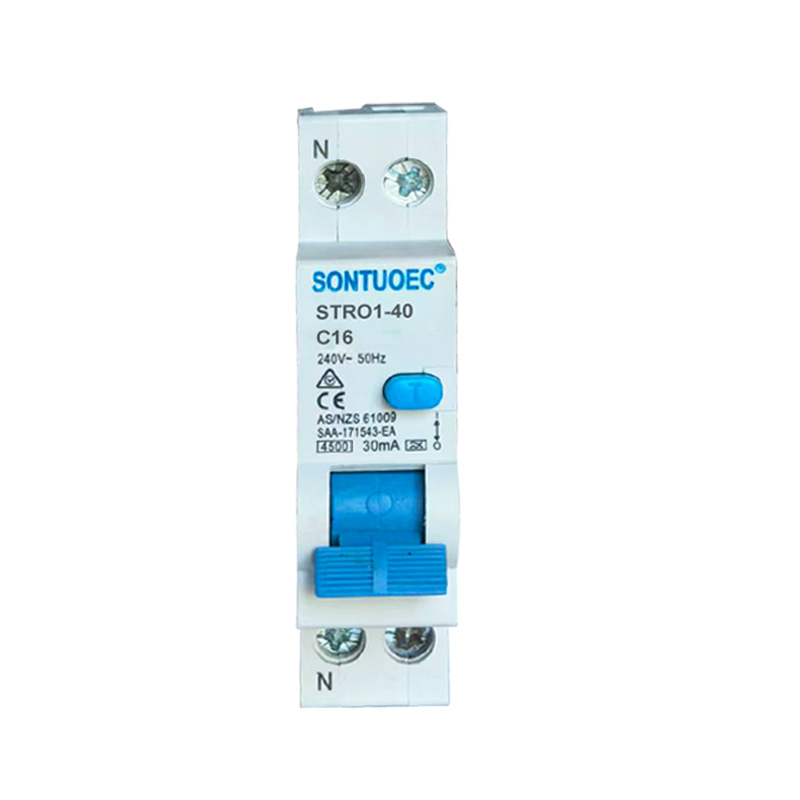

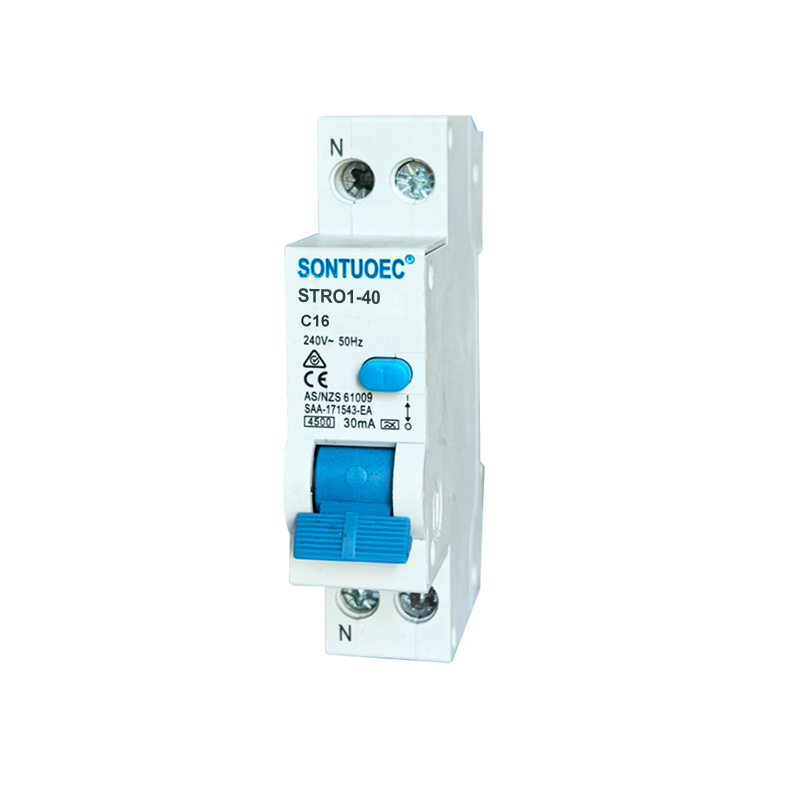

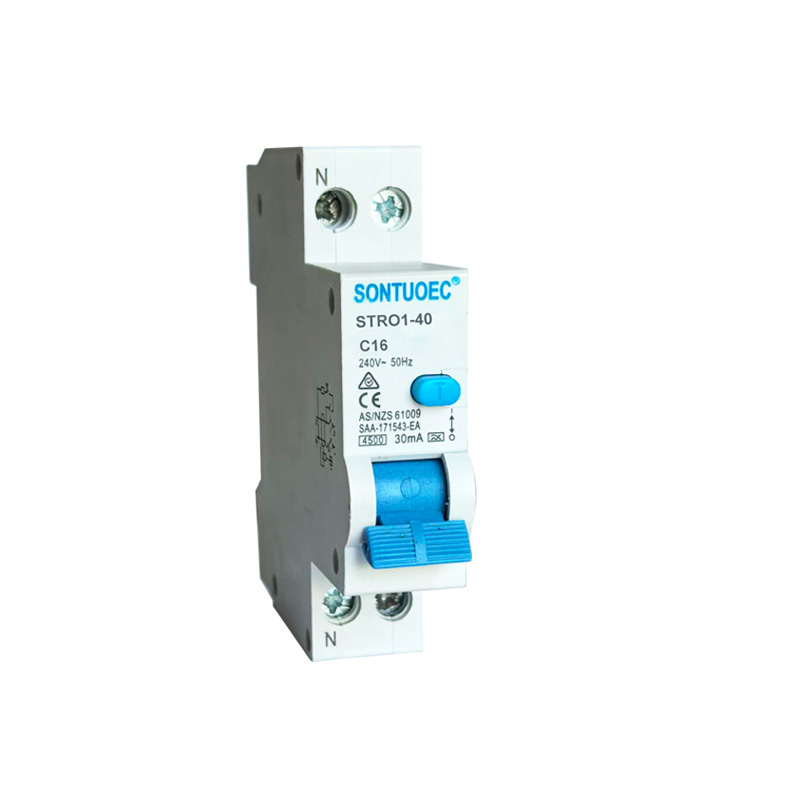

Modell:STRO1-40

Skicka förfrågan

Produktbeskrivning

Specifikationer:

Sandard			IEC/EN 61009-1
Elektrisk	Typ (vågform av jordläckaget avkänd)		Elektronisk typ
drag	Märkström In	A	A,AC
	polacker	P	1P+N
	Märkspänning	V	AC 230
	Märkström:		6,10,16,20,25,32,40A
	Nominell känslighet I△n	A	0.01,0.03,0.1,0.3,0.5
	Isolationsspänning Ui	V	250
	Bedömd resttillverkning och	A	500
	brottkapacitet I△m	A	500
	Kortslutningsström I△c	A	45 006 000
	Nominell frekvens	Hz	50/60
	Föroreningsgrad		2
Mekanisk	Elektrisk livslängd	t	4000
drag	Mekaniskt liv	t	10000
	Skyddsgrad		IP20
	Omgivningstemperatur	ºC	-25~+40
	(med dagligt medelvärde ≤35ºC)	ºC	-25~+40
	Förvaringstemperatur	ºC	-25~+70
Installation	Typ av terminalanslutning		Kabel/U-typ samlingsskena/stift-typ samlingsskena
	Plintstorlek topp/botten för kabel	mm2	25
	Plintstorlek topp/botten för kabel	AWG	18-5
	Plintstorlek topp/botten för samlingsskena	mm2	25
	Plintstorlek topp/botten för samlingsskena	AWG	18-3
	Montering		På DIN-skena EN 60715(35mm) med hjälp av snabbklämningsanordning
	Förbindelse		Från toppen och botten

Huvudfunktioner för STRO1-40 RCBO

Överbelastningsskydd: När strömmen i kretsen överstiger märkvärdet för STRO1-40 RCBO, kommer den automatiskt att stänga av kretsen inom en viss tidsperiod för att förhindra att kretsen och utrustningen överhettas och på så sätt undvika brand och skador.

Kortslutningsskydd: När en kortslutning uppstår i en krets kommer STRO1-40 RCBO snabbt att bryta kretsen för att förhindra att kortslutningsströmmen orsakar allvarlig skada på kretsen och utrustningen.

Läckageskydd: STRO1-40 RCBO kan detektera restström (d.v.s. läckström) i en krets. När restströmmen överskrider det inställda tröskelvärdet kommer STRO1-40 RCBO att stänga av kretsen på mycket kort tid för att förhindra elstötsolyckor och elektriska bränder.

Funktionsprincipen för STRO1-40 RCBO

STRO1-40 RCBO innehåller en intern termisk magnetisk utlösningsdetektor (för överbelastnings- och kortslutningsskydd) och en jordfelsbrytare (för läckageskydd). När strömmen eller restströmmen i kretsen är onormal, utlöser motsvarande anslag utlösningsmekanismen för STRO7-40 RCBO, vilket gör att den snabbt bryter kretsen.

1. Termisk magnetisk tripper: Den använder värmen och magnetfältet som genereras när strömmen passerar genom ledaren för att utlösa utlösningen. När strömmen är för hög värms ledaren upp och genererar ett magnetiskt fält, vilket gör att bimetallen inuti den termiska magnetiska slutaren böjas eller att magneten drar till sig järnkärnan, vilket utlöser utlösningsmekanismen.

2. Residualströmdetektor: Den använder en nollsekvensströmtransformator för att detektera restströmmen i kretsen. När jordfelsströmmen överskrider det inställda tröskelvärdet kommer jordfelsströmdetektorn att skicka en signal till utlösningsmekanismen för att stänga av kretsen.

Funktioner hos STRO1-40 RCBO

Multifunktionell integration: STRO1-40 RCBO integrerar överbelastnings-, kortslutnings- och läckageskyddsfunktioner, vilket förenklar design och installation av elektriska system.

Hög känslighet: STRO1-40 RCBO:er kan snabbt upptäcka och skära av onormala strömmar och restströmmar i kretsen, vilket ger tillförlitligt skydd.

Lätt att installera och underhålla: STRO1-40 RCBO är vanligtvis modulariserade för enkel installation och underhåll.

Hög säkerhet: STRO1-40 RCBO är rigoröst testade och certifierade för hög säkerhet och tillförlitlighet för att säkerställa säker drift av elektriska system.

Tillämpningsscenarier för STRO1-40 RCBO

STRO1-40 RCBO används i stor utsträckning i elektriska system i bostads-, kommersiella och industriella sektorer, särskilt de som kräver samtidig överbelastning, kortslutning och jordfelsskydd. De är vanligtvis installerade i distributionsdosor, elcentraler eller styrskåp för att skydda kretsar och utrustning från skador orsakade av onormal ström och spänning, och för att förhindra elstöt.
