AC Magnetic Contactor

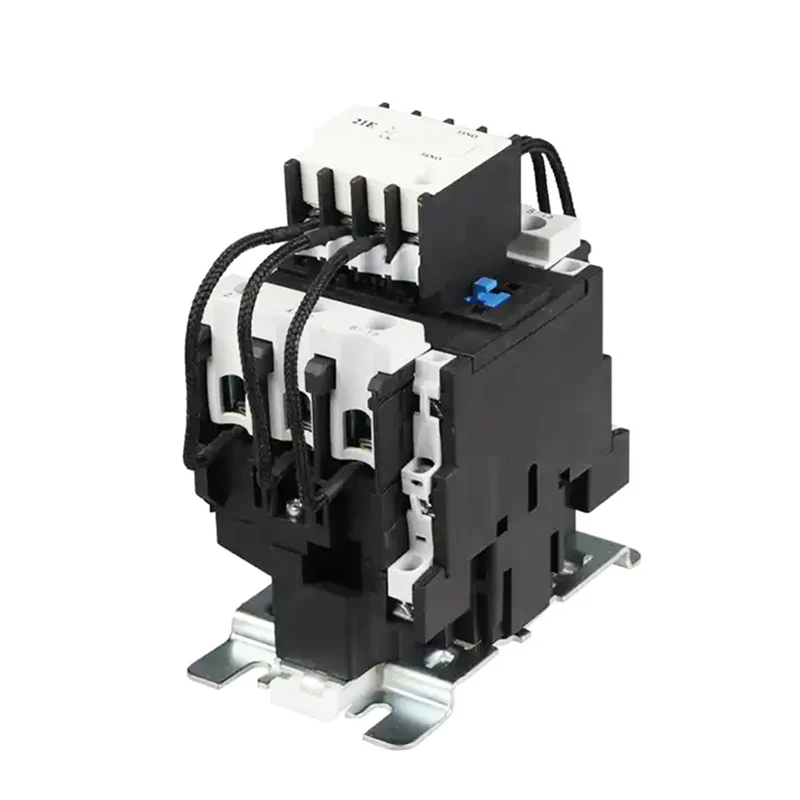

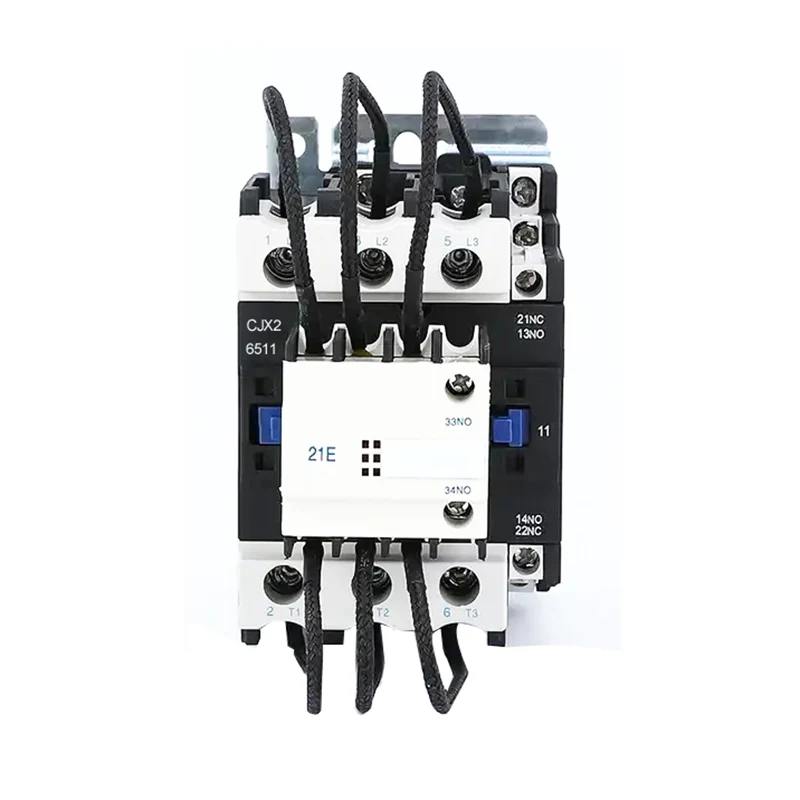

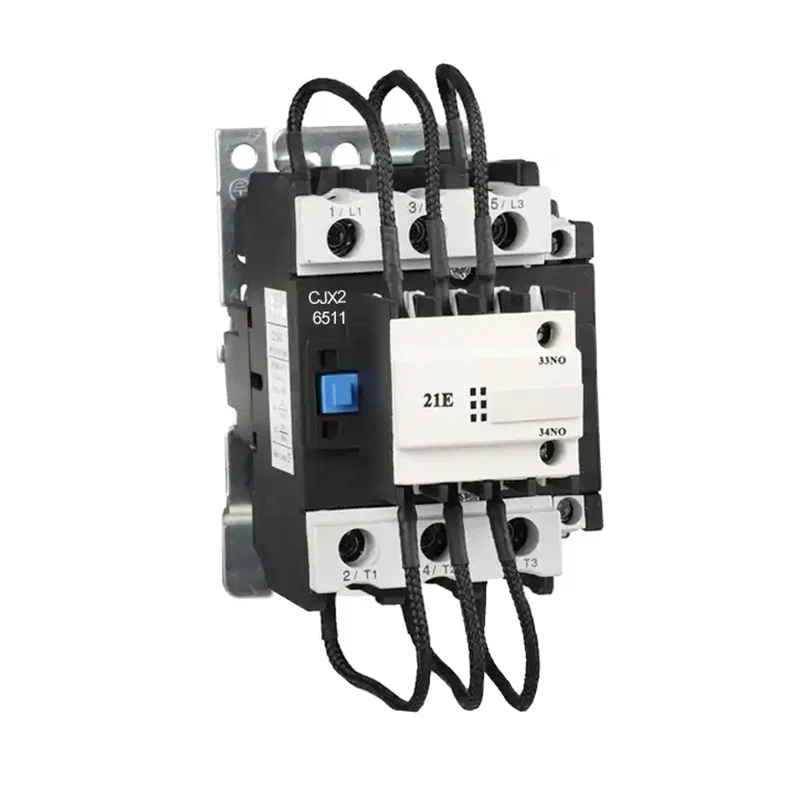

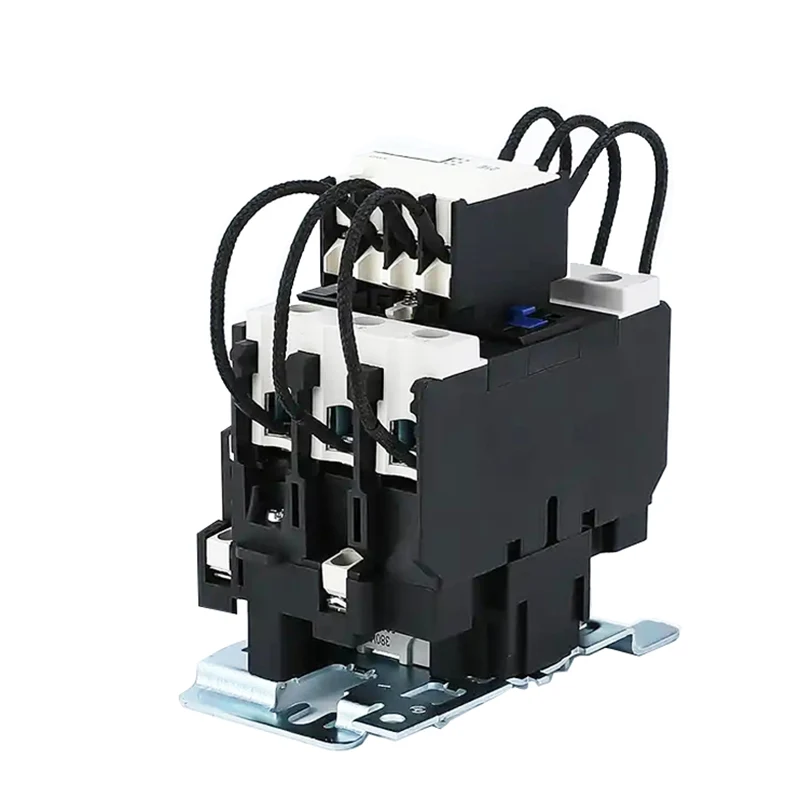

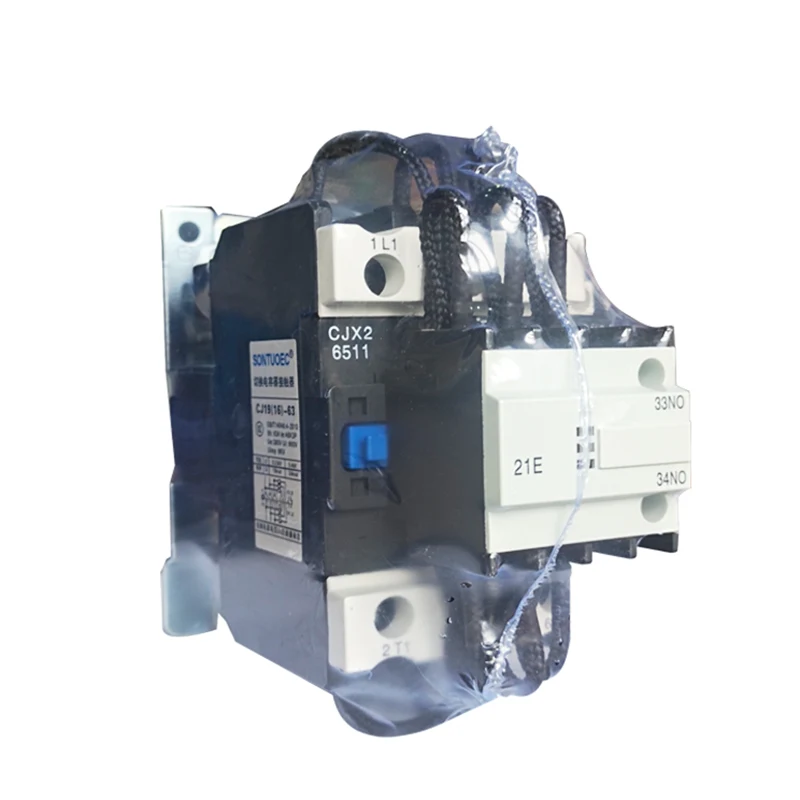

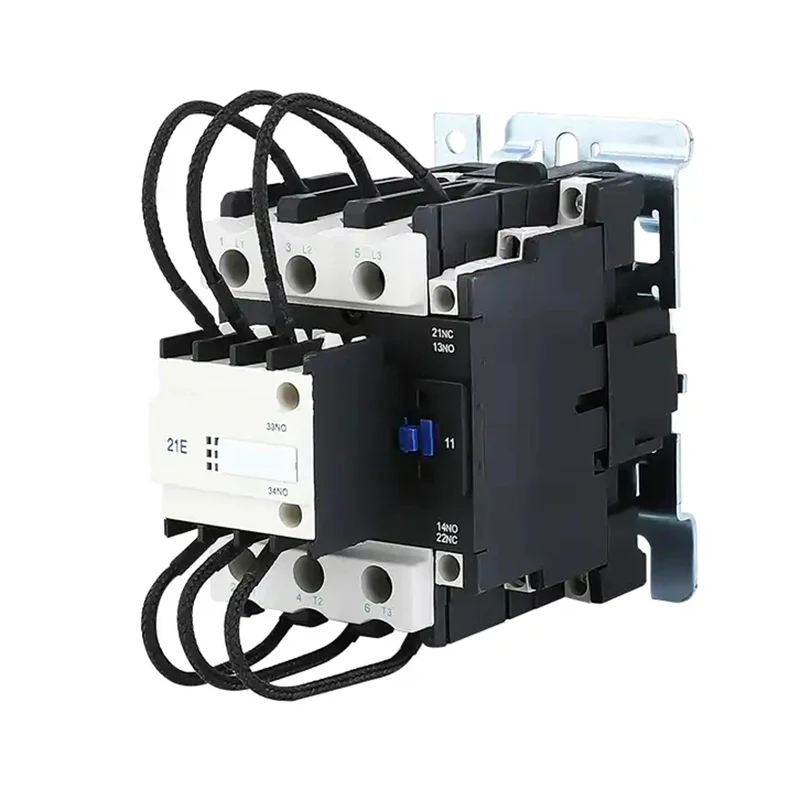

SCJ19 -omkopplingskondensatortypkontaktor används i kraftnätverk av AC 50Hz eller 60Hz, upp till 380V, för att använda eller växla LV -kondensatorstyranordning i LV -reaktiv kraftkrets. Med Antisurge -enheten kan det minska påverkan av att stänga överspänningen och förhindra att överbelastning som brytning.

Driftsprincip

Driftsprincipen för AC -magnetisk kontaktor är baserad på elektromagnetisk induktion och magnetisk kraft. När spolen är energisk lockar magnetfältet genererade järnkärnan och stänger kontakterna och öppnar därmed kretsen. När spolen avaktiveras försvinner magnetfältet, järnkärnan återställs under vårens verkan, kontakten bryts och kretsen är frånkopplad. På detta sätt inser AC -magnetkontaktorn kontrollen av AC -kretsen.

Struktur och komposition

AC Magnetic Contactor består huvudsakligen av följande delar:

Elektromagnetiskt system: Inkluderar komponenter som spole, kärna och ankar, som är de viktigaste delarna för att generera magnetfält och magnetisk verkan.

Kontaktsystem: Inkluderar huvudkontakt och hjälpkontakt, som används för att slå på och av kretsen. De viktigaste kontakterna används vanligtvis för att bära större strömmar, medan hjälpkontakterna används för att realisera olika kontrollfunktioner.

Bågsläckningsanordning: Används för att släcka bågen när kontakten kopplas bort, vilket förhindrar att bågen skadar kontakten.

Andra komponenter: såsom fjädrar, konsoler, höljen etc. används för att fixa och stödja komponenterna för att säkerställa den normala driften av kontaktorn.

Strukturfunktioner

1. Kontaktorn monterad med nuvarande begränsad motstånd, som kan begränsa övergången på tillåtet värde.

2. Kontaktorn är av direkt tillförlitlig struktur med dubbla break, verkningsmekanismen är smidig, lätt att kontrollera för hand, kompakt strukturell för att ersätta kontakter.

3. Ledningsterminalblock skyddat av täckning, säker och pålitlig.

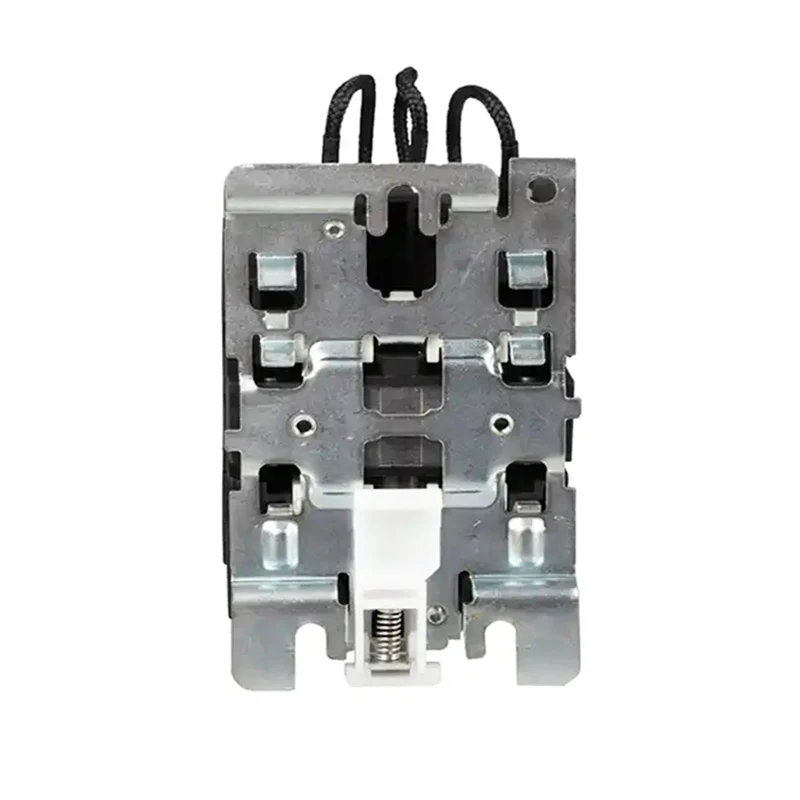

4.Det kan monteras med skruvar eller på 35/75mm standardskena.

Arbets- och installationsförhållanden

(1) Omgivningstemperatur: -5 ℃- +40 ℃, medeltemperaturen bör inte vara över +35 ℃ på 24 timmar.

(2) Atmosfäriska förhållanden: Atmosfärens omgivningsfuktighet under 50% när +40 ℃. Den omgivande fuktigheten kan vara högre i lägre temperatur. Under den våtaste månaden är genomsnittlig lägsta temperatur + 25 ℃ i genomsnitt med den maximala relativa fuktigheten 90%, och med tanke på temperaturförändringen och inträffar eftersom produkten på gelens yta.

(3) Höjd inte högre än 2000 m vid installationen.

(4) Föroreningsklass: 3 klass

(5) Installationsklass: III

(6) Installationstillstånd: Montering av ytan och lutningen på det vertikala planet är inte mer än ± 5 °, och ingen betydande påverkan och vibrationer, skakar platsen.

Huvudfunktioner

Tillförlitligt arbete: AC Magnetic Contactor är tillverkad av högkvalitativa material och avancerad tillverkningsprocess, som har hög tillförlitlighet och stabilitet.

Långt livslängd: Kontaktsystemet är tillverkat av slitbeständiga material, som tål stora ström- och spänningschocker, vilket förlänger livslängden.

Lätt att underhålla: Strukturen är rimligt utformad, enkel att demontera och reparera, vilket minskar underhållskostnaden.

Olika specifikationer: För att tillgodose behoven hos olika användare har AC Magnetic Contactor en mängd olika specifikationer och modeller att välja mellan, inklusive olika nuvarande nivåer, spänningsnivåer och hjälpkontaktkonfigurationer.
