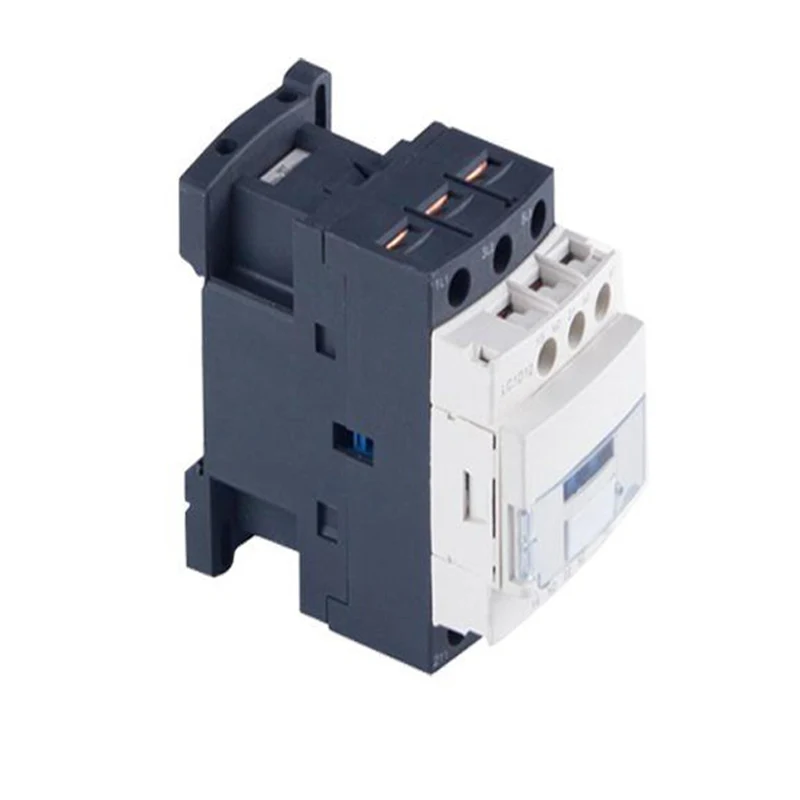

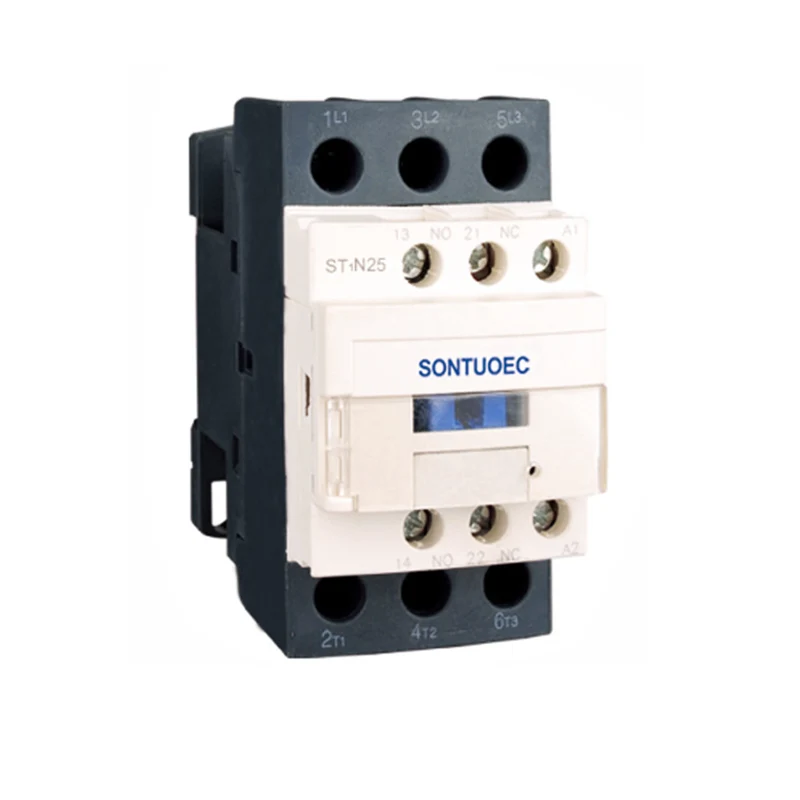

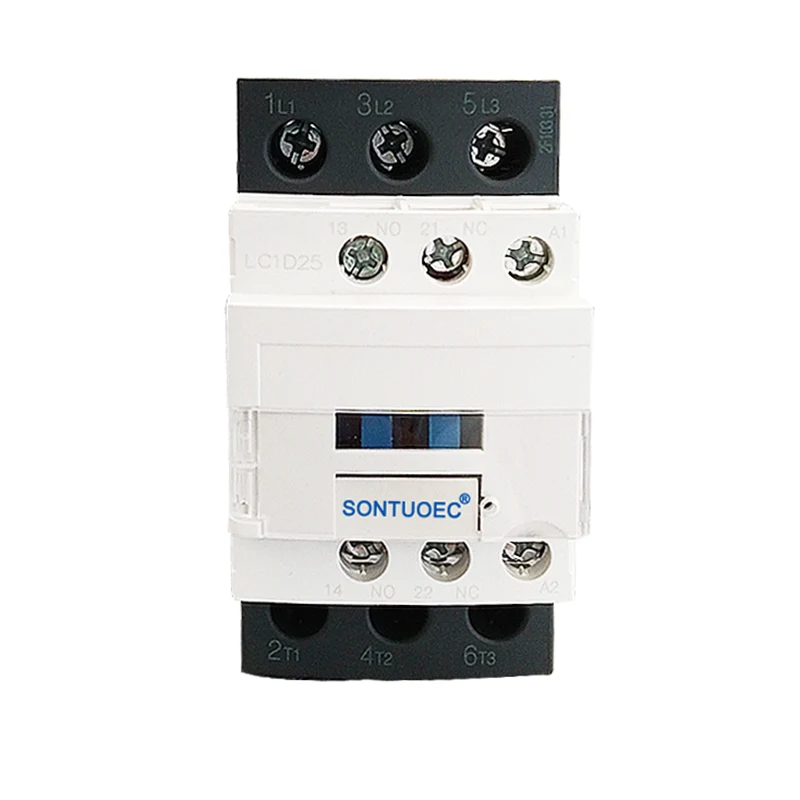

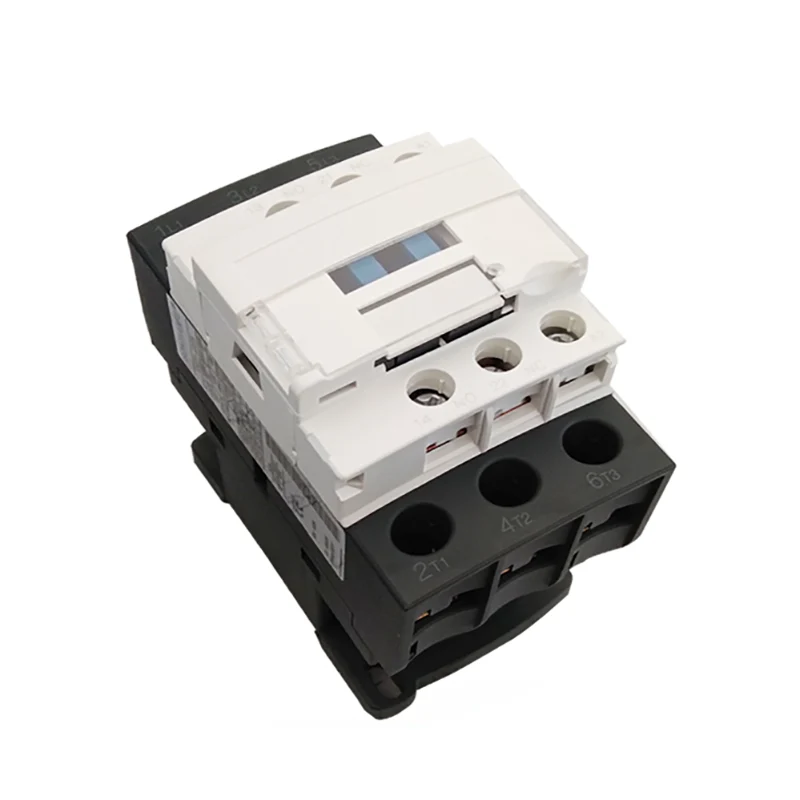

CJX2 3P 25A AC -kontaktor

CJX2 3P 25A AC -kontaktor är lämplig för att ansluta och bryta kretsar över långa avstånd, liksom för ofta start och kontroll av AC -motorer. Dessutom kan det användas med lämpliga termiska reläer för att bilda elektromagnetiska startare för att skydda kretsar där operativa överbelastningar kan uppstå.

Modell:ST1N

Skicka förfrågan

Produktbeskrivning

Typ		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Betygsatt arbetsström (A)	Ac3	9	12	18	25	32	40	50	65	80	95
Betygsatt arbetsström (A)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardpower-betyg på 3-fas Motors 50/60Hz Inkategori AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Klassad värmeström (a)		20	20	32	40	50	60	80	80	125	125
Elektriskt liv	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektriskt liv	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekaniskt liv (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontakternas antal	3p+nej					3p+nc+nr
Kontakternas antal	3P+NC					3p+nc+nr

Strukturella funktioner

Skyddsdesign: CJX2 3P 25A AC -kontaktor antar skyddsstruktur, som kännetecknas av liten volym, lätt vikt, låg kraftförbrukning och lång livslängd.

Direktverkande åtgärdsstruktur: Dess handlingsstruktur är direktverkande och kontakterna är dubbelbrytningspunkt, vilket förbättrar tillförlitligheten och säkerheten för kontakt.

BLOCK-TYPLE AUXILIARY KONTAKTGRUPP: Auxiliary Contact Group, Air Sleasing Head, Mechanical Interlocking Mechanism och andra komponenter kan läggas till enligt användarens behov för att bilda en tidsfördröjande kontaktor, reversibel kontaktor, Star-Delta Starter och andra härledda serieprodukter.

Tekniska parametrar

De huvudsakliga tekniska parametrarna för CJX2 (ST1N) serien AC -kontaktor inkluderar:

Nominell spänning: inklusive 36V, 110V, 127V, 220V, 380V och andra nivåer för att tillgodose behoven hos olika kraftsystem.

Nominell ström: Enligt olika modeller sträcker sig de nominella strömmen från 9A till 95A.

Spolspänning: AC -spolspänning inkluderar 24V, 36V, 48V, 110V, 220V, 380V, etc. DC -spolspänning inkluderar 12V, 24V, 48V, 110V, 220V, etc.

Mekaniskt och elektriskt liv: Mekaniskt liv kan vara upp till miljoner gånger, och det elektriska livet är också relativt högt, vilket säkerställer den långsiktiga stabila driften av kontaktorn.

Installation och underhåll

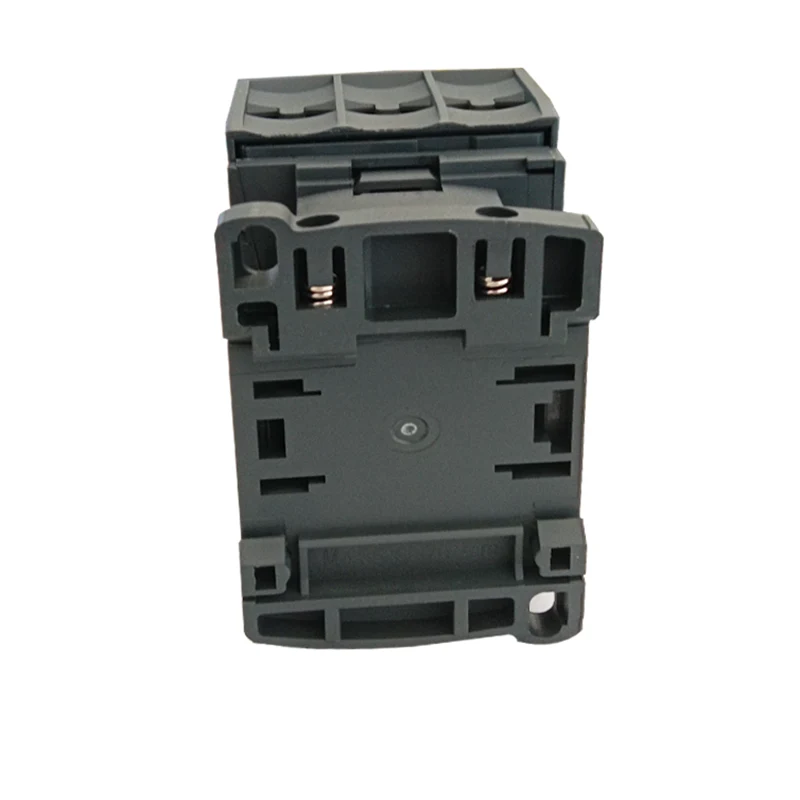

Installation: CJX2 -typ AC -kontaktorer kan monteras med två skruvar eller 35 mm (eller 75 mm) styrskena, vilket är bekvämt och snabbt. De relevanta tekniska uppgifterna bör kontrolleras före installationen för att säkerställa överensstämmelse med installationsvillkoren.

Underhåll: Alla delar av produkten bör kontrolleras regelbundet under användning, vilket kräver att rörliga delar inte är fastna och fästelementen inte är lösa. Om det finns några skador, bör den ersättas i tid för att säkerställa den normala driften av kontaktorn.
