Kurva c rcbo

STR02-40 CURVE C RCBO används huvudsakligen i kretsen för AC50/60Hz Två poler 230V eller fyra poler 400V, betygsatt aktuell upp till 6A-40A för effektiv överbelastning och kortslutningsskydd och sällsynta förändringar av linjen under normalt skick, såväl som automatiskt och omedelbart avskaffande av kraftförsörjningen när någon drabbas av elektriskt elchock eller lutande aktuella exponeringsöverskridande värde. Det kan effektivt skydda personlig säkerhet och undvika skadorna på utrustningen. Det är lämpligt för alla typer av platser, såsom industri, handel, hög höjning och civil bostad.

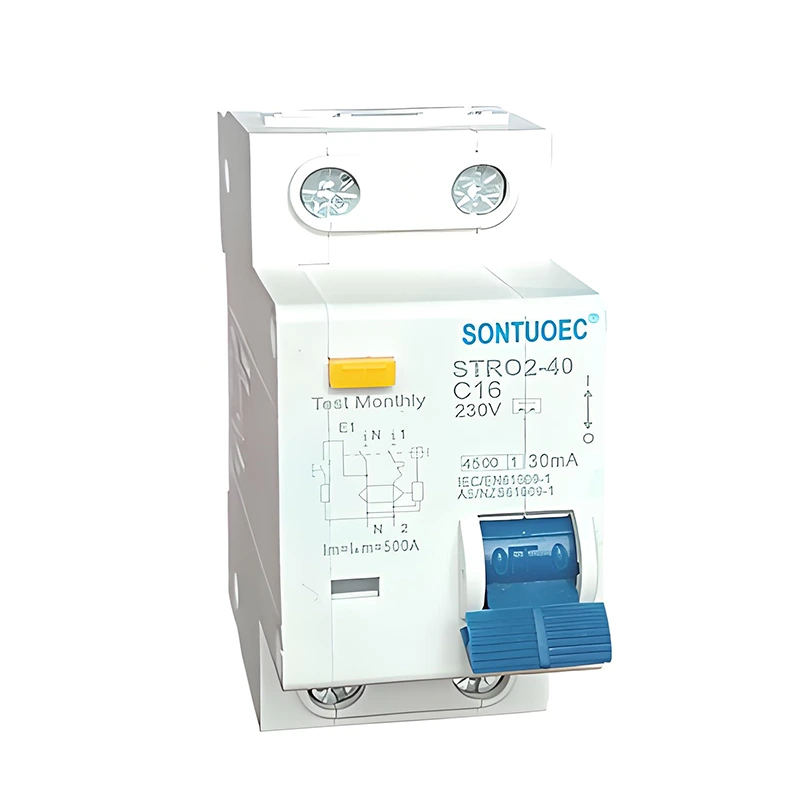

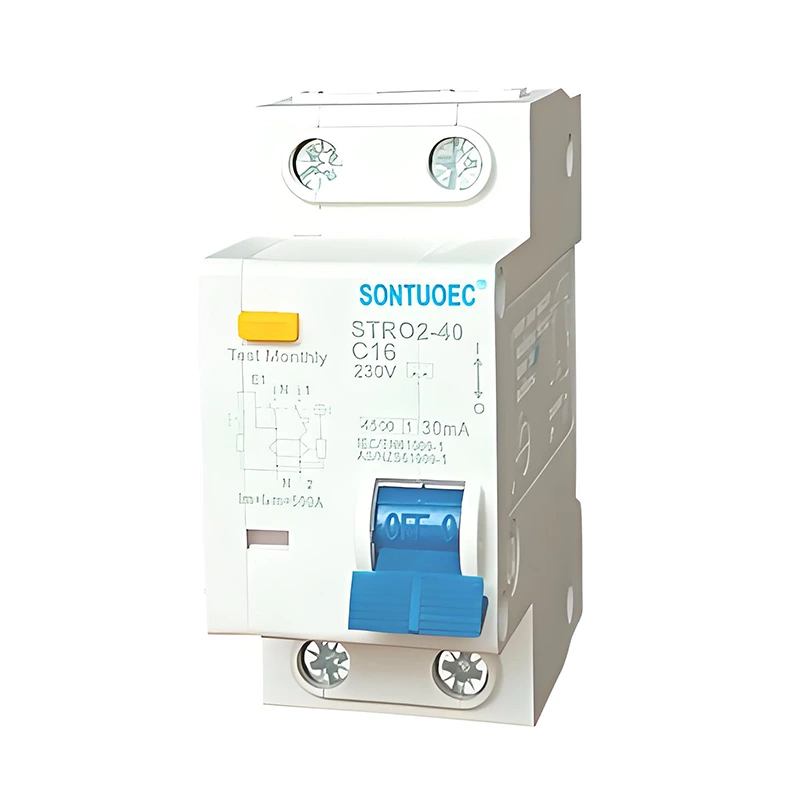

Modell:STRO2-40

Skicka förfrågan

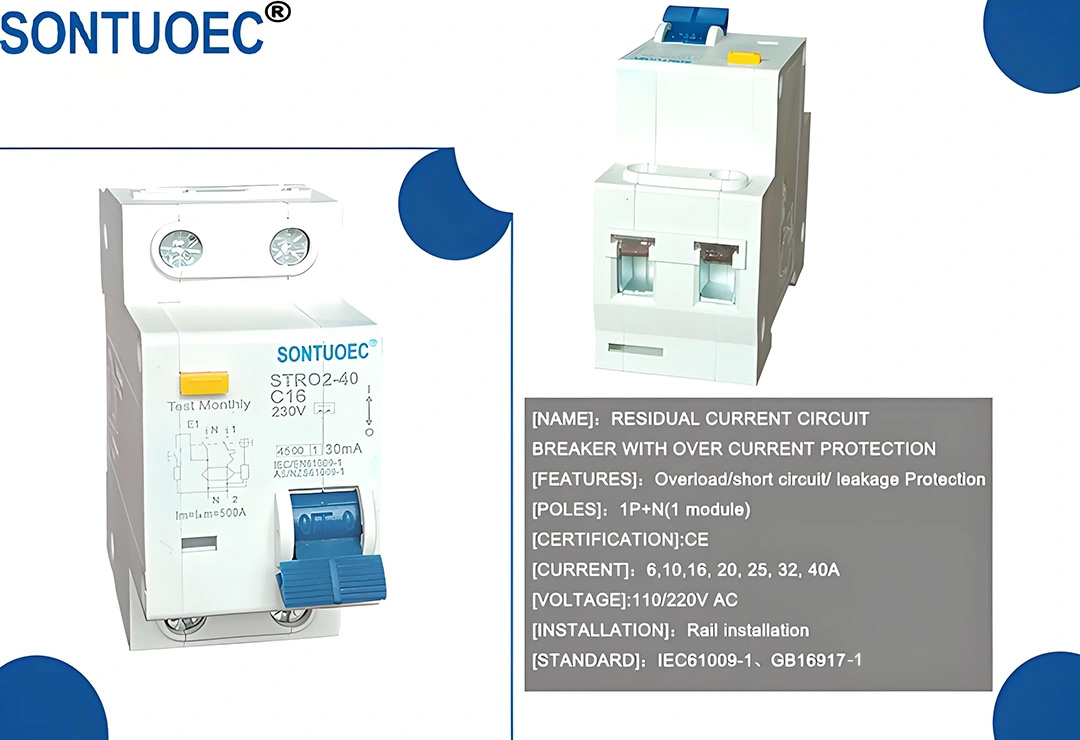

Produktbeskrivning

Modell	Elektronisk typ
STANDARD:	IEC 61009-1
Restströmkaraktär	Och/och
Pol nr	1p+n
Termo-magnetiv frisläppande karakteristik	B; C; D;
Klassad ström (a)	6A, 10A, 16A, 25A, 32A, 40A
Nominell spänning (v)	220,230,240V
Nominell restdrift	10MA, 30MA, 100MA, 300MA, 500MA
Nominell villkorad resterande kortslutning nuvarande	3KA;
Elektro-machanisk uthållighet	Över 4000 cykler

Produkt över vy:

1. Tillhandahåller skydd mot jordfel/läckström och isoleringsfunktion

2. Hög kortslutningsström Tål kapacitet

3. Tillämpligt på Terminal och Pin/Fork Type Type Busbar Connection

4. Utrustad med fingerskyddade anslutningsterminaler

5. Automatiskt koppla bort kretsen när jordfel/läckström inträffar och överskrider den nominella känsligheten

6. Oberoende av strömförsörjning och linjespänning, och fri från extern störning, spänningsfluktuation.

Kopplingskurvan beskriver handlingsegenskaperna för en brytare under överbelastningsförhållanden. Typ C -kopplingskurvor används huvudsakligen för att skydda belysningskretsar och vissa belastningar som är mindre känsliga för omedelbara överbelastningar. Det kännetecknas av en lång försenad handlingstid när överbelastningsströmmen är liten; När överbelastningsströmmen ökar förkortas handlingstiden gradvis. Denna design är avsedd att undvika falsk drift på grund av övergående strömspikar under laststart och för att säkerställa att kretsen kan kopplas bort i tid under långvariga överbelastningar.

Huvudfunktioner och funktioner

Restströmskydd: Kurva C RCBO kan upptäcka och skära av den återstående strömmen orsakad av mänsklig elektrisk chock eller utrustningsläckage, vilket förhindrar elektriska chockolyckor och elektriska bränder.

Överbelastningsskydd: När strömmen i kretsen överskrider RCBO: s nominella ström kan den avbryta kretsen inom en viss tidsperiod för att förhindra skador på kretsen eller brandolyckorna på grund av överbelastning. Strippingskurvan av C-typ säkerställer att detta skydd aktiveras vid rätt tidpunkt.

Kortslutningsskydd: I händelse av en kortslutning i en krets kan kurvan C RCBO agera snabbt för att klippa av kortslutningsströmmen och skydda kretsen och utrustningen. sparande.
