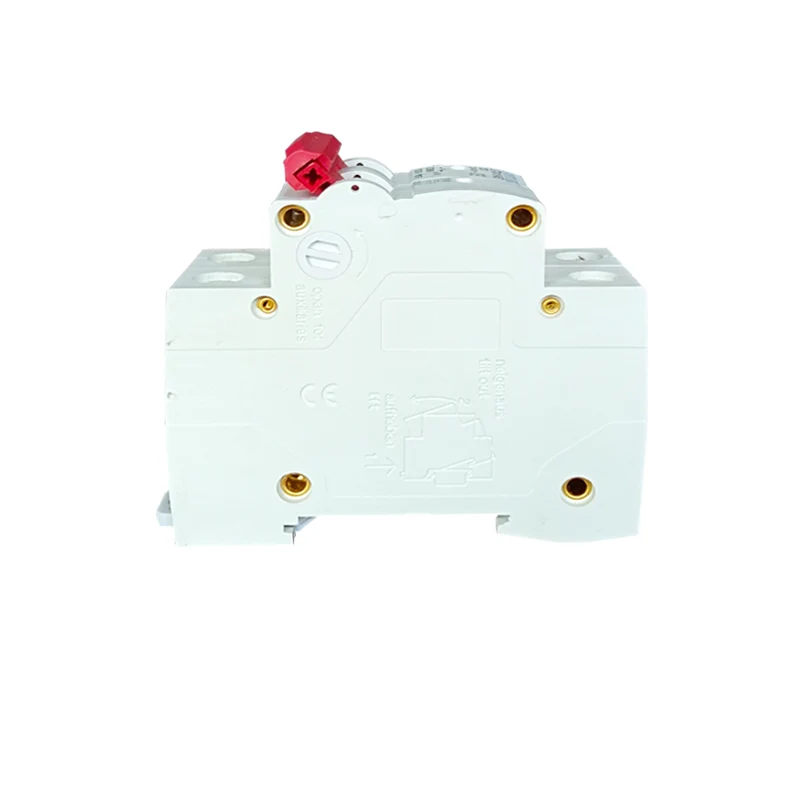

Kurva D MCB miniatyrbrytare

Genom att uppfylla ett antal internationella säkerhetsstandarder och auktoritativa certifieringar ger kurva D MCB Miniature Circuit Breaker tillförlitligt skydd för elektriska system och används allmänt i en mängd olika applikationer där hög säkerhet och stabilitet krävs. När du väljer och använder kurva D MCB: er rekommenderas att valet baseras på specifika elektriska systemkrav och lastegenskaper och att de relevanta installations- och underhållskoderna följs.

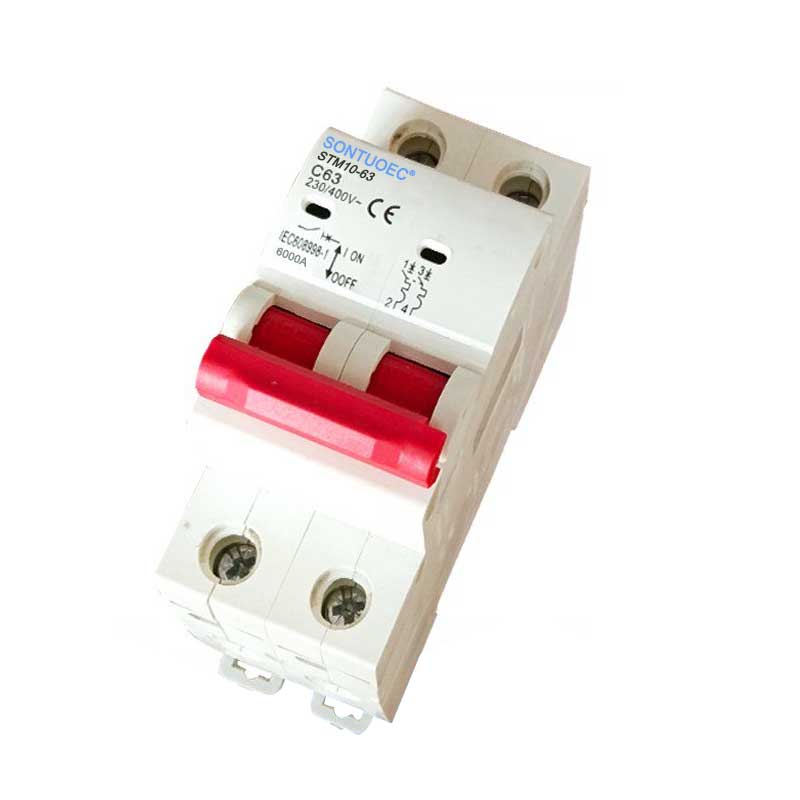

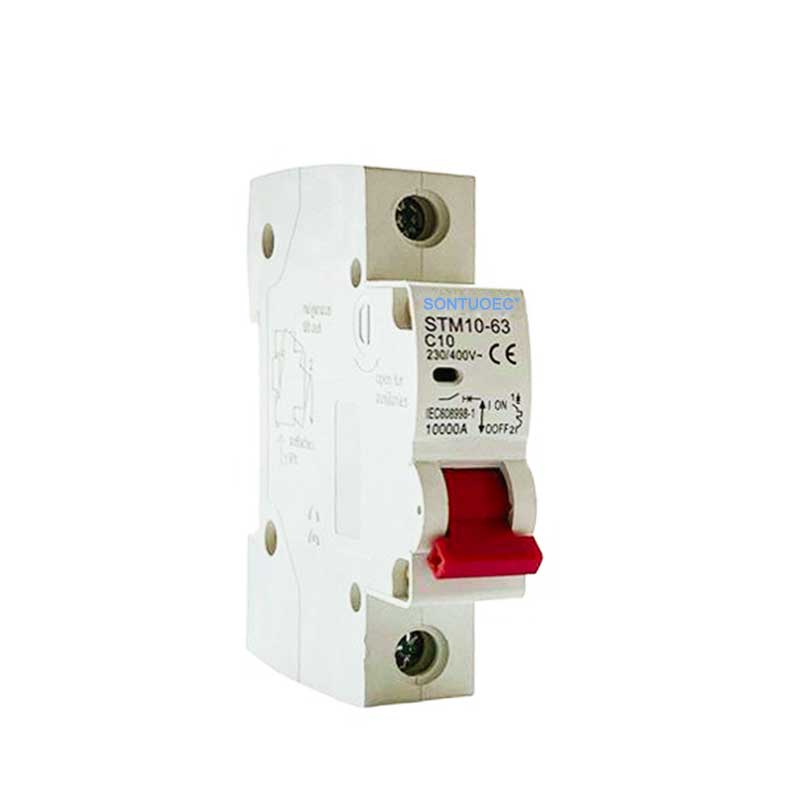

Modell:STM10-63

Skicka förfrågan

Produktbeskrivning

Standard		IEC/EN 60898-1
Elektrisk drag	Klassad ström i	A	1,2,4,610,16,20,25,32,40,50,63a
	Polack	P	1p, 2p, 3p, 4p
	Nominell spänning UE	V	AC 230/400
	Isoleringsspänning	V	500
	Nominell frekvens	HZ	50/60
	Nominell brytkapacitet	A	3000, 4500, 6000
	Nominell impuls Tål spänning (1,2/50) UIMP	V	4000
	Dielektrisk testspänning vid Ind.Freq.För 1 minut	Kv	2
	Föroreningsgrad		2
	Termomagnetisk frisläppande karakteristik		B, C, D
Mekanisk drag	Elektriskt liv	t	4000
	Mekaniskt liv	t	10000
	Skyddsgrad		IP20
	Referenstemperatur för inställning av termisk element	ºC	30
	Omgivningstemperatur (med dagligt genomsnitt ≤35ºC)	ºC	-5 ~+40 (specialansökan se Korrigering av temperaturkompensation)
	Lagringstemperatur	ºC	-25 ~+70

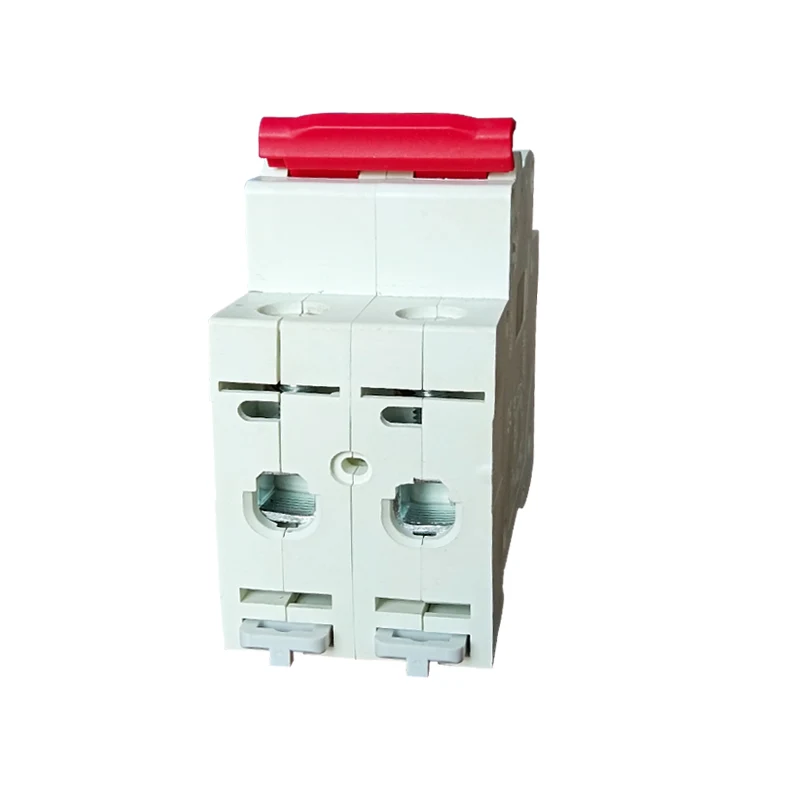

Installation	Terminalanslutningstyp		Kabel/stifttyp
	Terminalstorlek topp/botten för kabel	mm2	25
		Awg	18-3
	Terminstorlekens topp/botten för samlingsstång	mm2	25
		Awg	18-3
	Åtdragningsmoment	N*m	2
		I lbs	18
	Montering		På din järnväg EN 60715 (35 mm) med hjälp av snabbklippanordningen
	Förbindelse		Från topp och botten

Produktegenskaper

 Betygsström och spänning: Kurva D MCBS är lämpliga för ett brett spektrum av nominella strömmar, såsom 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, etc., såväl som för klassade spänningsområden såsom 110V, 220V, 400V, etc. och frekvenser för 50/60/60 -HYD.

 Uttagens egenskaper: Kurva D MCBS är särskilt lämpliga för höga induktiva belastningar och distributionssystem som genererar stora inrush -strömmar, såsom elektrisk utrustning som genererar pulserade strömmar, små motorer, etc. De kan användas i ett brett utbud av applikationer, såsom kraftfördelningssystem, kraftdistributionssystem och kraftförsörjningssystem. Dess omedelbara brytningsström är vanligtvis 10-40 gånger den nominella strömmen, vilket innebär att den snabbt kan avbryta kretsar och skydda utrustningen från skador under plötsliga strömökningar.

 Kortslutningsskydd: D-kurv MCB: er har en hög kortslutningskapacitet, såsom den nominella kortslutningskapaciteten på 6KA för vissa produkter, vilket på ett tillförlitligt sätt kan skydda kretsar från kortslutningsströmmar.

 Säkerhetsstandarder och certifieringar: Dessa produkter uppfyller vanligtvis ett antal internationella säkerhetsstandarder, såsom EN/IEC 60898, som/NZS 60898.1, IEC60947-2, etc., och har erhållit auktoritativa certifikat som CE, CB, CCC, TUV, etc. för att säkerställa att produkterna är säkra och pålitliga.

Curve D MCB Miniature Circuit Breaker
