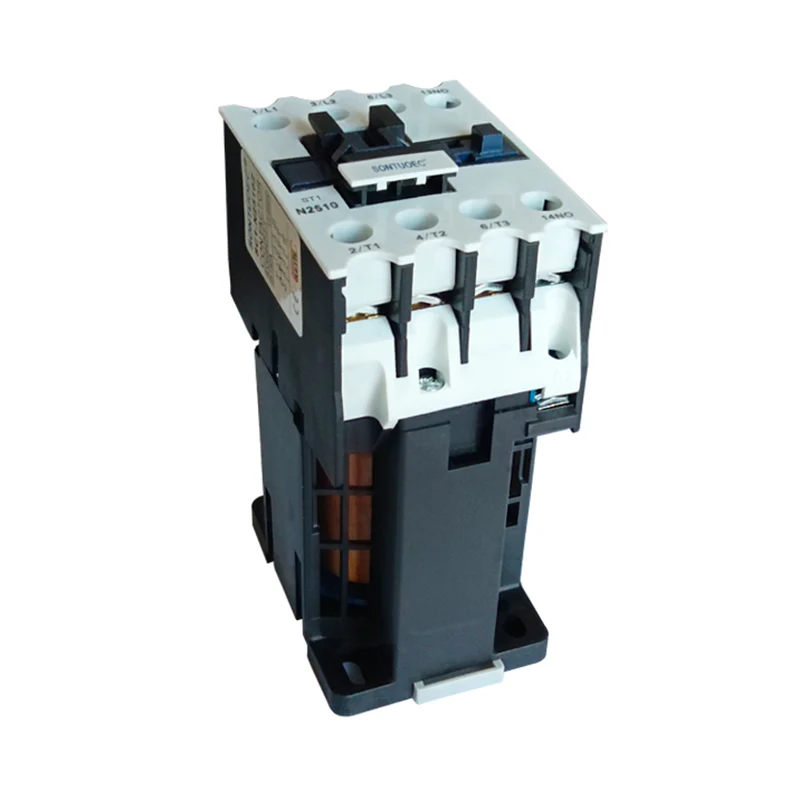

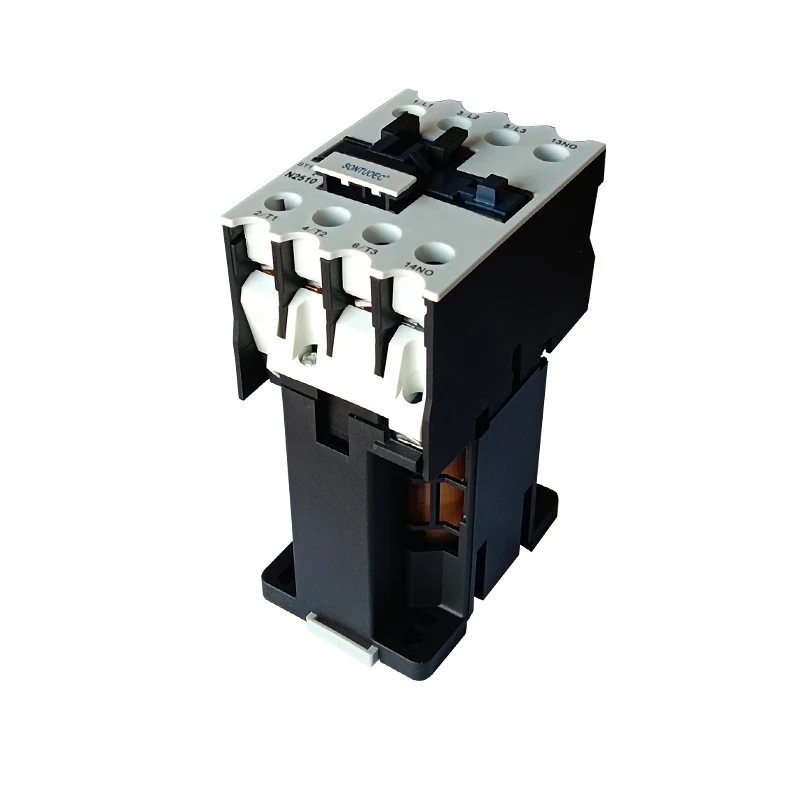

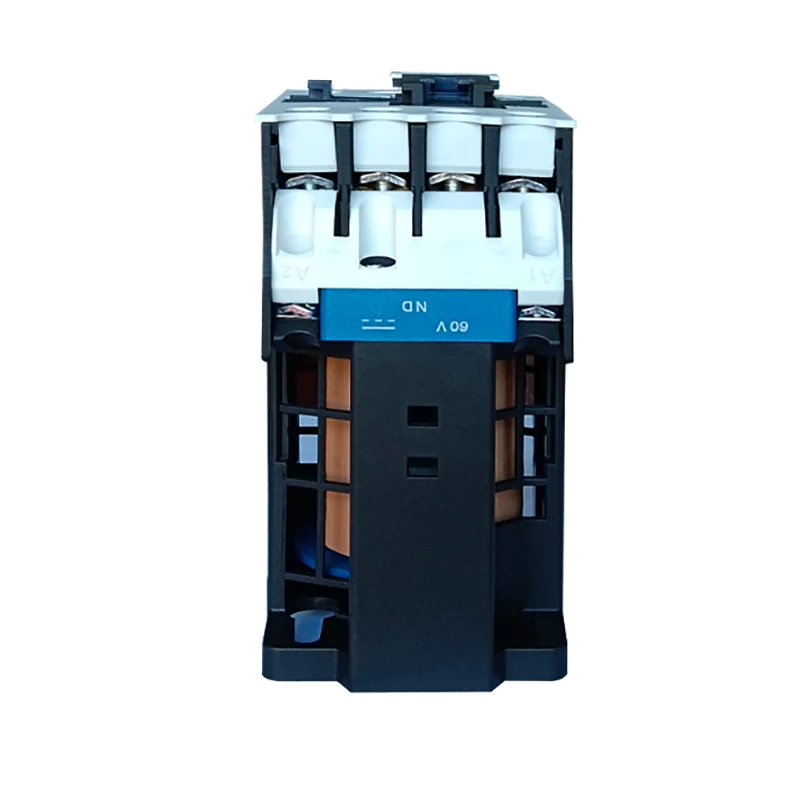

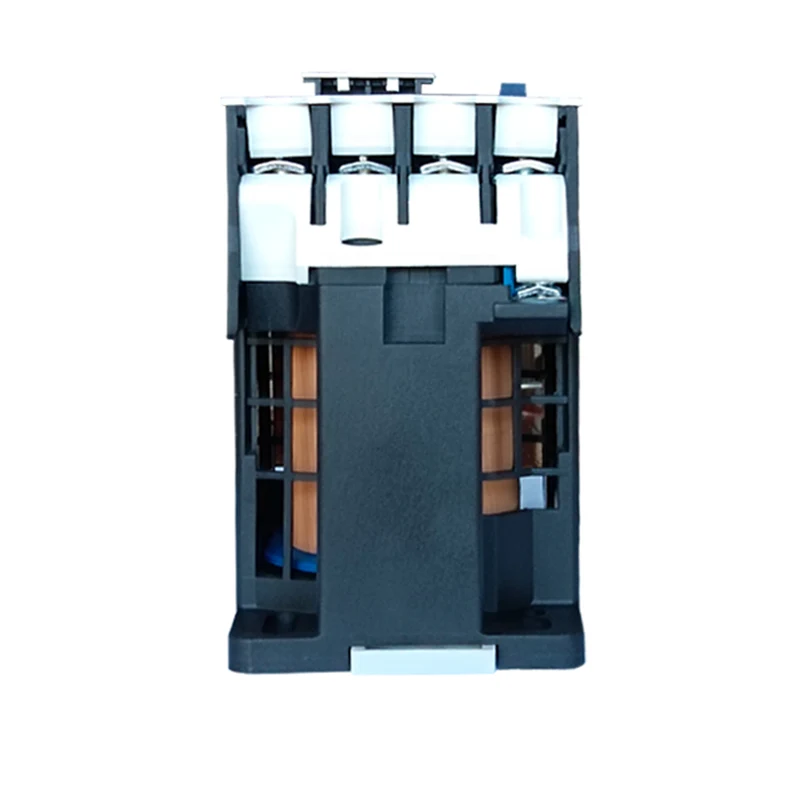

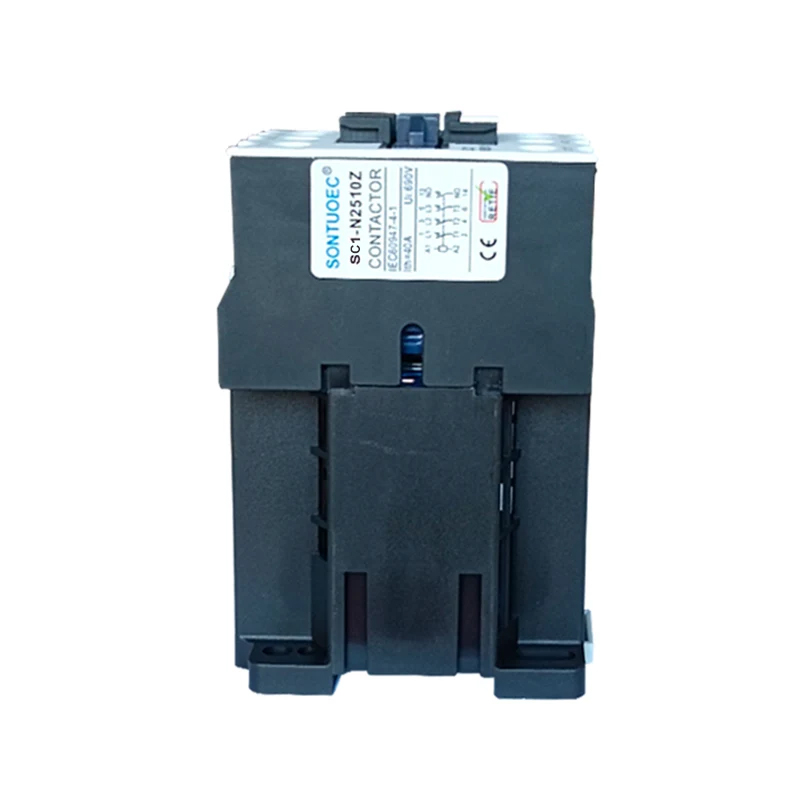

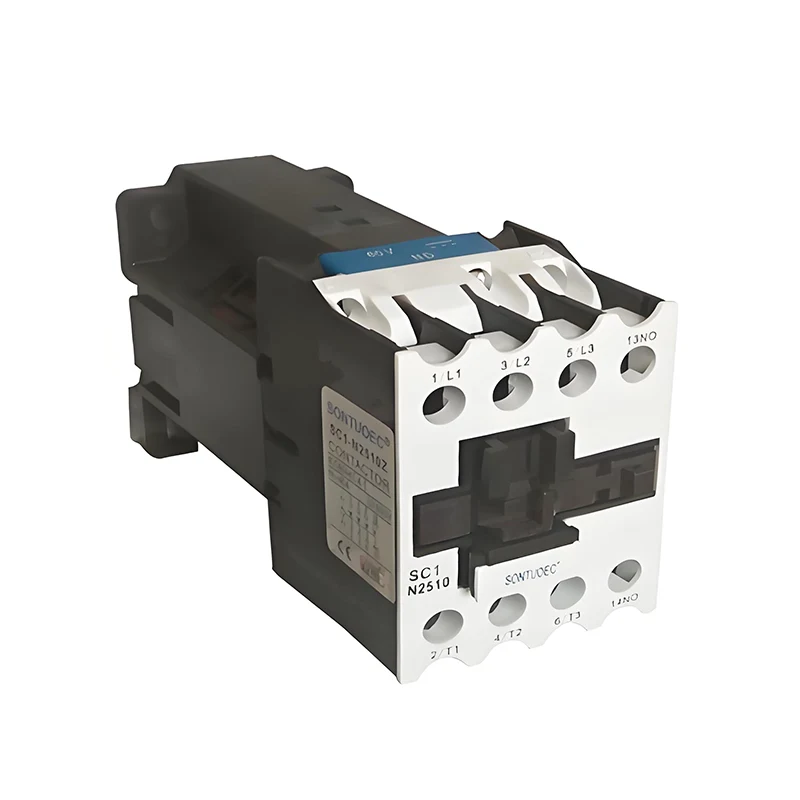

DC magnetkontaktor

Driftsprincip

När spolen för en DC -magnetkontaktor aktiveras genererar DC -strömmen i spolen ett magnetfält. Detta magnetfält kommer att få den statiska järnkärnan att generera elektromagnetisk sug, som lockar den rörliga järnkärnan och därmed driver kontaktsystemet att agera. Normalt kommer de normalt stängda kontakterna att öppna och de normalt öppna kontakterna stängs och inser att på/av -kontrollen av kretsen. När spolen avaktiveras försvinner den elektromagnetiska sugen, den rörliga järnkärnan återställs under våren, och kontakterna återgår till sitt ursprungliga tillstånd.

Huvudstruktur och egenskaper

Elektromagnetiskt system: inklusive spole, statisk järnkärna och rörlig järnkärna och andra komponenter, är den viktigaste delen av att generera magnetfält och kontrollera kontakternas verkan.

Kontaktsystem: inklusive normalt öppna kontakter och normalt stängda kontakter, som används för att styra kretsen på och av. Kontaktmaterial har vanligtvis god elektrisk konduktivitet och hög temperaturprestanda.

Bågsläckningsanordning: Används för att släcka bågen när kontakten bryts för att skydda kontakten från skador. För stora kapacitetskontaktorer är utformningen av bågsläckningsanordningen särskilt viktig.

DC Magnetic Contactor kännetecknas av enkel struktur, tillförlitlig åtgärd, lång livslängd och enkelt underhåll. Samtidigt, på grund av användningen av DC -strömförsörjning, har den låg energiförbrukning och brus.

Urval och försiktighetsåtgärder

När du väljer en DC -magnetisk kontaktor måste följande faktorer beaktas:

Nominell spänning: Se till att den valda kontaktorns nominella spänning matchar DC -spänningen i kretsen.

Nominell ström: Enligt mängden lastström i kretsen väljer du en kontaktor med lämpligt nominellt strömvärde. Samtidigt är det också nödvändigt att överväga överbelastningskapaciteten och kortslutningens kapacitet för kontaktorn.

Kontaktformulär och nummer: Enligt efterfrågan på kretsstyrning väljer du lämpligt kontaktformulär och nummer. Till exempel, om normalt öppna eller normalt stängda kontakter krävs och hur många kontakter som behövs.

Varumärke och kvalitet: Välj välkända varumärken och högkvalitativa produkter för att säkerställa kontaktorns tillförlitlighet och livslängd. Tänk också på faktorer som produktens service efter försäljning och teknisk support.

När du använder DC -magnetkontaktorer måste du vara uppmärksam på följande frågor:

Rätt ledningar: Se till att ledningarna för kontaktorn är korrekt för att undvika fel ledningar som leder till kretsfel eller skador på kontaktorn.

Regelbunden inspektion och underhåll: Kontrollera och underhålla kontaktorn regelbundet, inklusive rengöring av kontakterna, kontrollera spolmotståndet och isoleringsmotståndet. Se till att kontaktorn är i gott skick.

Undvik överbelastning och kortslutning: Undvik att låta kontaktorn arbeta under överbelastning eller kortslutning under lång tid för att undvika att skada kontaktorn och påverka kretsens stabilitet.
