DC MCB miniatyrbrytare

DC MCB Miniature Circuit Breaker är en elektrisk switch speciellt utformad för automatisk drift i DC -kretsar. Dess huvudfunktion är att skydda automatiska enheter från överbelastning, kortkretsar och andra felfaror och att säkerställa säkerheten för hela kraftsystemet. När strömmen som strömmar genom kretsen överskrider klassificeringen för DC MCB, eller när läckström detekteras i kretsen, kommer DC MCB automatiskt att koppla bort kretsen och därmed förhindra kretsen att skadas på grund av överbelastning, kortslutning eller läckage.

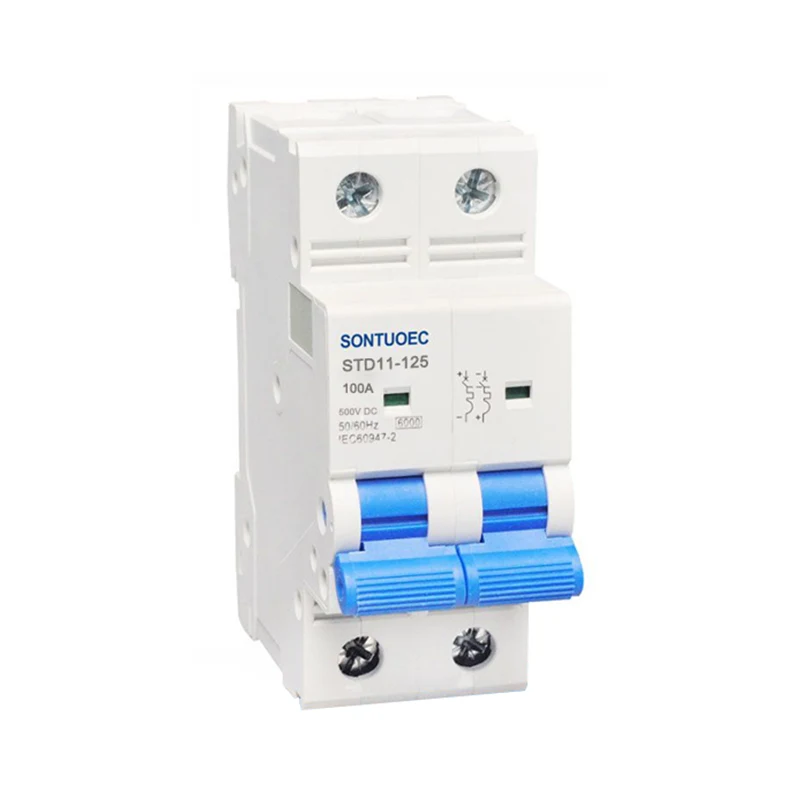

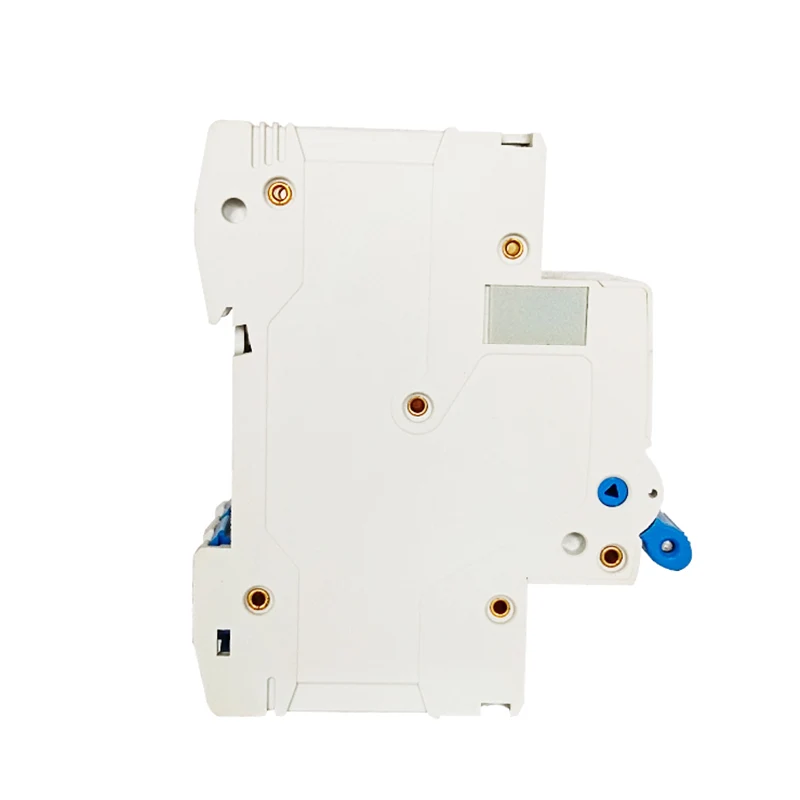

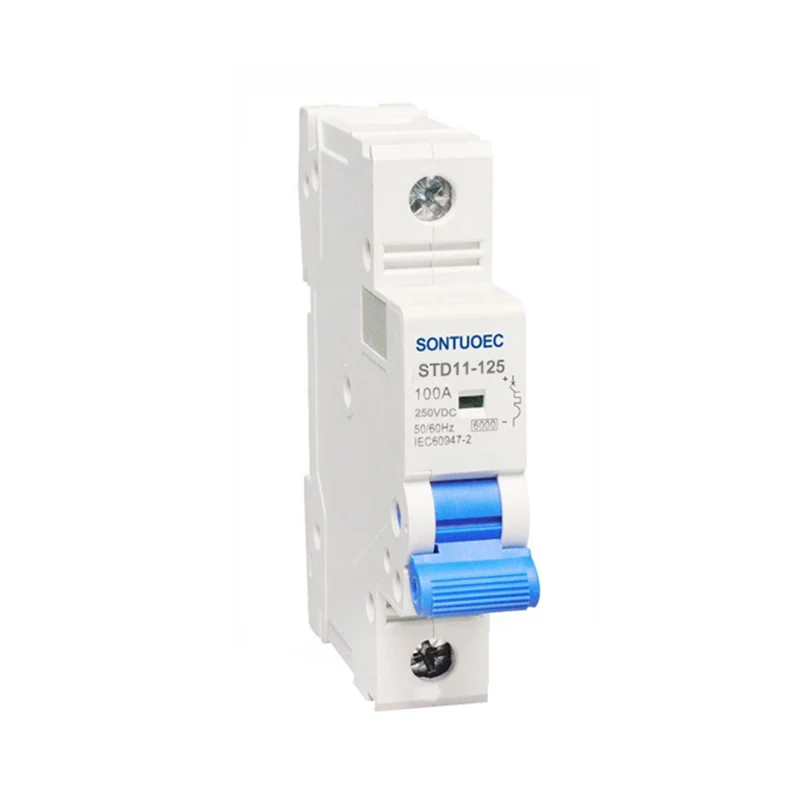

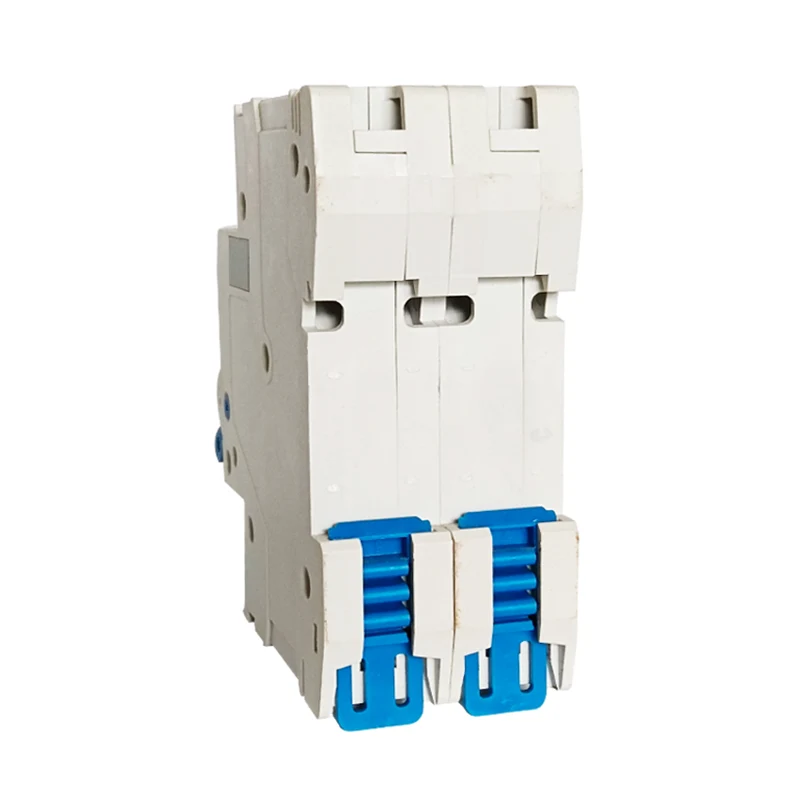

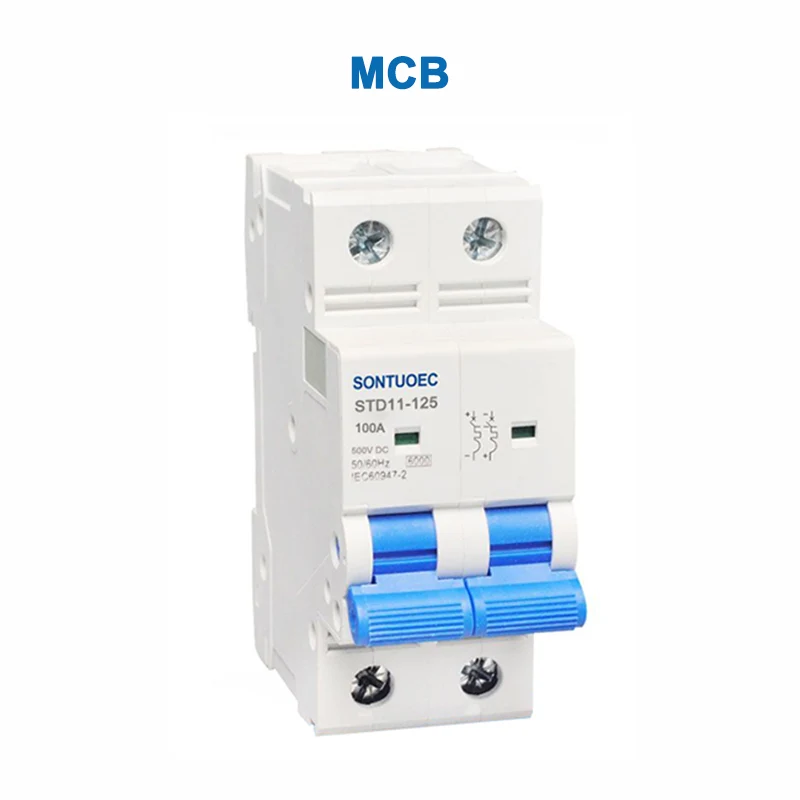

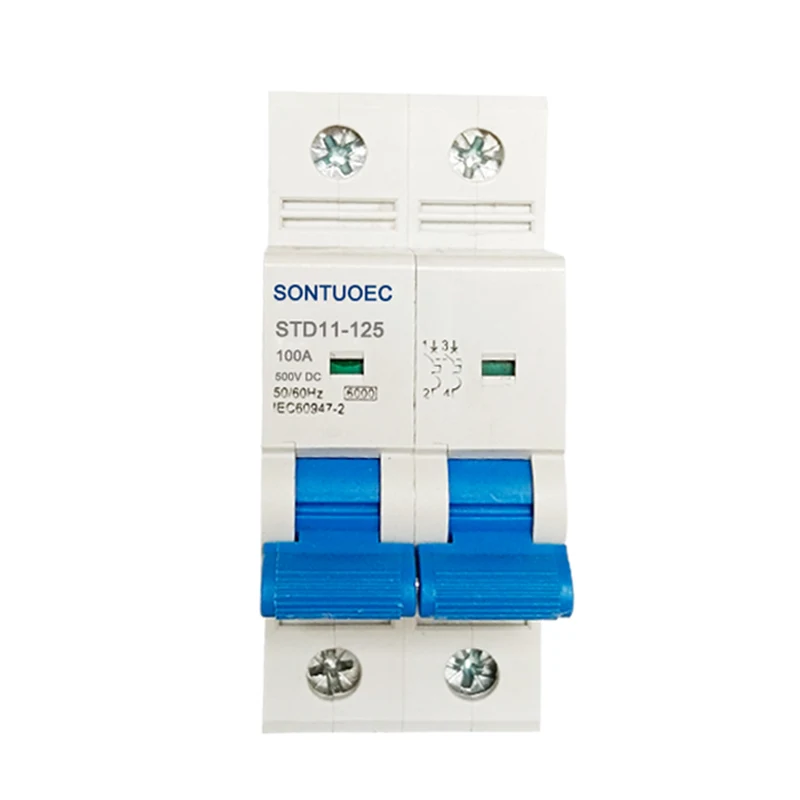

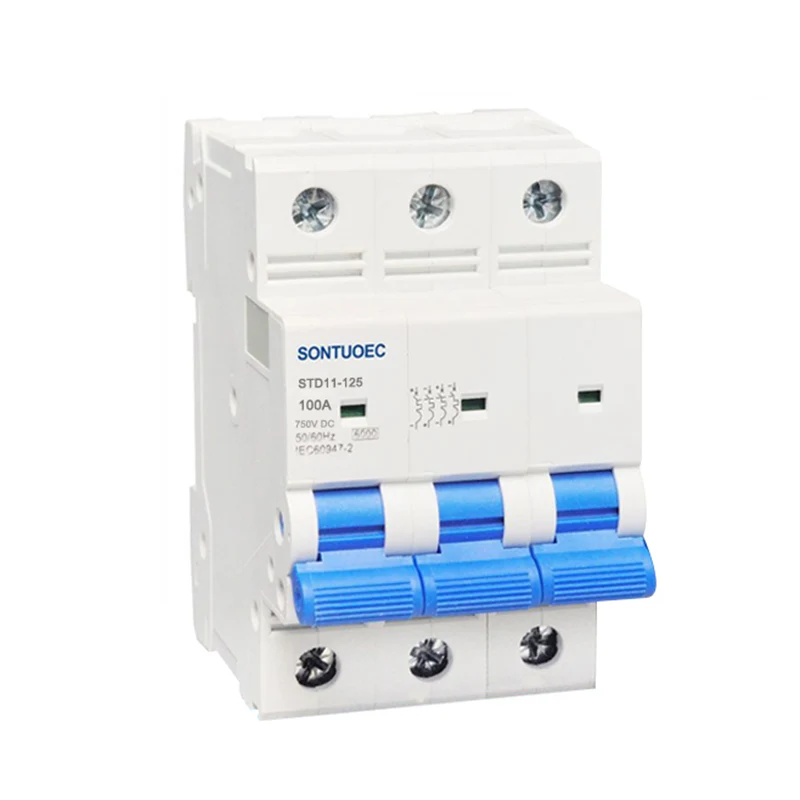

Modell:STD11-125

Skicka förfrågan

Produktbeskrivning

Modell	STD11-125
Standard	IEC60898-1
Polera	1p, 2p, 3p, 4p
Trippkurva	B, C, D
Klassad kortslutningskapacitet (ICN)	3KA, 4.5KA, 6KA
Klassad ström (i)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A
Nominell spänning (UE)	DC 24,48,120,250,500,750,1000
Magnetiska frisättningar	B -kurva: Mellan 3in och 5 in C Curve: Mellan 5in och 10in D Curve: Mellan 10in och 14in
Elektromekanisk uthållighet	Över 6000 cykler

Driftsprincip

Driftsprincipen för DC MCB -miniatyrströmbrytaren är baserad på de termiska och elektromagnetiska effekterna av elektrisk ström. När en kontinuerlig överström flyter genom en DC MCB, upphettas dess inre bimetal och avleds genom böjning, vilket frigör den mekaniska spärren och stänger av kretsen. Dessutom, i fallet med en kortslutning, orsakar den plötsliga ökningen av strömmen kolven som är förknippad med DC MCB: s anfallspol eller magnetventil för att elektromekaniskt förskjuta, vilket utlöser resmekanismen för att skära av kretsen.

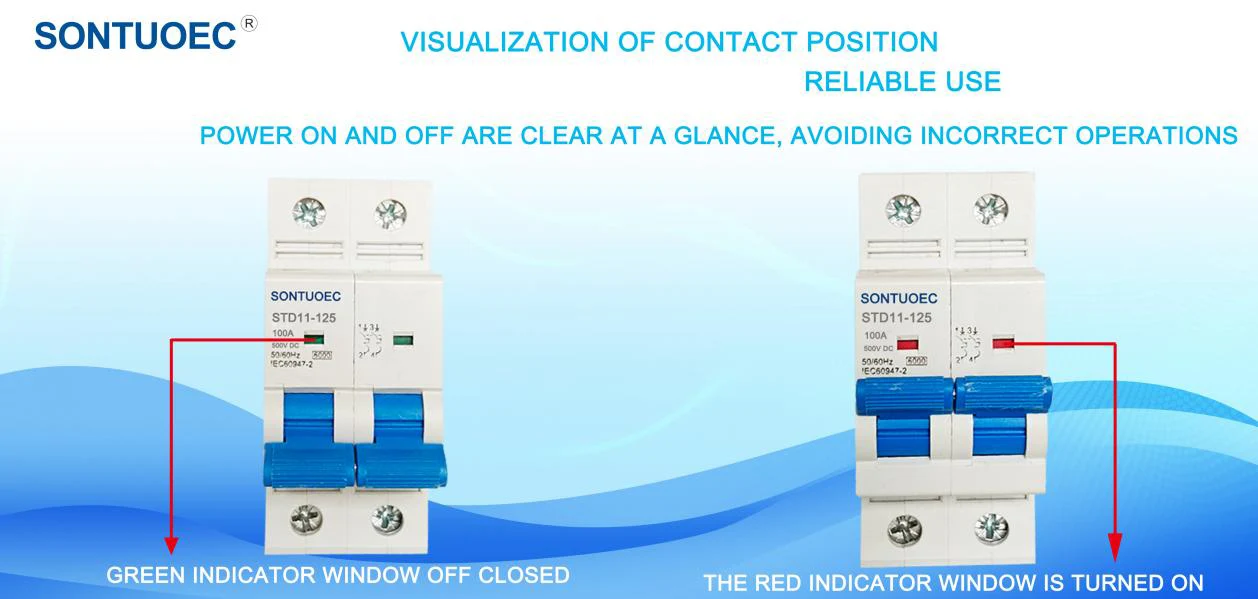

DC MCB Miniature Circuit Breaker

Huvudfunktioner

Specialbågsläckning och nuvarande begränsningssystem: DC MCB antar en speciell bågsläckning och nuvarande begränsande system, som snabbt kan bryta felströmmen i DC -distributionssystemet och förhindra generering och spridning av ARC.

Hög känslighet och snabbt svar: DC MCB kan upptäcka små läckströmmar och klippa av kretsen på mycket kort tid, vilket ger omedelbart skydd.

Återanvändbar: Till skillnad från konventionella säkringar kan DC MCB återställas manuellt eller automatiskt efter en resa, vilket eliminerar behovet av ersättning.

Flera nuvarande betyg tillgängliga: DC MCBS finns tillgängliga i en mängd olika aktuella betygsspecifikationer.

Icke-polariserad och polariserad: DC MCB på marknaden kategoriseras huvudsakligen till polariserade och icke-polariserade. Polariserad DC MCB: er måste ägna särskild uppmärksamhet åt strömriktningen vid anslutning, medan icke-polariserad DC MCBS kan ge säkerhetsskydd oavsett strömningsriktningen.

Ansökningsområde

DC MCB: er används allmänt när DC -kraftskydd krävs, såsom datacenter, fotovoltaiska kraftproduktionssystem, energilagringssystem och laddningshögar. Särskilt på energilagringsmarknaden, där strömriktningen ofta är dubbelriktad (laddning/urladdningsläge), är det nödvändigt att använda icke-polariserad DC MCBS.
