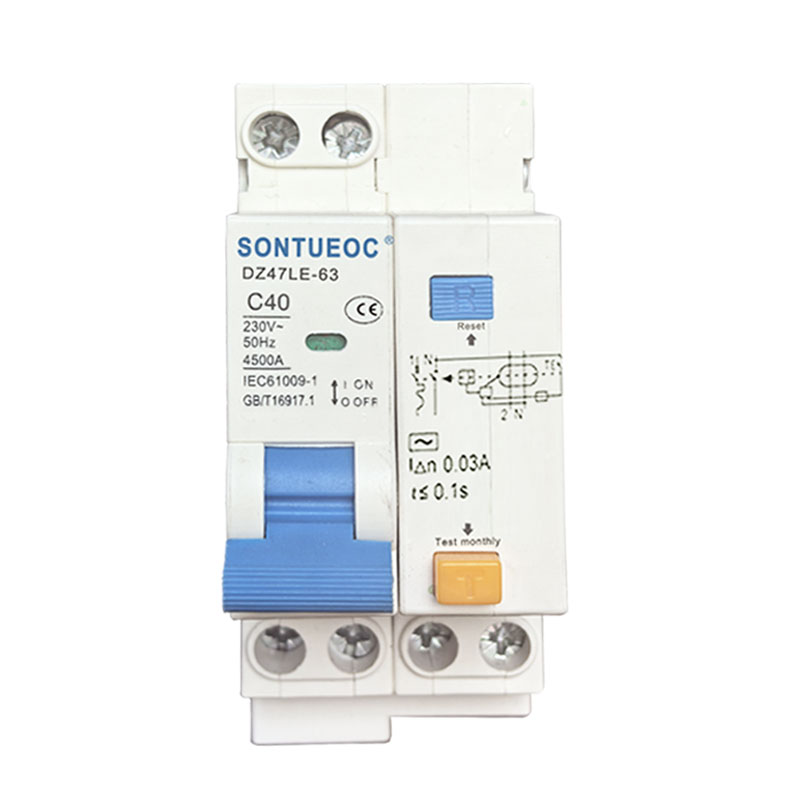

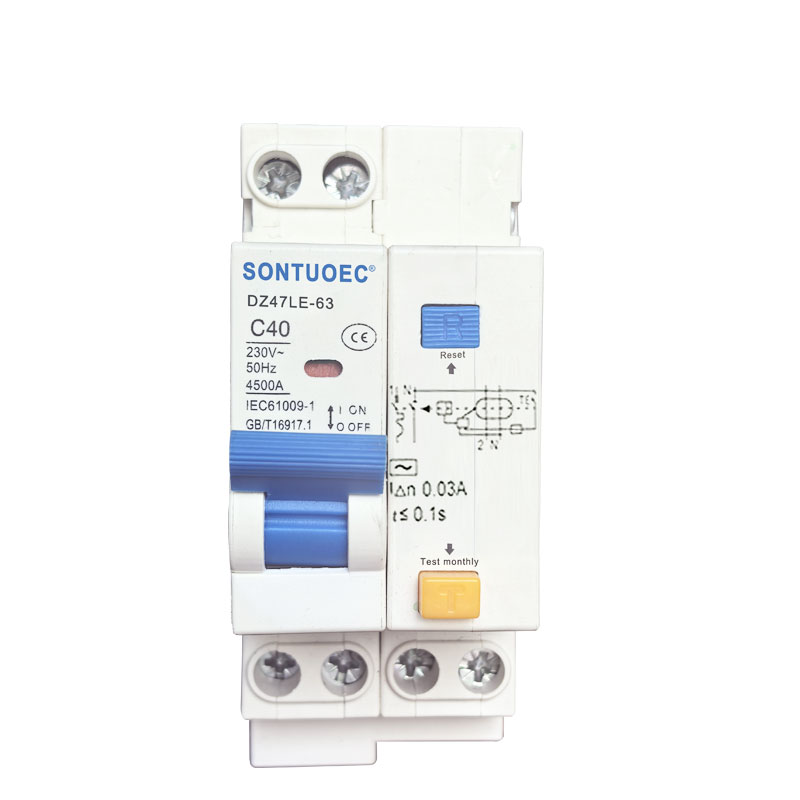

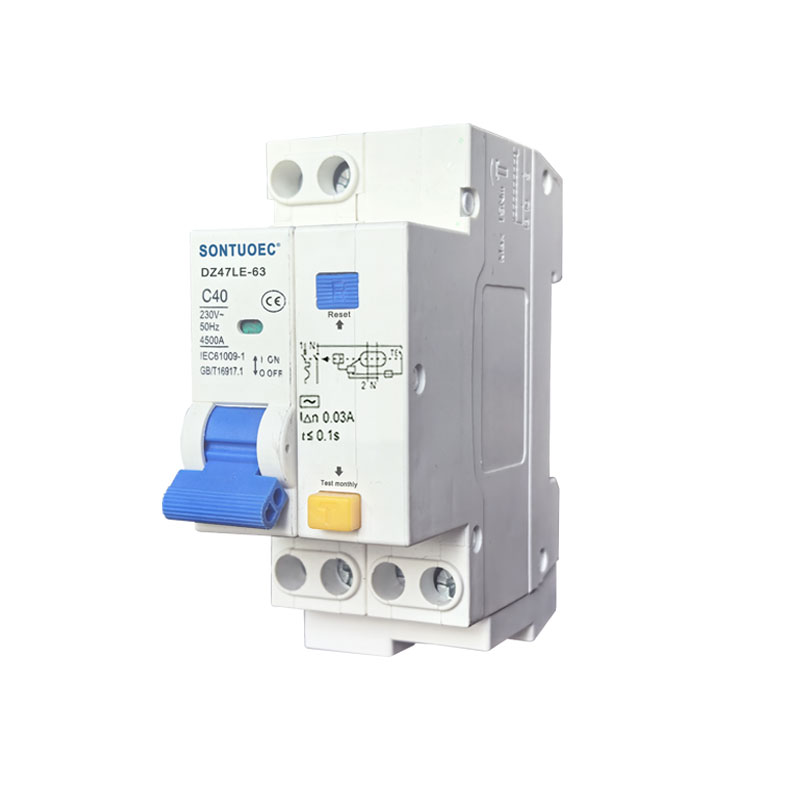

Dz47le-63 RCBO-serien Läckströmsbrytare

SONTUOEC är en av de kinesiska leverantörerna/tillverkarna som specialiserat sig på tillverkning av olika små elektriska apparater.DZ47LE gäller till en linje av AC 50/60Hz märkspänning 230V för enpolig tvåledare , 2 polig för för 4 polig e eller 3 pol e. 4 polig och märkström upp till 63A. Den kan skydda linjen och motorn från överbelastning och kortslutning Den kan även användas för sällsynta linjeomvandlingar och sällsynta motorstarter. Den överensstämmer med standarderna i IEC61009.1.

Modell:DZ47LE-63

Skicka förfrågan

Produktbeskrivning

Tekniska parametrar:

Märkspänning (V)	Nominell ström av ärendeinm(A)	polacker	Neutra	Bedömd CurrentIn(A)	Nominell kortslutningsbrytkapacitet Icu(KA)		Märkström Läckage Brytström	Märkström inte brytström (mA)
Märkspänning (V)	Nominell ström av ärendeinm(A)	polacker	Linel	Bedömd CurrentIn(A)	Brytkapacitet Icu(KA)	COS	(mA))	Märkström inte brytström (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

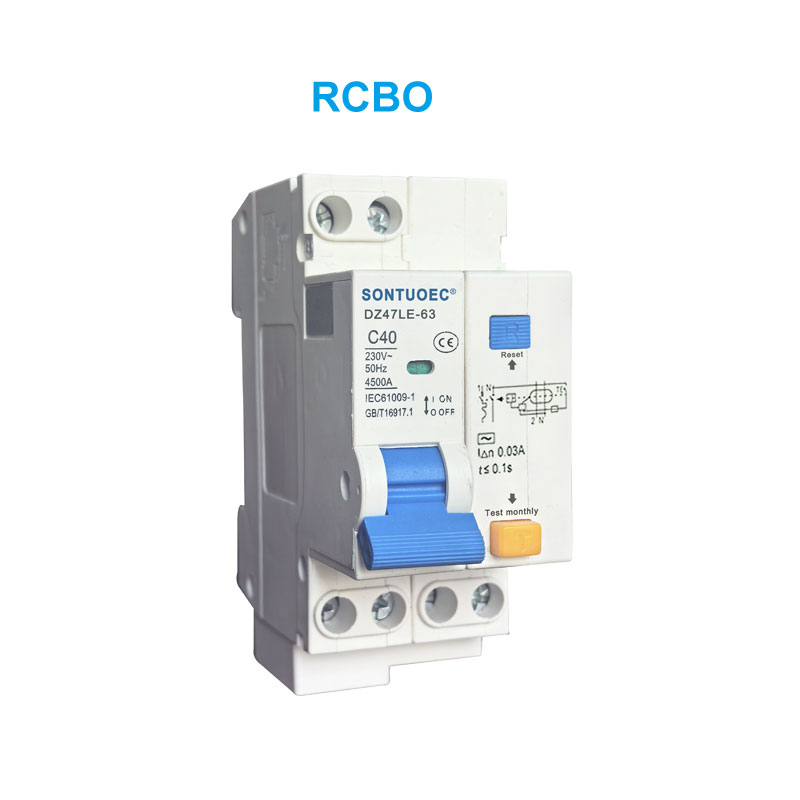

DZ47LE Restströmsbrytare med överströmsskydd (elektroniskt):

1. Ansökan

Personal och brandskydd

Kabel- och ledningsskydd mot överbelastning och kortslutning

2. Allmänna regler för att välja RCBO:

a. Nominell restström

I ≤ 30 mA: extra skydd vid direktkontakt In ≤ 300 mA: förebyggande brandskydd vid jordfelsströmmar

b. Trippklass

AC-klass - Utlösning säkerställs för sinusformade växelströmmar, oavsett om de appliceras snabbt eller långsamt ökar.

c. Utlösningskurva

C-kurva (5-10 In) skydd och kontroll av kretsarna mot överbelastning och kortslutning; skydd för resistiva och induktiva belastningar med låg startström.

D-kurva (10-14 In) skydd och kontroll av kretsarna mot överbelastning och kortslutning; skydd för kretsar som försörjer laster med hög startström vid kretsslutet (LV/LV-transformatorer, genombrottslampor).
