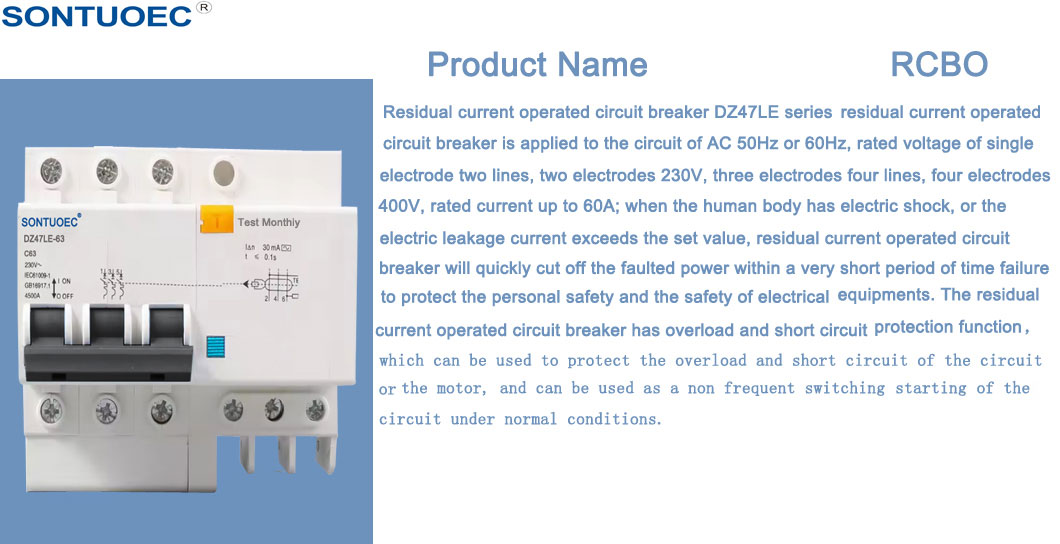

Dz47le-63-serien enhetligt utseende Storleksbrytare RCBO

1.RCBO används huvudsakligen i AC 50Hz(60Hz), märkspänning 230/400V, märkström 6A till 63A lågspänningsterminaldistributionssystem. RCBO är lika med MCB+RCD-funktionen; Den används för skydd mot elektriska stötar och skydd mot mänsklig indirekt kontakt, skydd av elektrisk utrustning när människokroppen vidrör elektricitet eller elektriska nätverksläckström överstiger det angivna värdet, och överbelastnings- och kortslutningsskydd; Det kan också vara en icke-frekvensoperatör i kretsen, som används vilt i bostads- och kommersiella distrikt. Den uppfyller standarden IEC61009-1. 2.MCB används i AC50/60Hz, märkspänning på 230V3, 4 poler 400V, märkström till 63A för överbelastnings- och kortslutningsskydd samt för oregelbunden växling i normala fall. Den används flitigt för industri, kommersiell och hushåll. Denna produkt överensstämmer med IEC60898-standarden. 3.RCCB är i överensstämmelse med standarderna i IEC61008. Den kan bryta felkretsen omedelbart vid risk för stötar eller jordläckage av stamledningen. Det är därför lämpligt för att undvika risken för stötar och brand orsakad av jordläckage. Den kan användas i kretsar upp till enfas 240V, trefas 505 eller 6V0, 505 415.

Modell:DZ47LE-63

Skicka förfrågan

Produktbeskrivning

Specifikationer:

RCBO

	Standard	Enhet	IEC/EN 61009-1
Elektrisk	Läge		Elektronisk typ
drag	Typ (vågform av jordläckaget avkänd)		A, AC
	Termomagnetisk frigöringsegenskaper		B,C,D
	Märkström ln	A	6,10,16,20,25,32,40,63
	polacker	P	1P+N, 3P+N
	Märkspänning Ue	V	AC 230, 400
	Nominell känslighet I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Nominell resttillverknings- och brottkapacitet l△m	A	500
	Nominell kortslutningskapacitet Icn	A	6000
	Paustid under I△n	S	≤0,1
	Nominell frekvens	Hz	50/60
	Nominell impulsmotståndsspänning(1,2/50)Uimp	V	4000
	Dielektrisk testspänning vid ind.Freq i 1min	kV	2
	Isolationsspänning Ui	V	250
	Föroreningsgrad		2
Mekaniska egenskaper	Elektrisk livslängd		4000
	Mekaniskt liv		10000
	Felströmsindikator		JA
	Skyddsgrad		IP20
	Omgivningstemperatur	ºC	-5~+40(Specialapplikation se
	(med dagligt genomsnitt ≤35ºC)	ºC	temperaturkompensationskorrigering)
	Förvaringstemperatur	ºC	-25~+70
Installation	Typ av terminalanslutning		Kabel/Pin-typ samlingsskena/U-typ samlingsskena
	Terminalstorlek topp/botten för kabel	mm2	25
	Terminalstorlek topp/botten för kabel	AWG	5 月18日
	Plintstorlek topp/botten för samlingsskena	mm2	25
	Plintstorlek topp/botten för samlingsskena	AWG	3 maj 18

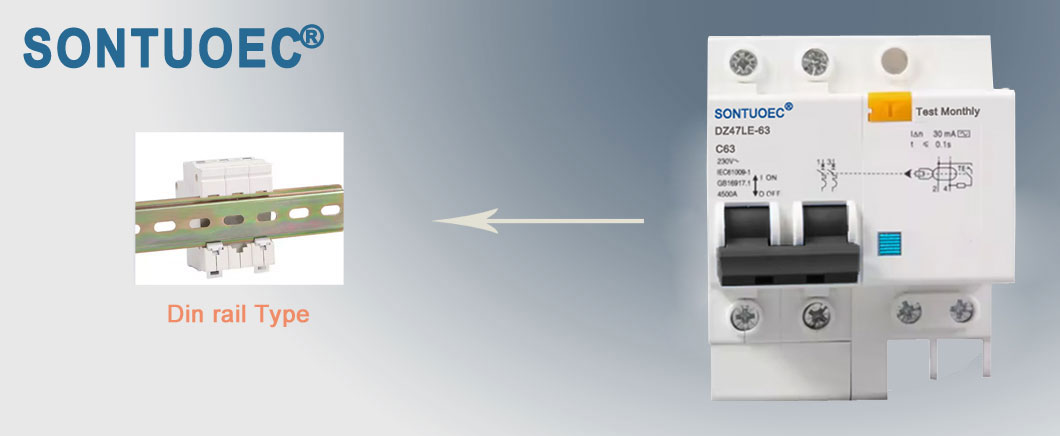

	Montering		På DIN-skena EN 60715(35mm) med hjälp av snabbklämningsanordning
	Förbindelse		Från toppen

Översikt över produkt:

1. Tillhandahålla skydd mot jordfel/läckström och funktion av isolering

2. Hög kortslutningsström tål kapacitet3. Gäller för plint och stift/gaffel-typ samlingsskenor

5. Koppla automatiskt från kretsen när jordfel/läckström uppstår och överskrider den nominella känsligheten

6. Oberoende av strömförsörjning och nätspänning, och fri från yttre störningar, spänningsfluktuationer.

MCB

Modell	MCB
Standard	IEC60898-1
Pole	1P,2P,3P,4P
Tripping Curve	B,C,D
Nominell kortslutningskapacitet (Icn)	3KA,4,5KA,6KA,10KA
Märkström (in)	1,2,4,6,10,16,20,25,32,40,50,63A
Märkspänning (Un)	AC230(240)/400(415)V
Magnetiska släpp	B-kurva: mellan 3 och 5 tum
	B-kurva: mellan 3 och 5 tum
	C kurva: mellan 5 och 10in
	C kurva: mellan 5 och 10in
	D kurva: mellan 10 och 14In
	D kurva: mellan 10 och 14In
Elektromekanisk uthållighet	över 6000 cyklerC

RCCB


	Standard	Enhet	IEC/EN 61008-1
Elektrisk	Typ (vågform av jordläckaget avkänd)		AC,A
Särdrag	Märkström In	A	16,25,32,40,63
	polacker	P	2,4
	Märkspänning Ue	V	230/400
	Bedömd känslighet I n	A	0,01,0,03,0,1,0,3
	Isolationsspänning Ui	V	500
	Bedömd resttillverkning och	A	630
	brottkapacitet I m
	Kortslutningsström I c	A	4500/6000
	SCPD säkring	A	6000
	Paustid under I n	s	<0,1
	Nominell frekvens	Hz	50/60
	Föroreningsgrad		2
Mekanisk	Elektrisk livslängd	t	4000
drag	Mekaniskt liv	t	20000
	Felströmsindikator		Ja
	Skyddsgrad		IP20
	Omgivningstemperatur	C	Från -25C till 40C
	(med dagligt genomsnitt 35 )
	Förvaringstemperatur	C	Från -25C till 70C

FAQ

F 1. vad är betalningstiden? S. Vi accepterar TT, 30 % deposition och 70 % saldo mot kopia av BL

F 2. Hur är leveranstiden?

A. vanligtvis tar det cirka 25 dagar för produktion

F 3. berätta för mig standarden på paketet?

A. Normalt är kartonger, men vi kan också packa det enligt dina krav.

F 4. Skulle du acceptera att använda vår logotyp?

A. Om du har bra kvantitet, är det absolut inga problem att göra OEM.

F5. Kan jag ta några prover?

A: Ja, vi stöder att ta prover innan beställningen görs. Kontakta oss bara om du har några krav.

F6. Är du original Factory?

A: Ja, vi har vår egen fabrik.

F7. Hur kan du säkerställa kvaliteten på produkterna?

S: Vi kommer att följa internationella kvalitetsstandarder för att inspektera varje vara innan vi lämnar vår fabrik. Kontakta oss Tack för att du läser. Om någon produkt uppfyller dina behov. Välkommen att skicka oss ett e-postmeddelande eller via Wechat och WhatsApp. Vi är säkra på att all information kan uppmärksammas utan dröjsmål.
