Elektrisk brytare

En elektrisk brytare är en omkopplingsanordning som kan bära och bryta ström under normala eller onormala kretsförhållanden. Dess huvudfunktion är att skydda kretsen från skador orsakade av överbelastningar, kortkretsar och andra onormala förhållanden för att säkerställa en säker och stabil drift av kraftsystemet. Vid överbelastning, kortslutning och andra fel förekommer i kretsen kan den elektriska brytaren snabbt skära av strömmen, förhindra att felet expanderar och skyddar utrustningen och personlig säkerhet.

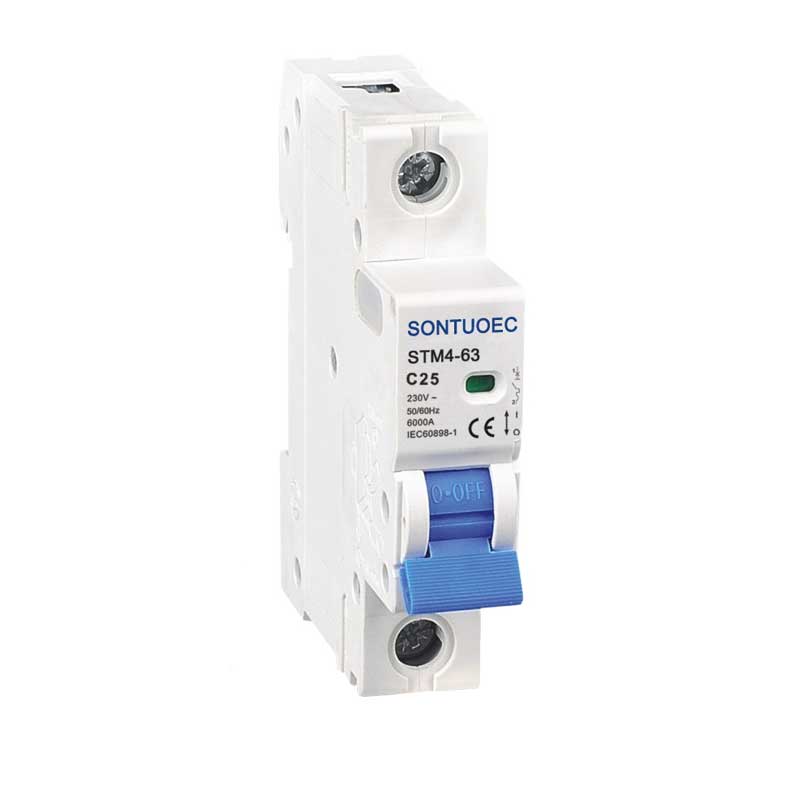

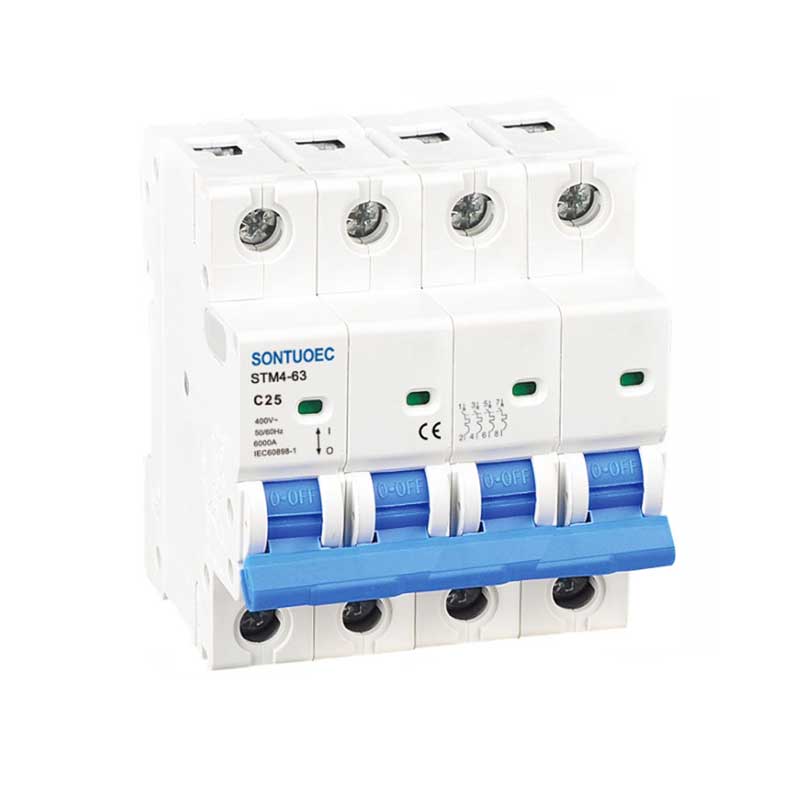

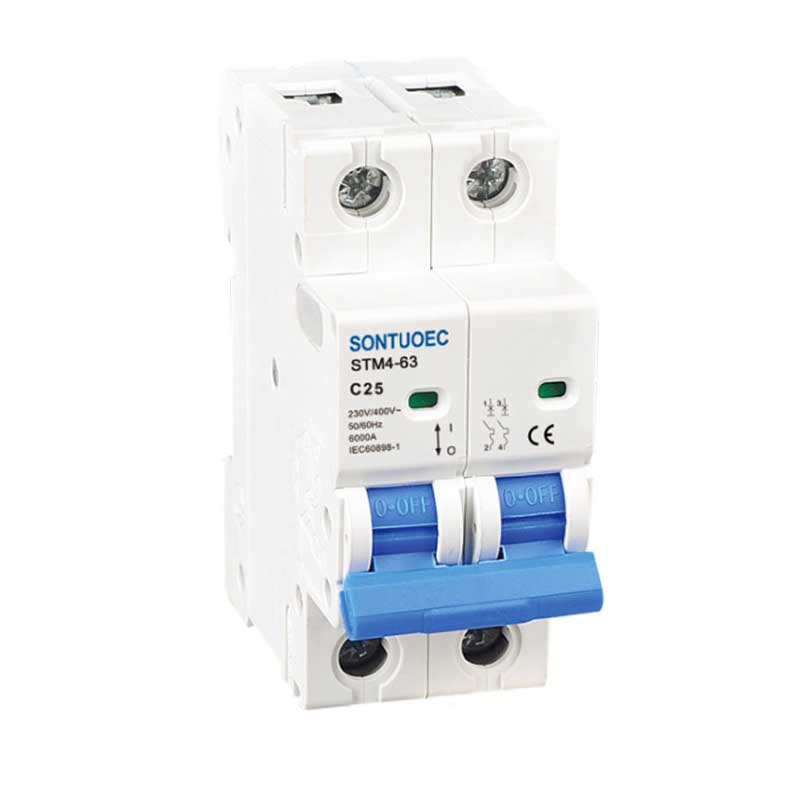

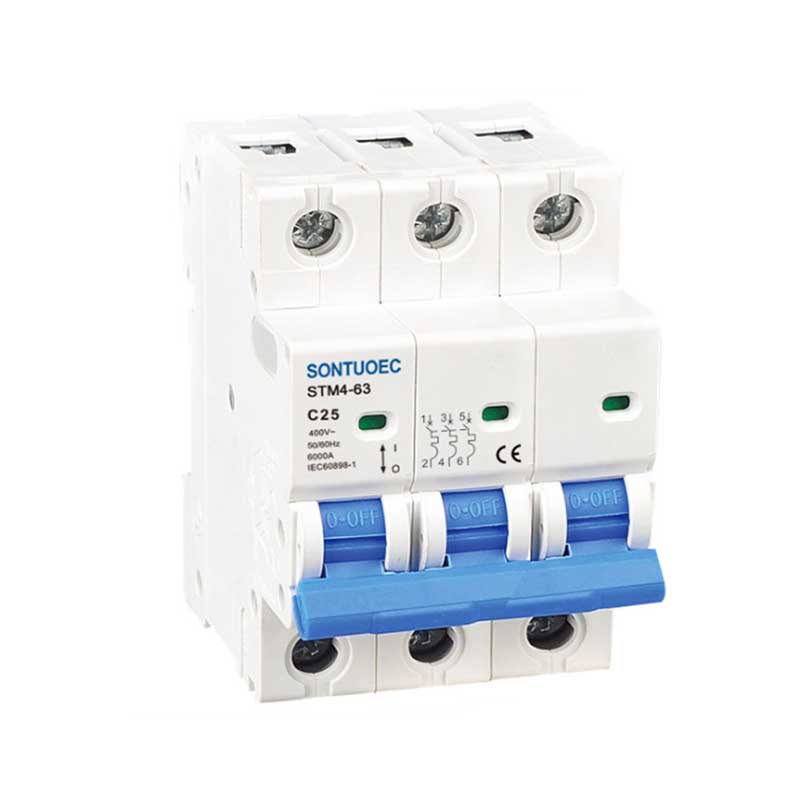

Modell:STM4-63

Skicka förfrågan

Produktbeskrivning

Modell	STM4-63
STANDARD	IEC60898-1
Polera	1p, 2p, 3p, 4p
Kortslutningskapacitet	3KA, 4.5KA, 6KA
Betyg Nuvarande (i)	1,2,4,610,16,20,25,32,40,50,63a
Betyg Spänning (UN)	AC230 (240)/400 (415) v
Betyg Frekvens	50/60Hz
Trippkurva	B, C, D
Magnetisk utsläpp	B kurva: mellan 3in och 5 in
	C -kurva: mellan 5in och 10in
	D Kurva: mellan 10in och 14in
Elektromekanisk uthållighet	över 6000 cykler

Driftsprincip

Arbetsprincipen för elektriska brytare är baserad på principerna för elektromagnetisk induktion och mekanisk överföring. När strömmen i kretsen överskrider det nominella värdet kommer det termiska elementet inuti brytaren att värmas upp och producera deformationen av bimetalet, eller så kommer elektromagneten att producera tillräckligt med sug för att göra att frånkopplingsmekanismen lagen och därmed avbryta kretsen. Dessutom har brytaren också en bågsläckningsanordning, som effektivt kan släcka bågen som genereras när man bryter strömmen och förhindrar att bågen skadar utrustning och personal.

Huvudkomponenter

Elektrisk brytare består i allmänhet av kontaktsystem, ARC -släckningssystem, driftsmekanism, anfallare, skal och så vidare. Kontaktsystem används för att ansluta och koppla bort brytaren; ARC -släckningssystem används för att släcka bågen som genereras när man bryter strömmen; Driftsmekanismen används för att förverkliga den manuella eller automatiska driften av brytaren; Tripparen är den del som utlöser verksamhetens verkan enligt felsituationen i kretsen; Skalet används för att skydda brytarens inre struktur och förhindra yttre störningar.
