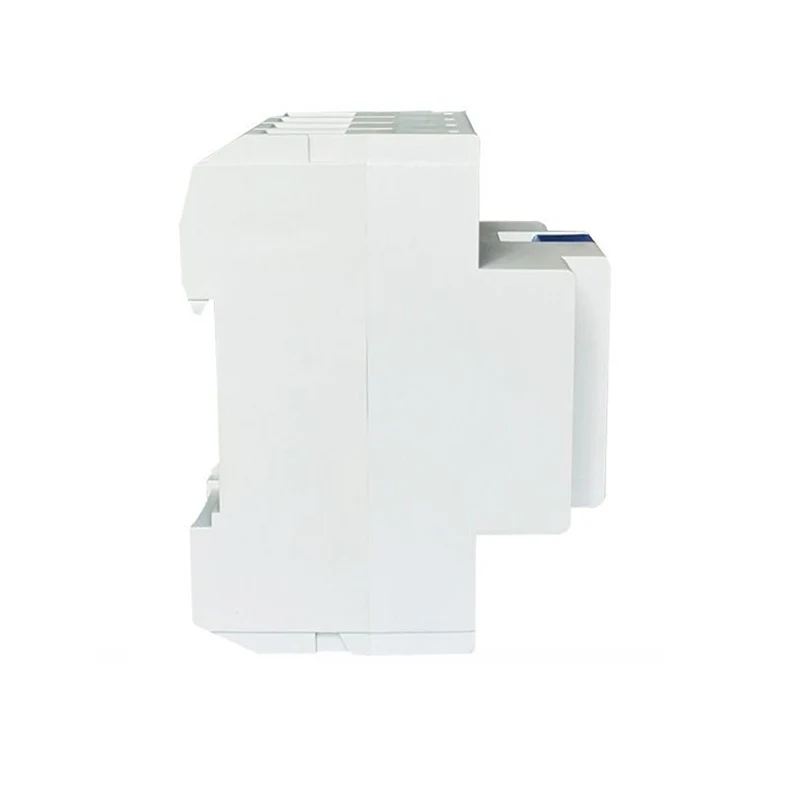

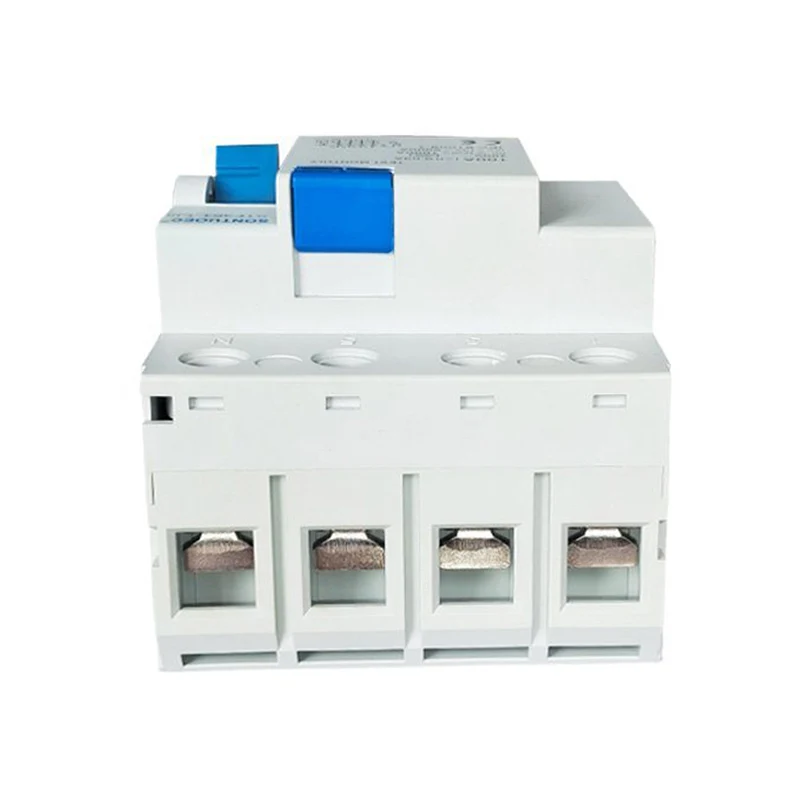

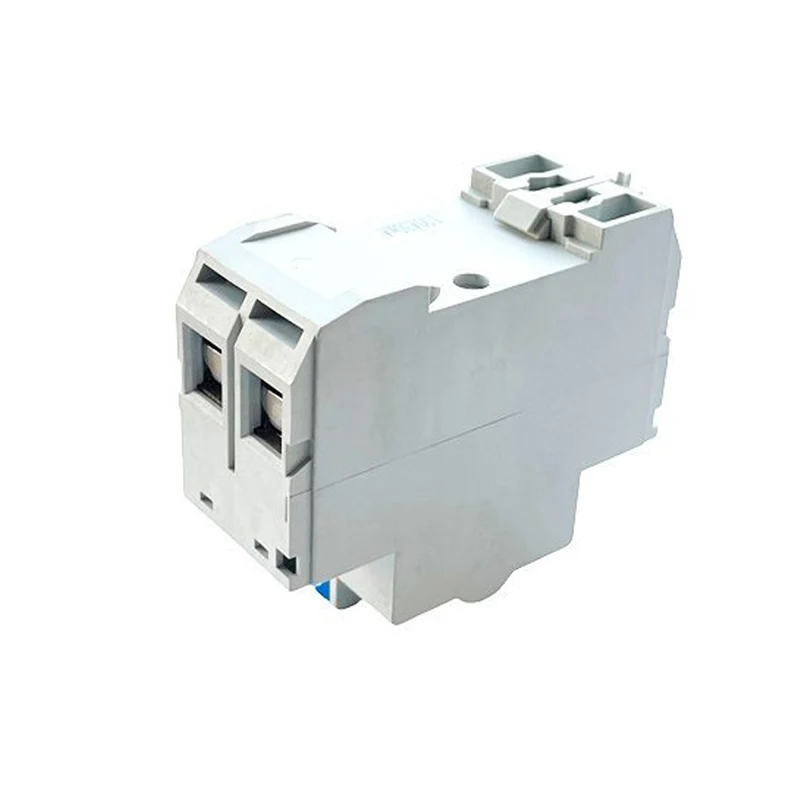

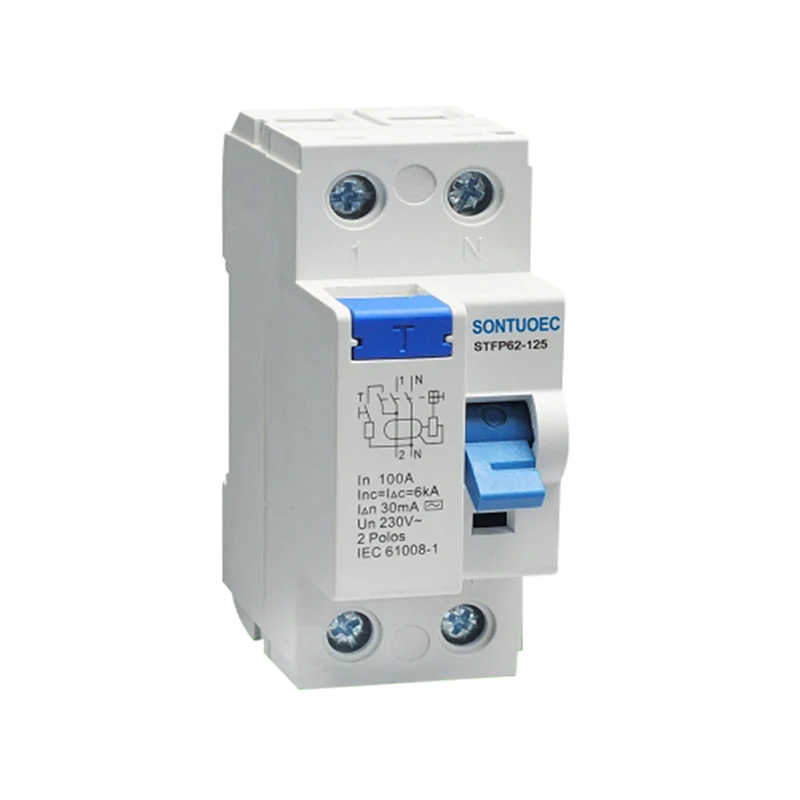

Elektronisk magnetisk A -typ RCCB 125A/30MA

Elektronisk magnetisk A -typ RCCB 125A/30MA kan upptäcka resterande strömmar i kretsar på grund av läckage, kortkretsar eller markfel och automatiskt avbryta kretsar när strömmen överskrider en förinställd tröskel, vilket skyddar säkerheten för personal och utrustning. Dess arbetsprincip är baserad på principen om elektromagnetisk induktion, när den återstående strömmen passerar genom transformatorn, kommer motsvarande magnetflöde att genereras, vilket i sin tur utlöser den elektroniska kretsen för att utföra signalbehandling och slutligen kontrollerar verkningsmekanismen.

Modell:STFP360-125

Skicka förfrågan

Produktbeskrivning

Modell:	STFP360-125
STANDARD:	IEC 61008-1
Återstående strömegenskaper:	Och och och
Pol nr.:	2p, 4p
Klassad ström:	16A, 25A, 32A, 40A, 63,80,100,125A
Nominell spänning:	230/400V AC
Nominell frekvens:	50/60Hz
Klassad resterande driftsström IΔN:	10MA, 30MA, 100MA, 300MA, 500MA
Betygsatt återstående icke-driftström jag ΔNO:	≤0,5iΔN
Klassad villkorad kortslutning nuvarande Inc:	6000a
Nominell villkorad resterande kortslutning nuvarande IΔC:	6000a
Snubbla varaktighet:	Omedelbar tripping≤0,1 sek
Återstående trippande strömområde:	0,5iΔN ~ iΔN
Elektro-mekanisk uthållighet:	4000 cykler
Fästmoment:	2,0 nm
Anslutningsterminal:	Skruvterminal pelarterminal med klämma
Installation:	35mm din järnvägsmontering

Huvudfunktioner

Hög känslighet och snabbt svar: Elektromagnetiska RCCB kan upptäcka små restströmmar, vanligtvis mindre än 30 mA (exakt värde enligt produktspecifikationer), och snabbt avbryta kretsen inom några millisekunder, vilket effektivt förhindrar elektriska chockolyckor.

Elektromagnetiskt skydd: Jämfört med rent elektroniska RCCB: er kombinerar elektromagnetiska RCCB: er principen om elektromagnetisk induktion, som har högre tillförlitlighet och stabilitet och kan fungera normalt i olika hårda miljöer.

Multifunktionalitet: Vissa elektromagnetiska RCCB: er har också överbelastning, kortslutning och andra skyddsfunktioner, som omfattande kan skydda säkerheten för kretsar och utrustning.

Lätt att installera och underhålla: Elektromagnetiska RCCB: er använder vanligtvis modulär design, kompakt struktur, enkel att installera och lätt att utföra rutinmässigt underhåll och inspektion.

Driftsprincip

Driftsprincipen för den elektromagnetiska RCCB är baserad på Kirchhoffs lag, som säger att ingångsströmmen alltid är lika med utgångsströmmen (i det ideala fallet). När det finns ett läckage eller ett jordfel i kretsen, flödar en del av strömmen direkt till jorden som går förbi lasten, vilket skapar en återstående ström. Vid denna tidpunkt upptäcker transformatorn denna obalanserade ström och genererar ett motsvarande magnetflöde. Efter att magnetflödet bearbetas av den elektroniska kretsen kommer det att utlösa verkan av strippmekanismen, så att brytaren snabbt kommer att klippa av kretsen.

Applikationsscenarier

Elektromagnetiska RCCB används ofta i en mängd olika situationer där elektriskt skydd krävs, inklusive men inte begränsat till:

Bostads- och kommersiella byggnader: Används för att skydda elektrisk utrustning och personlig säkerhet, förhindra elchockolyckor och elektriska bränder.

Industriella produktionslinjer: Används för att skydda elektrisk utrustning som motorer, transformatorer och annan elektrisk utrustning från normal drift, förhindra skador på utrustning och driftstopp på grund av läckage och överbelastning.

Offentliga anläggningar: som sjukhus, skolor, bibliotek och andra platser, som används för att säkerställa en säker drift av elektrisk utrustning och säker användning av el från personal.

Electronic Magnetic A Type RCCB 125A/30mA
