Hushållens AC -kontaktor

Sth8-100-serien hushållens AC-kontaktorer är främst designade för AC 50Hz (eller 60Hz), med en nominell driftspänning upp till 400V. De har en nominell driftsström på upp till 100A under AC-7A-användningskategori och upp till 40A under AC-7B-användarkategori. Dessa kontaktorer används för att kontrollera låga eller något induktiva belastningar i bostads- och liknande applikationer, såväl som för att kontrollera hushållsmotorbelastningar. Produkten tillämpas huvudsakligen i hem, hotell, lägenheter, kontorsbyggnader, offentliga byggnader, köpcentra, sportplatser etc. för att uppnå automatiserade kontrollfunktioner. Standardsöverensstämmelse: IEC61095, GB/T17885.

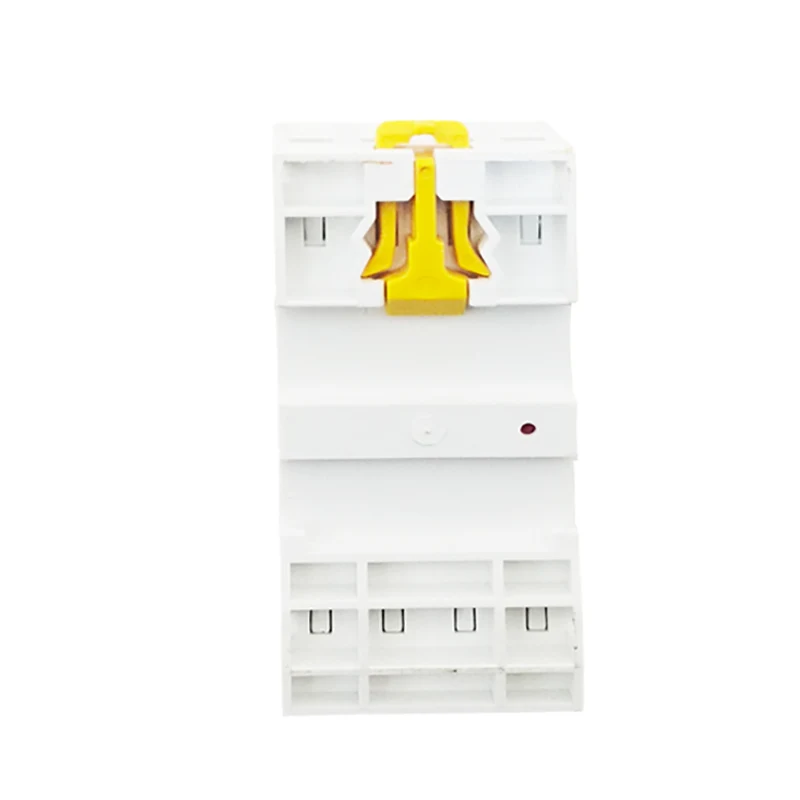

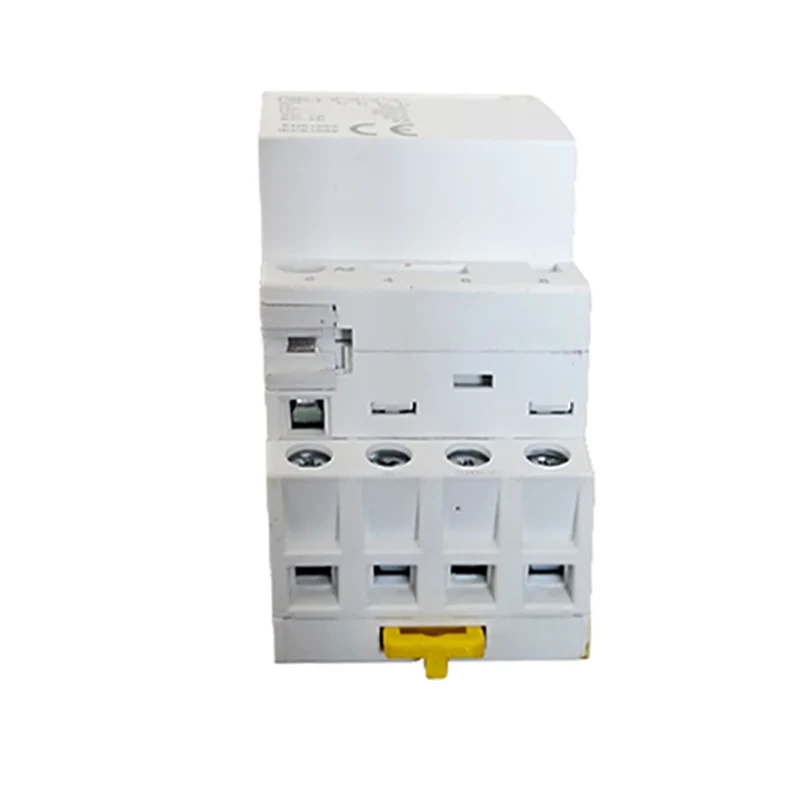

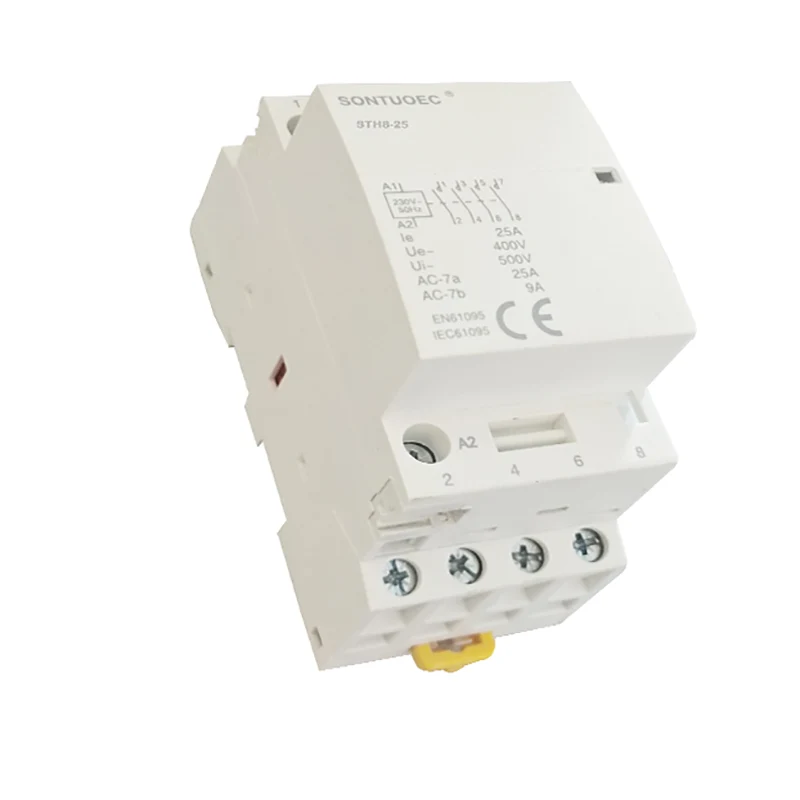

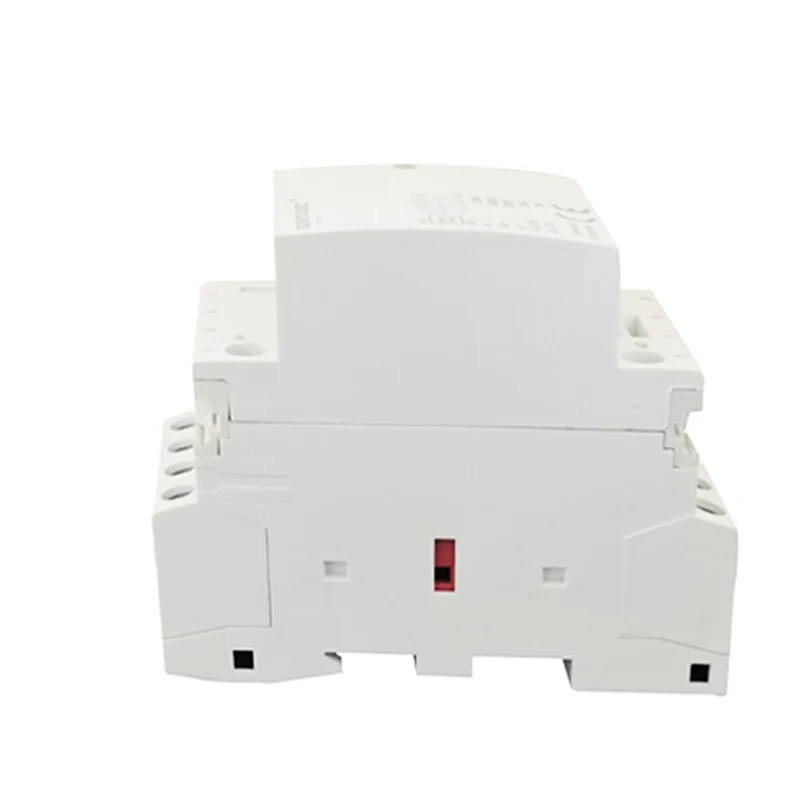

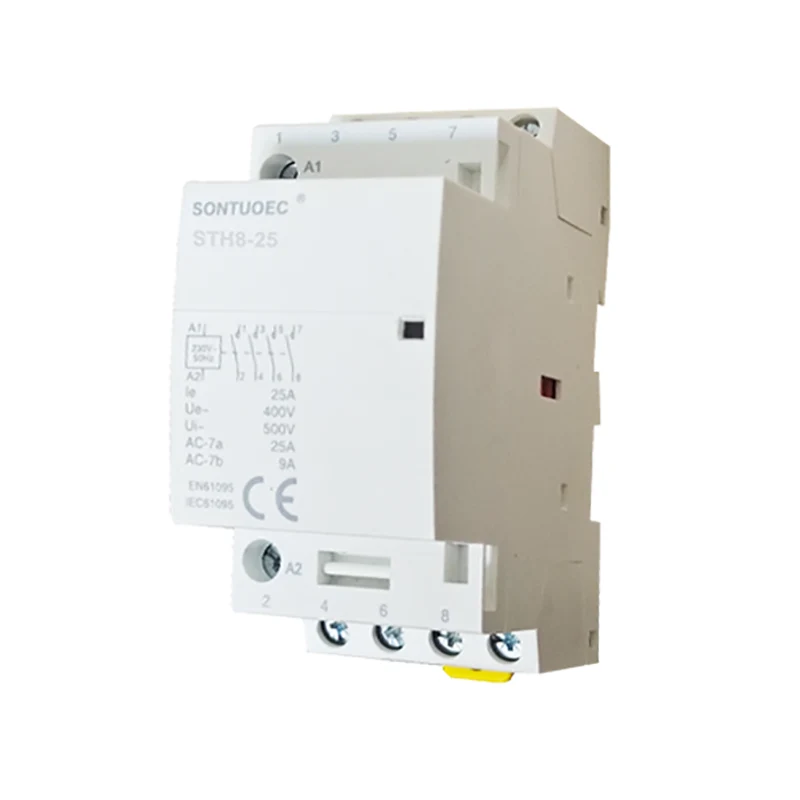

Modell:STH8-25

Skicka förfrågan

Produktbeskrivning

Typ	kontaktor
Betyg en	16	20	25	32	40	63	100
Aids	Ja
Bctsindikation hjälp-	Ja
Baktc Kontrollhjälpmedel av gul clips	Ja

Typ					Bredd i 9 mm moduler
1p	Betyg (LN) AC-7A	Betyg (LN) AC-7A	Kontrollera spänning (VAC) (50Hz)	Kontakta
	16a	6A	24	Inte	2
	20a	7a	110	1nc
	25a	9a	230
2P
	16a	6A	24	2no	2
	20a	7a	110	1no+1nc
	25a	9a	230	2nc
	32A	12a	24	2no	4
	40A	18a	110	1no+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6A	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32A	12a	24	3no	6
	40A	18a	110	3nc
	63a	25a	230
4p
	16a	6A	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2no+2nc 3no+1nc
	32A	12a	24	4no	6
	40A	18a	110	4nc
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4no	12
			110
			230

Huvudstruktur

Hushållens AC -kontaktor består vanligtvis av följande delar:

Kontaktsystem: inklusive huvudkontakter och hjälpkontakter. Huvudkontakten används för att slå på och bryta huvudkretsen, som vanligtvis har en större nominell ström; Hjälpkontakten används för att slå på och bryta styrkretsen, som har en mindre klassad ström.

Elektromagnetiskt system: Det består av järnkärna, ankar och spole. När spolen är energisk genererar kärnan ett magnetfält som lockar ankaret och stänger kontakterna; När spolen är avaktiverad försvinner magnetfältet, ankaret släpps och kontakterna är trasiga.

Bågsläckningsanordning: Används för att släcka bågen när kontakterna är frånkopplade, vilket förhindrar att bågen orsakar skador på kontakterna.

Skal och tillbehör: Skalet används för att skydda de inre komponenterna från påverkan av den yttre miljön; Tillbehören inkluderar monteringsfästen, terminaler etc. som används för att inse installation och ledningar av kontaktorn.

Driftsprincip

Arbetsprincipen för hushållens växelströmskontaktorer är baserad på principen om elektromagnetisk induktion. När spolen är energisk genererar järnkärnan ett magnetfält som lockar ankaret och stänger kontakterna; När spolen avaktiveras försvinner magnetfältet, ankaret släpps och kontakterna kopplas bort. Genom att kontrollera energin och de-Energization av spolen kan fjärrkontroll och skydd av hushållskretsar realiseras.

Tekniska parametrar

De viktigaste tekniska parametrarna för hushållens växelströmskontaktorer inkluderar nominell spänning, nominell ström, nominell frekvens, anslutning och brytningskapacitet och så vidare. Valet av dessa parametrar bör bestämmas enligt den faktiska situationen för hushållskretsen för att säkerställa normal drift och säker användning av kontaktorn.

Nominell spänning: avser spänningsnivån när kontaktorn fungerar normalt.

Nominell ström: hänvisar till den maximala strömmen som kontaktorn kan tåla under lång tid under den nominella spänningen.

Nominell frekvens: Frekvensen för strömförsörjningen när kontaktorn fungerar normalt.

Anslutning och brytningskapacitet: Den maximala strömmen som kontaktorn kan tillförlitligt ansluta och bryta under de angivna förhållandena.
