Nedsänkningsalarm RCBO

Immersion Alarm RCBO är en brytare med vattentät prestanda som inte bara upptäcker och stänger av resterande ström på grund av mänsklig elektrisk chock eller utrustningsläckage, utan också ger överbelastning och kortslutningsskydd. Denna brytare är utformad för användning i våta eller utomhusmiljöer och förhindrar effektivt kretsfel eller säkerhetsincidenter orsakade av vattenintrång.

Modell:STFS1-100

Skicka förfrågan

Produktbeskrivning

STANDARD:	IEC 61009-1
Modell INGA.	STFS1-100
Bågsläckningsmedium	Luft
Strukturera	Elcb
Typ	Krets Brytare
Certifiering	ISO9001-2000, DETTA
i	16,20,25,32,40; 63,80,100
Polera	2p: 1p+n+pe; 4p: 3p+n+pe
Transportpaket	Inre Låda/kartong
Varumärke	Esoueec, WZSTEC, EUUNE, IMDEC
HS -kod	8536200000
Hastighet	Höghastighets- Strömbrytare
Installation	Fast

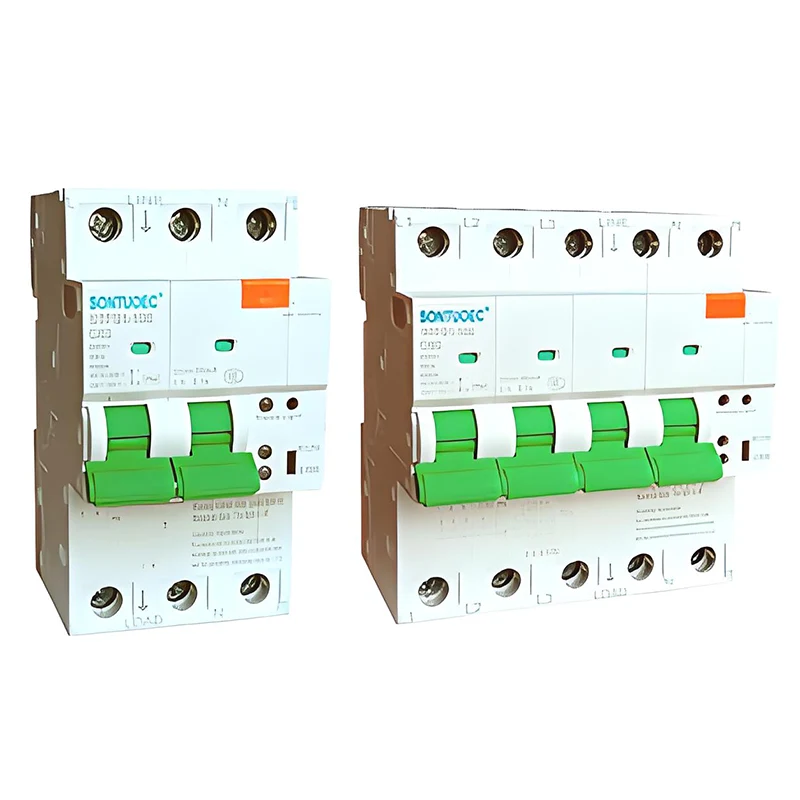

Polernummer	2p 4p
Fungera	Konventionell Strömbrytare, Skyddsskydd för kretsbrytare, Överströmsskydd; Vatteninträngningslarm.
Standard	IEC61009.1, GB16917.1
Ue	230/400V
Nominell känslighet	30 100 300 mA
Specifikation	100 st/ctns
Ursprung	Wenzhou Zhejiang
Produktionsförmåga	2000pieces/vecka

Huvudegenskaper

Vattentät: Immersion Alarm RCBO -huset är tillverkat av vattentätt material eller behandlas speciellt för att säkerställa god isolering och skyddsbetyg även i våta eller utomhusmiljöer. Vanliga vattentäta betyg som IP66 indikerar att enheten är helt skyddad mot damminträngning och tål en stark spray av vatten utan att påverkas.

Restströmskydd: När den återstående strömmen i kretsen når ett förinställt värde kan RCBO snabbt skära av kretsen för att förhindra elektrisk stöt och elektriska bränder. Denna funktion är avgörande för att skydda personlig säkerhet och utrustningssäkerhet.

Överbelastningsskydd: När strömmen i kretsen överskrider den nominella strömmen för brytaren kan RCBO automatiskt avbryta kretsen för att förhindra kretsskador eller brandolyckor orsakade av överbelastning.

Kortslutningsskydd: När en kortslutning inträffar i kretsen kan RCBO agera snabbt för att avbryta kortslutningsströmmen och skydda säkerheten för kretsen och utrustningen.

RCBO har funktionen av läckageskydd/vatteninträngningslarm/överbelastningsskydd/kortslutningsskyddsfunktion.

Arbetsreferenstemperaturen för RCBO är 30 ° C, när omgivningstemperaturen ändras bör inställningens värde korrigeras. Om flera RCBO: er är installerade i en stängd låda och temperaturen inuti rutan stiger, bör den nominella strömmen multipliceras med

Derationsfaktor på 0,8.

"N" -linjen på RCBO bör vara ansluten till den neutrala linjen för att få den elektroniska kretsen att fungera normalt och spela en prote-ctiv roll.

Det är inte tillåtet att använda metoden för att kortsluta faslinjen till den neutrala linjen eller faslinjen till faslinjen för att utföra kortslutningsskyddsförmågan på RCBO.

Allmänna urvalsprinciper

a) Den nominella arbetsspänningen för RCBO ≥ den nominella spänningen på linjen.

B) Den nominella strömmen för RCBO är 1,1-1,25 gånger belastningsströmmen beräknad av linjen.

c) Den nominella kortslutningens brytningskapacitet för RCBO ≥ den maximala kortslutningen

nuvarande som kan visas i linjen.

d) RCBO Instant frisättning Inställning ström ≤ 0,8 gånger slutet av linjen fas-till-mark eller fas-till-fas kortslutningsström.

e) enfasklassad ström av elektriska värmare, kylskåp och glödande LA-MPS vid en given spänning och kraft i = p/u; Trefasklassad ström i = P/1.732U.RCBO Restström väljs vanligtvis som 30mA, som används som personlig kontaktskydd.

För att installera och använda produkten, läs kvarhållningshandboken.
