Intelligent nedsänkningsskydd mot läckage av elektriska stötar 220V luftströmbrytare

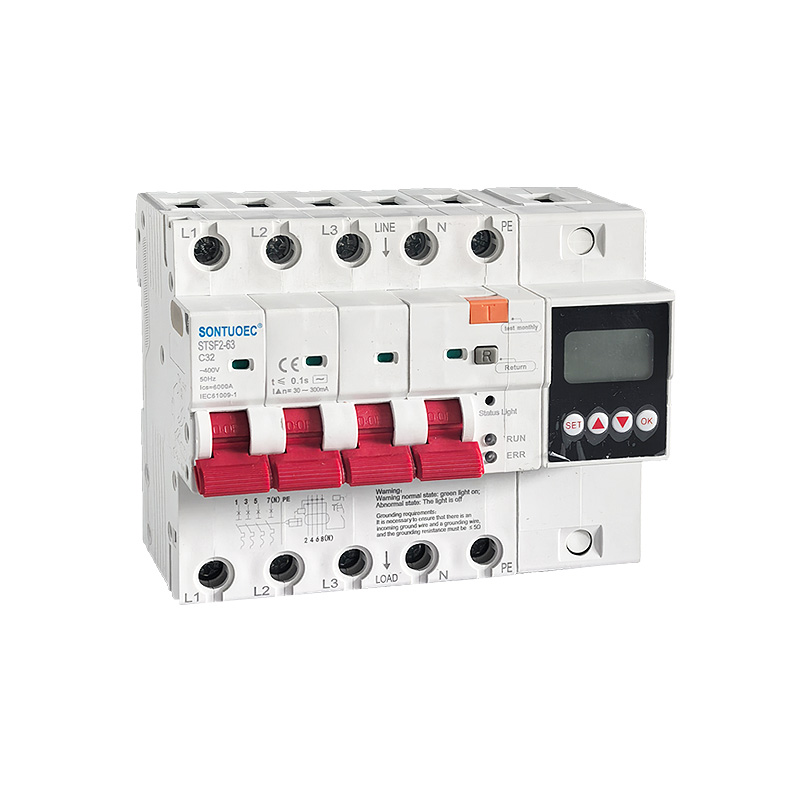

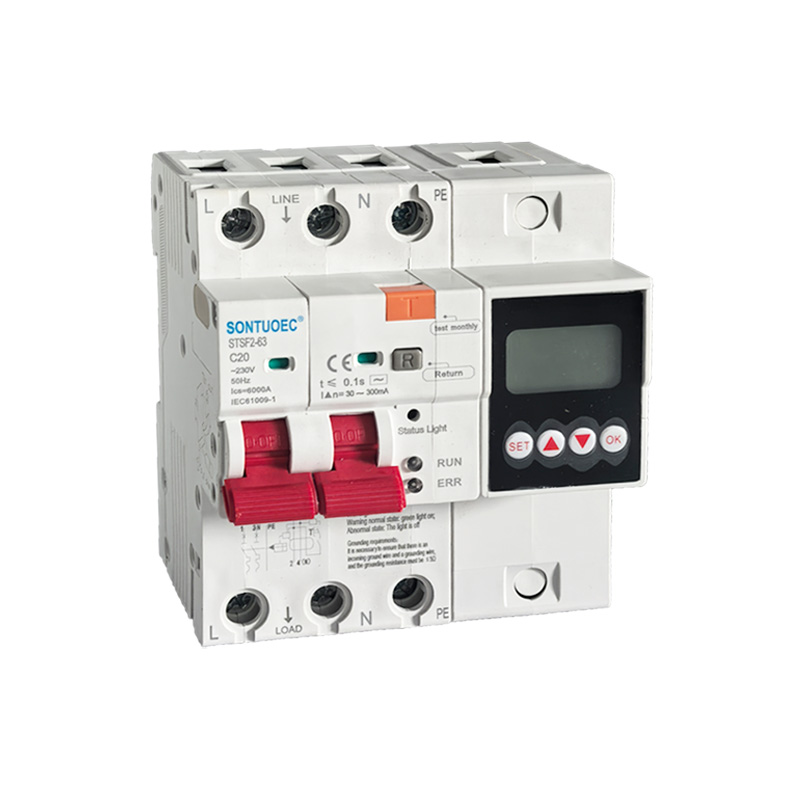

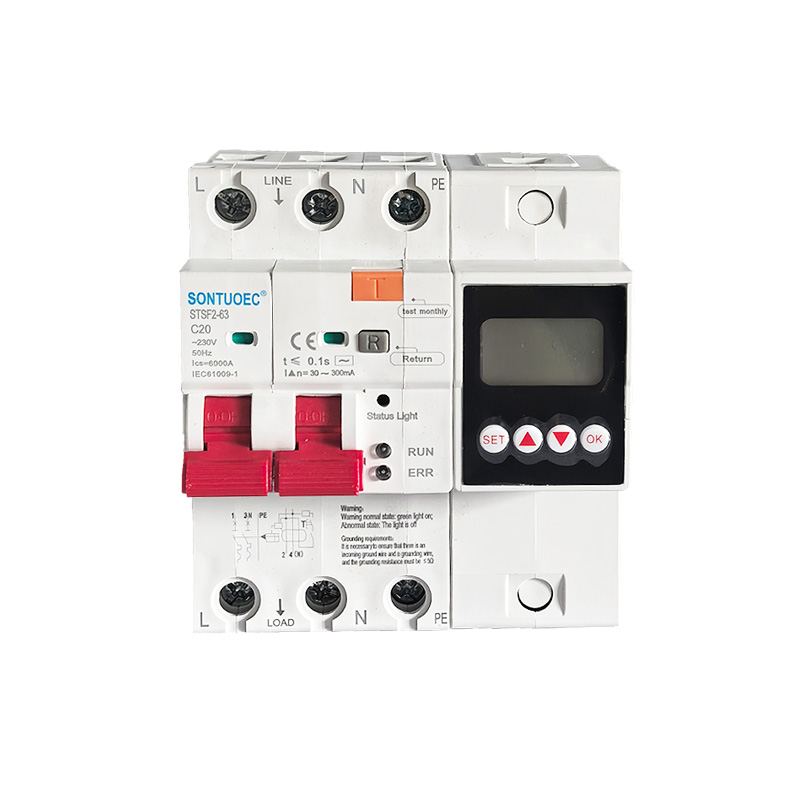

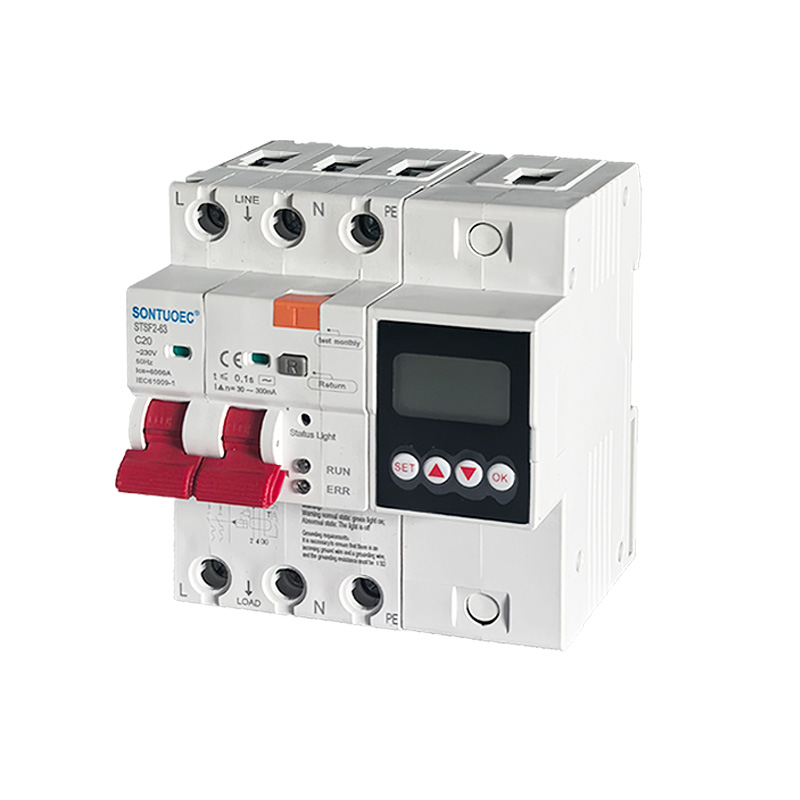

STSF2-63/100 100A 2p 4p Multifunktionell RCBO är lämplig för AC 50/60Hz, klassad i en krets med en spänning på 230V-400V och en märkström på 100A, när en person får elektrisk stöt eller elnätet läcker. När läckaget, överspänningen och underspänningen når de inställda värdena, kan jordfelsbrytaren snabbt fungera på mycket kort tid och snabbt slå av strömförsörjningen. När övervakningstemperaturen för jordfelsbrytaren når det inställda värdet är övervakningsjordledningen inte ansluten. När den är ansluten avger produkten ett larmljud för att skydda säkerheten för personal och elektrisk utrustning, och kan undvika Förhindra skador på utrustning orsakade av överspänning i elnätet. Har överbelastning, kortslutning, läckage, överspänning Underspännings- och övertemperaturskyddsfunktioner kan också användas för att intermittent slå på och stänga av elektriska apparater under normala omständigheter Belysningskretsar, speciellt lämpliga för industriella och kommersiella belysningssystem. Produkten har liten volym, kompakt struktur och bättre kostnadseffektivitet än andra liknande produkter. Den har ett vackert utseende, Hög brytkapacitet gör den till ett bra val för eldistribution i hushåll. Denna produkt uppfyller standarderna GB/T 16917.1 och IEC 61009-1 och har erhållit CE-certifiering.

Modell:STFS2-63

Skicka förfrågan

Produktbeskrivning

SPECIFIKATIONER:

Elektrisk drag	Standard	Enhet	IEC/EN 61009-1
	Läge		Elektronisk typ
	Typ (vågform av jordläckaget avkänd)		AC
	Termomagnetisk frigöringsegenskaper		B,C,D
	Märkström ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Justerbar
	polacker	P	1P+N, 3P+N
	Märkspänning Ue	V	AC 230, 400 (justerbar)
	Bedömd känslighet I△n	A	30-300mA(30,100,300mA) Justerbar
	Nominell resttillverknings- och brottkapacitet l△m	A	500
	Nominell kortslutningskapacitet Icn	A	6000
	Paustid under I△n	S	≤0,1
	Nominell frekvens	Hz	50/60
	Nominell impulsmotståndsspänning(1,2/50)Uimp	V	4000
	Dielektrisk testspänning vid ind.Freq i 1min	kV	2
	Isolationsspänning Ui	V	250
	Föroreningsgrad		2
Other	Över/underspänningsskydd;	och	Temperaturskydd ; Eld-alwarm och andra
Mekaniska egenskaper	Elektrisk livslängd		4000
	Mekaniskt liv		10000
	Felströmsindikator		JA
	Skyddsgrad		IP20
	Omgivningstemperatur	ºC	-5~+40(Specialapplikation se
	(med dagligt genomsnitt ≤35ºC)	ºC	temperaturkompensationskorrigering)
	Förvaringstemperatur	ºC	-25~+70
Installation	Typ av terminalanslutning		Kabel/Pin-typ samlingsskena/U-typ samlingsskena

	Terminalstorlek topp/botten för kabel	mm2	25
	Terminalstorlek topp/botten för kabel	AWG	18-5
	Plintstorlek topp/botten för samlingsskena	mm2	25
	Plintstorlek topp/botten för samlingsskena	AWG	18-3
	Montering		På DIN-skena EN 60715(35mm) med hjälp av snabbklämningsanordning
	Förbindelse		Från toppen

OMGIVANDE LUFTTEMPERATUR:

1. Den omgivande lufttemperaturen får inte vara lägre än -5 1C, inte högre än +40 C, och det dagliga medelvärdet får inte överstiga +35 C.

2. Höjd: Installationsplatsens höjd får inte överstiga 2000m.

3.Atmosfäriska förhållanden

Luften är ren och vid en maximal temperatur på +40 °C är luftens relativa fuktighet inte hög Mer än 50 %. Högre relativ luftfuktighet tillåts vid lägre temperaturer, såsom vid +20 C,

Den relativa luftfuktigheten bör inte överstiga 90 %. På grund av tillfällig måttlig kondens orsakad av temperaturförändringar, bör man vara uppmärksam på att vidta lämpliga åtgärder.

4. Installationskategori Installationskategorierna är lI och III

Ström och antal polacker

100A: Detta indikerar att RCBO är klassad till 100 ampere. Strömmärket är det maximala strömvärdet som strömbrytaren kan bära kontinuerligt utan att orsaka överhettning eller skada.

2p, 4p: "p" står här för antalet poler, det vill säga antalet kretsfaser som effektbrytaren kan anslutas till. 2p betyder att strömbrytaren kan anslutas till två kretsfaser (vanligtvis Fire och Zero), medan 4p betyder att den kan anslutas till fyra kretsfaser (vanligtvis trefas Fire och Zero).

Multifunktionell

Multifunctional indikerar att denna 100A 2p 4p Multifunctional RCBO är utrustad med en mängd olika skyddsfunktioner. Förutom grundläggande överbelastnings- och kortslutningsskydd kan den även ge läckageskydd, underspänningsskydd, överspänningsskydd och så vidare. temperaturskydd，Alarm för vatteninträngning，Justerbar ström och spänning。Dessa skydd gör att RCBO kan ge ett mer omfattande skydd för kretsar och utrustning.

Varning!

Varning normalt tillstånd: grön lampa tänd;

Onormalt tillstånd: Ljuset är släckt

Jordningskrav:

Det är nödvändigt att säkerställa att det finns en inkommande jordledning och en jordledning, och jordningsmotståndet måste vara s 5Q!

Applikationsscenario

Eftersom RCBO har en mängd olika skyddsfunktioner används den ofta i kretsar som kräver personlig säkerhet, såsom elektriska kretsar för belysning, svag effekt och elektriska apparater i hem och offentliga platser. Dessa platser kännetecknas ofta av vatten och fukt, vilket lätt kan orsaka läckageolyckor. Dessutom kan RCBO även användas i industriella elektriska system där mänsklig säkerhet är en förutsättning, såsom perifera ljusstyrkretsar, radarsystem och geologiska prospekteringsinstrument.
