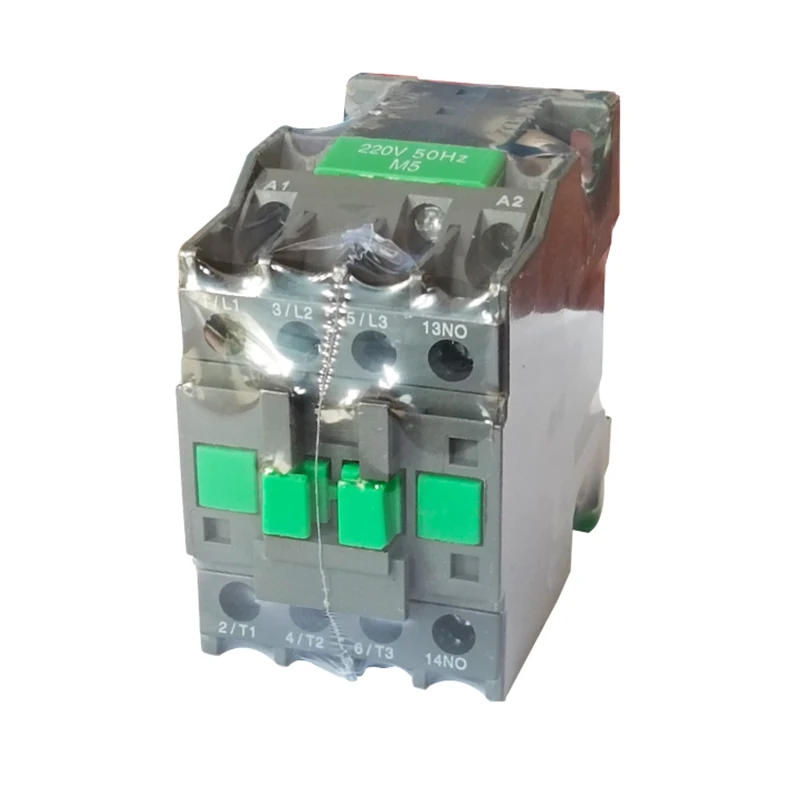

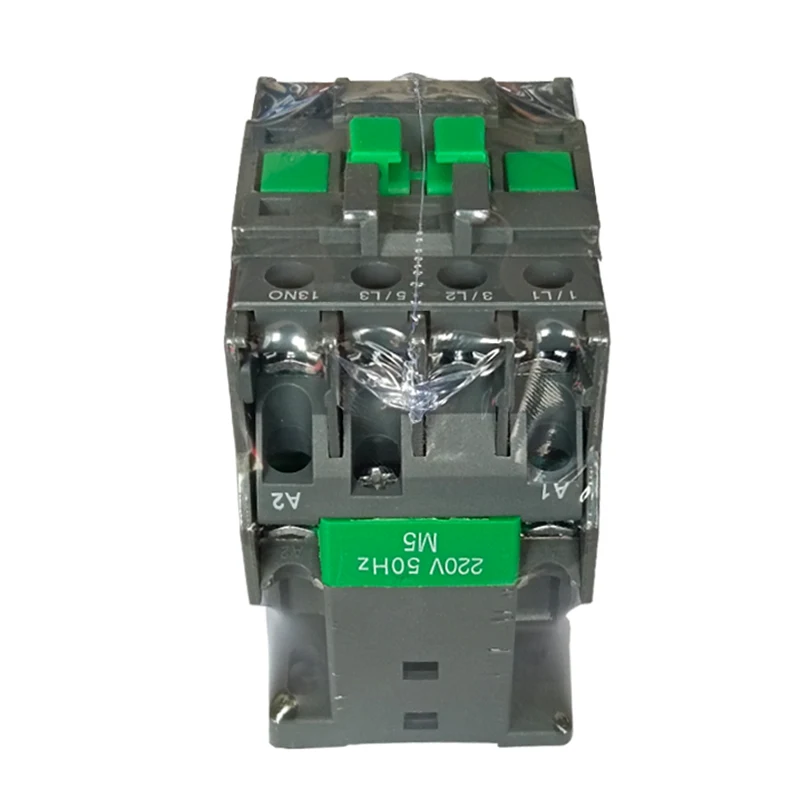

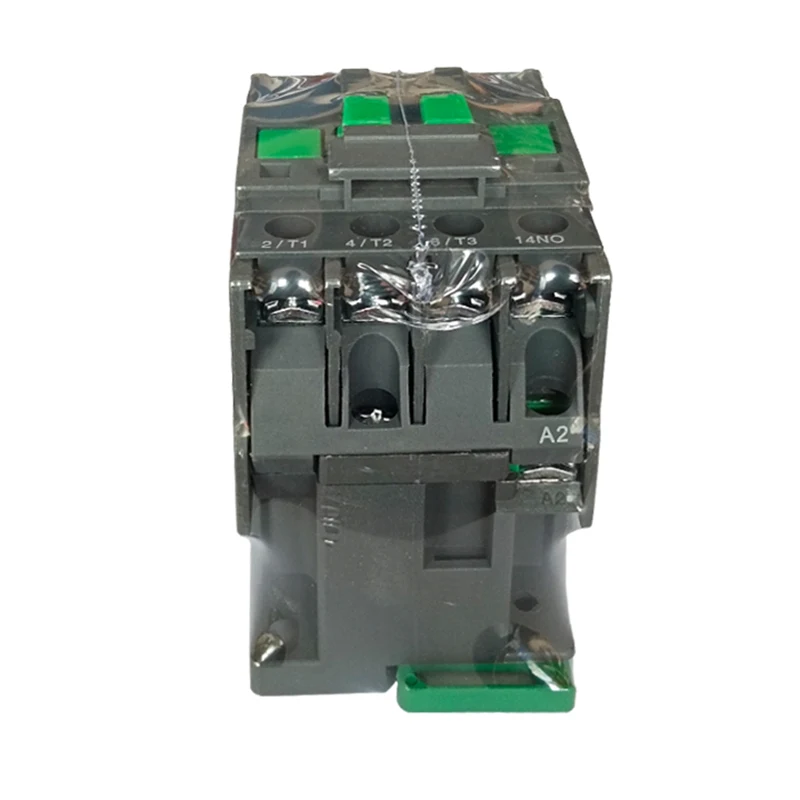

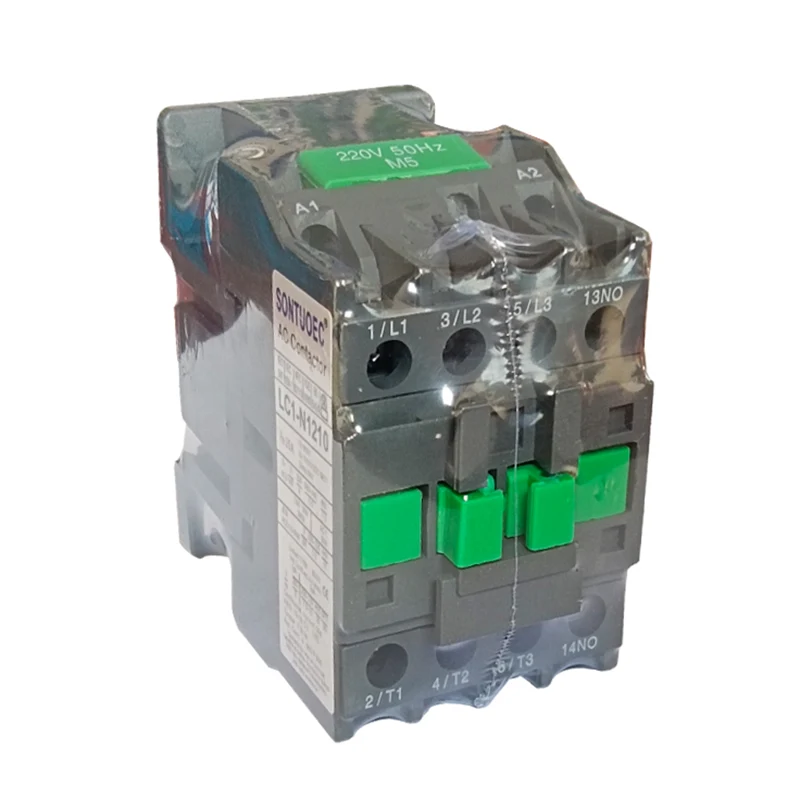

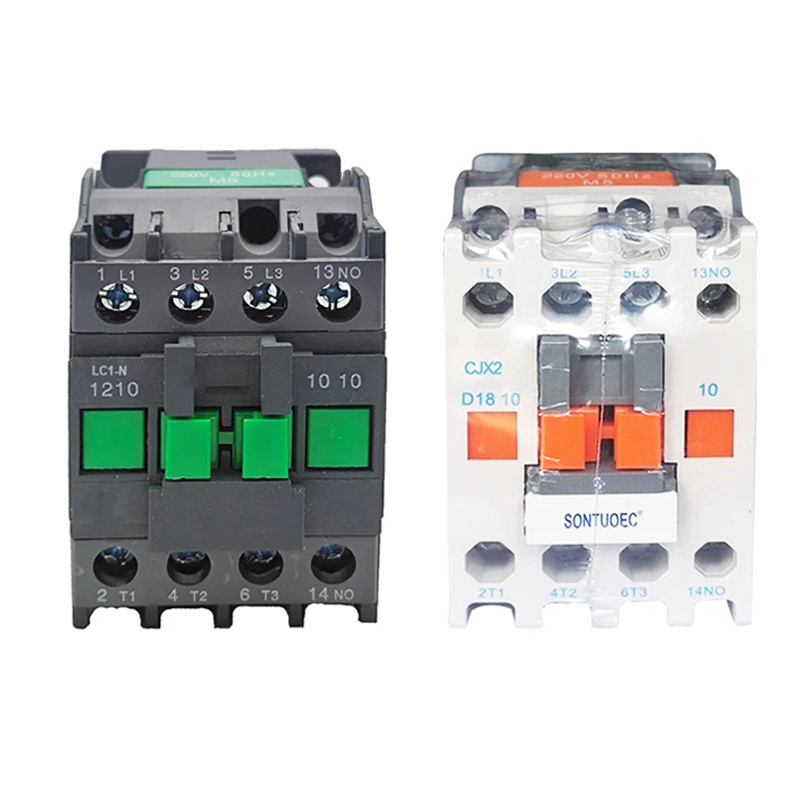

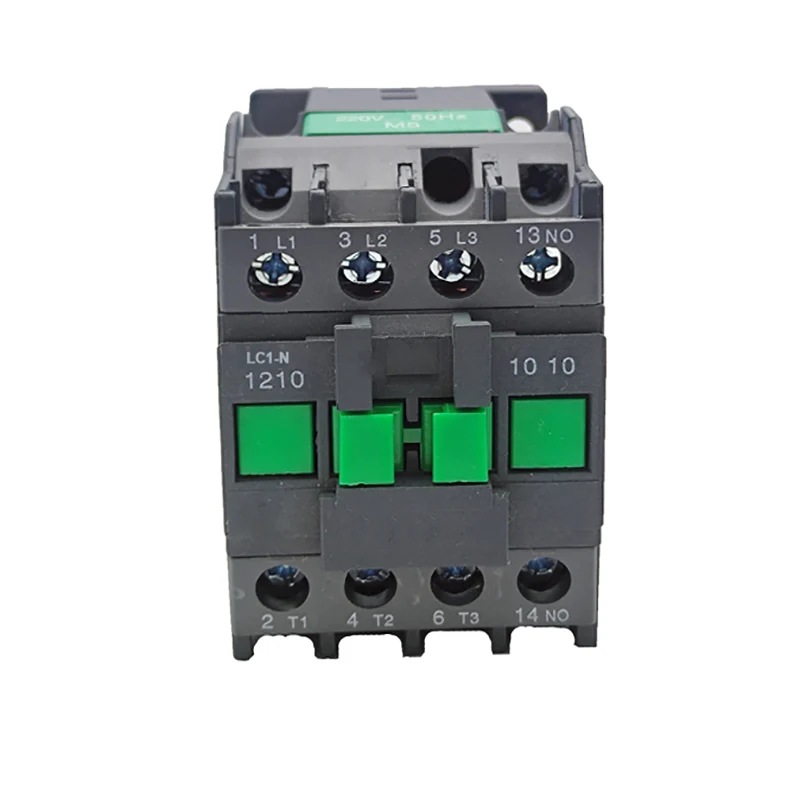

LC1-N-typ AC-kontaktor

Strukturella funktioner

Modulär design: LC1-N Type AC Contactor antar modulär design med komplett funktionskombination, vilket är bekvämt för användare att välja och kombinera efter deras behov.

Elektromagnetiskt system: inklusive elektromagnetisk spole och järnkärna, som är en viktig del av kontaktorn, som förlitar sig på att driva stängningen och kopplingen av kontakter.

Kontaktsystem: inklusive huvudkontakt och hjälpkontakt. Huvudkontakten används för att ansluta och bryta huvudkretsen och styra den större strömmen; Hjälpkontakten finns i styrkretsen för att uppfylla kraven i olika kontrollmetoder.

Bågsläckningssystem: utrustat med en bågsläckningsanordning, i allmänhet halvstängda längsgående slitslera bågsläckande täckning och utrustad med en stark magnetisk blåsbågskrets för att säkerställa att kontakterna för att bryta kretsen som genereras av bågen pålitligt, minskar bågskadorna till kontakter.

Driftsprincipen

När styrkretsen är aktiverad genererar den elektromagnetiska spolen ett magnetfält, som lockar järnkärnan att driva kontakterna till stängning och därmed anslutning av kompressorns huvudkrets. När styrkretsen avaktiveras, försvinner magnetfältet, järnkärnan återställs under vårens verkan, kontakten kopplas bort och kompressorns huvudkrets kopplas också bort.

Huvudtekniska parametrar

Nominell styrning av strömförsörjning: inklusive 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V och andra alternativ.

Sugspänning: Vanligtvis (0,85 ~ 1,1) gånger den nominella styrförsörjningsspänningen.

Släppspänning: Vanligtvis (0,2 ~ 0,75) gånger den nominella styrsspänningen.

Sugtid: Beroende på modell varierar sugtiden, vanligtvis mellan 12 ~ 35 ms.

Utgivningstid: Återigen varierar släpptiden beroende på modell, vanligtvis mellan 4 ~ 20 ms.

Elektriskt liv: I kategorin AC-3 kan det elektriska livet vara hundratusentals gånger till miljoner gånger.

Mekaniskt liv: Mekaniskt liv ligger vanligtvis i intervallet miljoner till 10 miljoner cykler.
