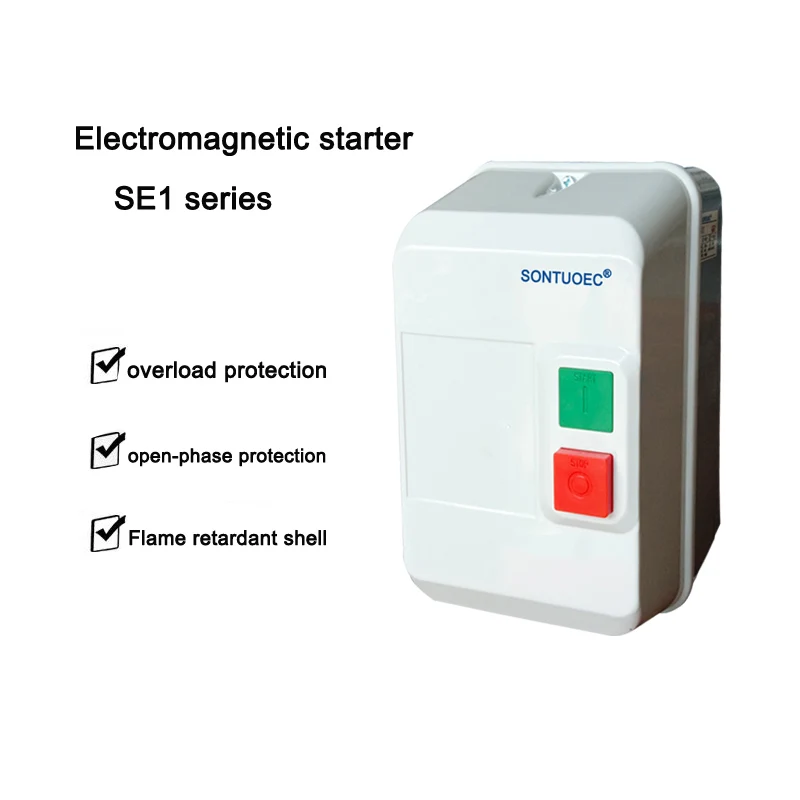

Magnetstarter (DOL)

Magnetstarter (DOL) Motorn, dvs en magnetisk switch används för att styra start och stopp av motorn (eller motorerna). Magnetomkopplare spelar en nyckelroll här genom att kontrollera kretsens avstängning enligt förändringar i det yttre magnetfältet och därmed inse kontrollen av motorn.

Skicka förfrågan

Produktbeskrivning

Specifikationer

Produktläge nr och specifikatiol	SLE1-09 och 12	Dubbel i sulerad, skyddad TOLP429 (3) eller, F659 (4)
Inhägnad	SLE1-18 och 25	Dubbel i sulerad, skyddad TOLP427 (3) eller, F5577 (4)
	SLE1-32 och 95	Matal, LP65 till 559
Kontroll (2 tryckknappar mufade på hölje omslag)	SLE1-32 och 95	1 Green Start -knapp '1', 1Red Stop/Teset Buttion “O”
Anslutningar	SLE1-32 och 95	Electricol Power and Control Recircuit -anslutningar

Huvudtekniska parametrar:

Typ		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Retad uppvärmningsström (a)			25	32	40	50	60	80		125
Reted insutaled spolage (V) 660
Kontakt AC-15	Kontakta	standard	Inte				1no+1nc
	Reted Current (A)	220V	1.6
	Reted Current (A)	380V	0.95
Suitabie termiska reläer		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Hölje		lp65

Driftsprincip

Driftsprincipen för en magnetisk switchstartermotor är huvudsakligen baserad på påverkan av ett magnetfält och arbetsprincipen för en likströmsmotor. När ett yttre magnetfält kommer nära en magnetomkopplare, utlöser det ett magnetiskt avkänningselement (t.ex. en vass) inuti brytaren, vilket får det att stänga eller bryta kontakter och därmed kontrollera öppningen och stängningen av kretsen. När kretsen är stängd flyter strömmen genom motorn, vilket får den att börja rotera. DC -motorer, å andra sidan, arbetar med principen att en energigedare rör sig i ett magnetfält genom verkan av en elektromagnetisk kraft.

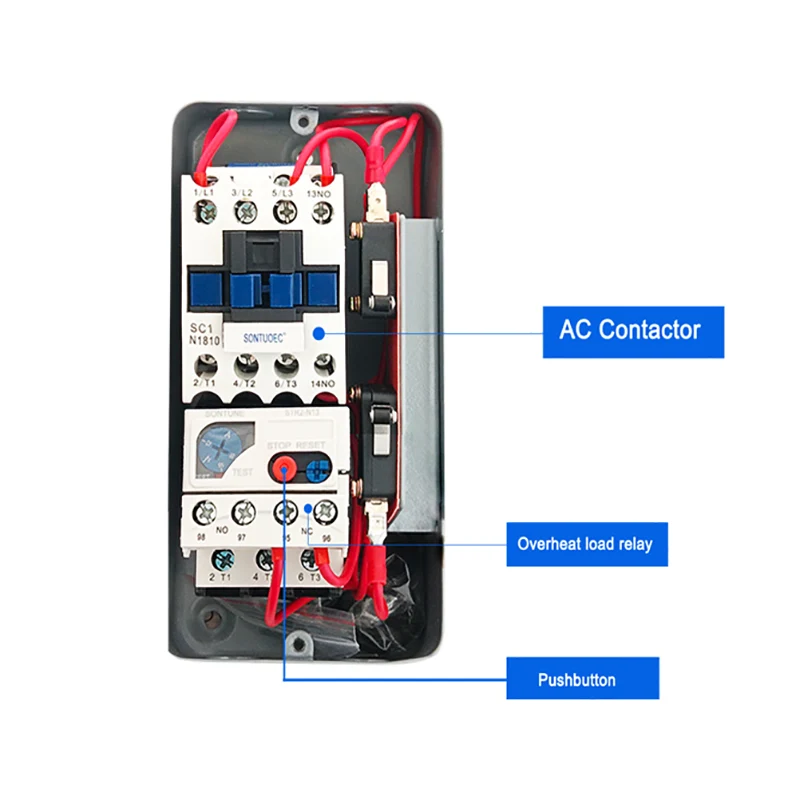

Huvudkomponenter

Magnetomkopplare: består vanligtvis av ett magnetiskt avkänningselement och en triggeranordning, som används för att upptäcka yttre magnetfält och styra på/av en krets.

Elmotor: En enhet som omvandlar elektrisk energi till mekanisk energi och driver olika enheter genom rotation.

Kontrollkrets: Används för att ta emot externa signaler och styra arbetsstatusen för magnetisk switch och motor enligt signalerna.
