RCCB B Model Restströmbrytare

RCCB B Model Residual Current Circuit Breaker skyddar i händelse av kontakterig felström på trefasnätverk. Det används vanligtvis inom uppladdningsstationen, medicinska apparater och instrument, styrenheter och variabel hastighetsdrivning, smetavgifter och inverterare (DC) ... STID-B jämför med IEC/EN61008-1 och IEC/EN624233333.

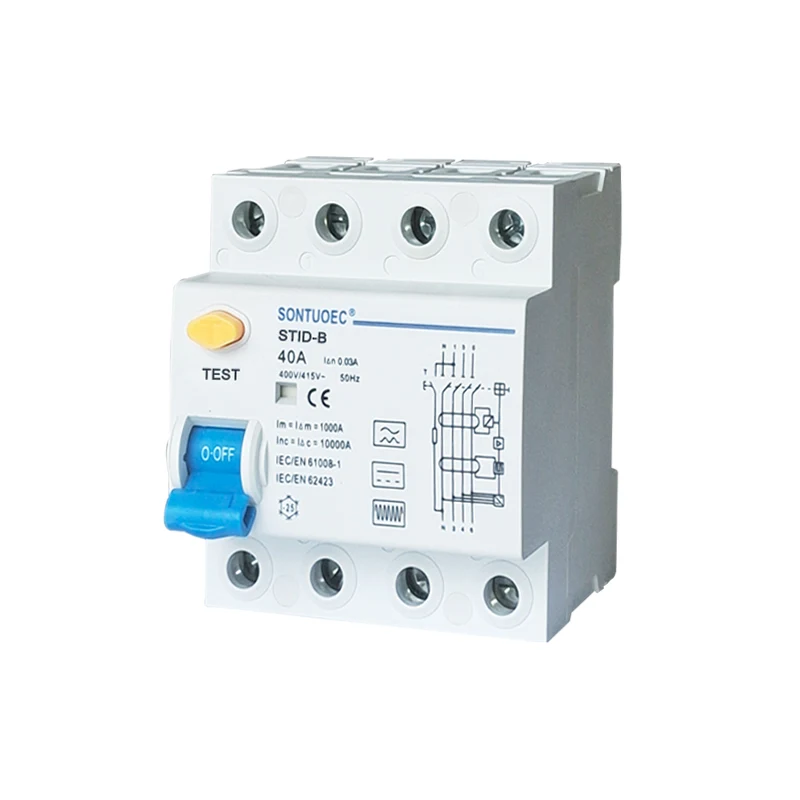

Modell:STID-B

Skicka förfrågan

Produktbeskrivning

Elektrisk Särdrag	Standard		IEC/EN62423 & IEC/EN61008-1
	Typ (vågform av jordläckningen avkänd)		B
	Klassad ström i	A	25,40,63
	Polack	P	1p+n, 3p+n
	Nominell spänning UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Nominell känslighet i n	A	0,03,0,1,0,3
	Isoleringsspänning	V	500
	Klassad restframställning och	A	500 (in = 25a/40a)
	Breaking Capacity I m	A	630 (in = 63a)
	Kortslutningsström i c	A	10000
	SCPD -säkring	A	10000
	Brytningstid under i n	s	≤0.1
	Nominell frekvens	HZ	50
	Nominell impuls Tål spänning (1.2/5.0) UIMP	V	4000
Mekaniker drag	Dielektrisk testspänning vid Ind. Fred. i 1 min	kv	2.5
	Föroreningsgrad		2
	Elektriskt liv		2000
	Mekaniker iife		10000
	Felströmsindikator		Ja
	Skyddsgrad		IP20
	Omgivningstemperatur (med dagligt genomsnitt 35)	ºC	-40 ~+55ºC
	Lagringstemperatur	ºC	-40 ~+70ºC

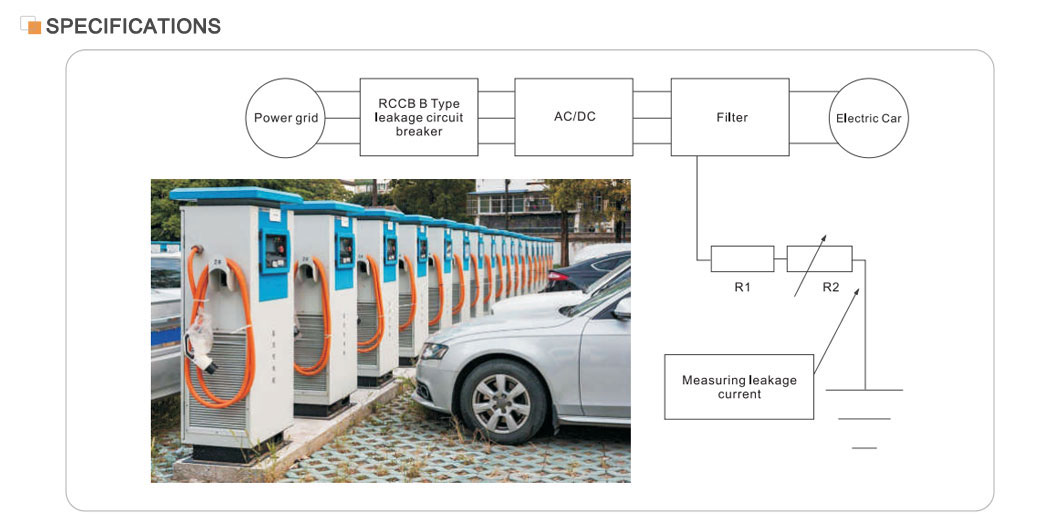

STID-B RCCB B Modell Återstående strömbrytare är lämplig för typ A och är också lämplig för utjämning av DC-resterande strömmar, DC-resterande strömmar som kan uppstå från likriktningskretsar och högfrekventa AC-resterande strömmar. Det ger skydd i händelse av kontinuerliga felströmmar i trefasnätverk. STID-B används ofta inom områdena laddningsstationer, medicinsk utrustning och instrument, styrenheter och enheter med variabel hastighet, batteriladdare och inverterare (DC). STID-B överensstämmer med IEC/EN61008 och IEC/EN62423 standarder.

Huvudfunktioner

Nominell ström: 40A, lämplig för större ström av elektriska system.

Läckskydd: Med hög känslighet och noggrannhet kan det upptäcka läckströmmen och avskärma strömförsörjningen på mycket kort tid.

Säkerhetsprestanda: överensstämmer med internationella standarder som IEC/EN61008.1 och GB16916.1, vilket säkerställer produktens säkerhet och tillförlitlighet.

Tillämpningsomfång: som används allmänt i industriella, kommersiella, höghus och civila byggnader för att ge omfattande skydd för det elektriska systemet.

Driftsprincip

RCCB B Model Återstående strömbrytare är baserad på nollsekvensströmtransformatorn. Varje ledningsfas passerar genom en noll sekvensströmtransformator, vars sekundära sida är ansluten till ett elektromagnetiskt denent. Under normala förhållanden är vektorsumman av fasströmmarna genom nollsekvensströmtransformatorn noll, så flödet genom transformatorn är noll, den sekundära utgångsspänningen är också noll och brytaren kommer inte att fungera. Men när läckströmmen ökar och driver den sekundära sidoutgångsspänningen för att växa till en viss nivå, aktiverar den elektromagnetiska frisättningen, vilket driver driftsmekanismen för att agera och koppla bort kontakterna som är anslutna till strömförsörjningen, vilket inser läckageskydd.

Urval och installation

Val: När du väljer en RCCB bör parametrar såsom den nominella spänningen, nominell ström, läckageåtgärdström och åtgärdstid för det elektriska systemet övervägas. Det är också nödvändigt att välja en lämplig RCCB beroende på vilken typ av skydd som krävs (t.ex. direkt kontaktskydd eller indirekt kontaktskydd).

Installation: RCCB ska installeras i det inkommande änden av det elektriska systemet eller på en grenlinje för att säkerställa fullt skydd av hela elektriska systemet eller en specifik grenlinje. Under installationen bör relevanta standarder och koder strikt observeras för att säkerställa korrekt anslutning och tillförlitlig drift av RCCB.
