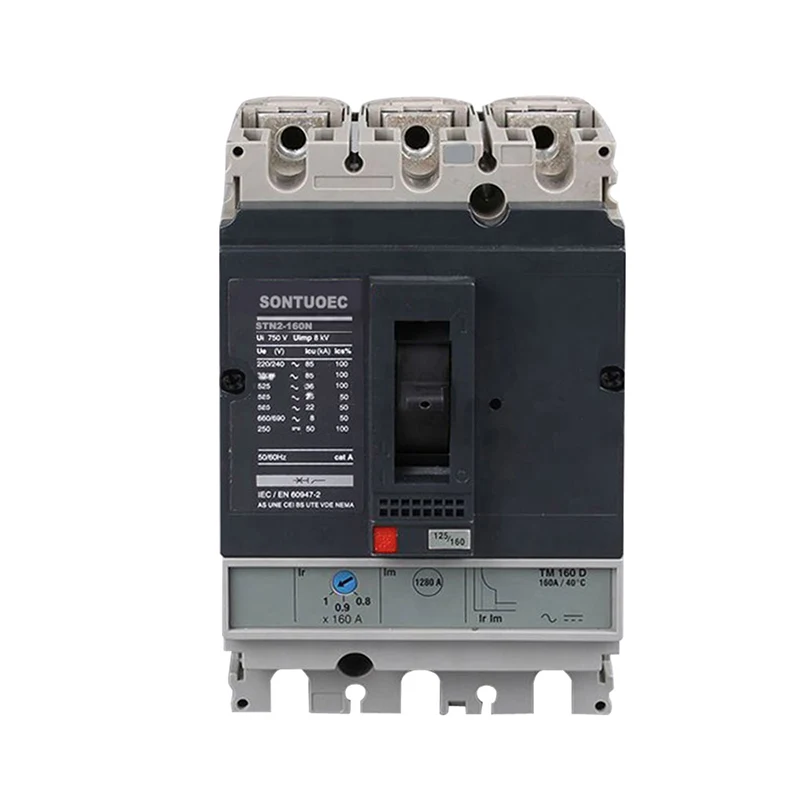

Säkerhetsbrytare MCCB 3P

Driftsprincipen för säkerhetsbrytaren MCCB 3P är baserad på kombinationen av en magnetisk trigger och en termisk responder. När en överbelastning eller kortslutning inträffar i en krets kommer strömmen att öka dramatiskt, och den magnetiska triggeren kommer att känna denna avvikelse och snabbt avbryta kretsen. Samtidigt upptäcker den termiska respondern temperaturförändringar i kretsen och utlöser också MCCB för att skära av kretsen när temperaturen överskrider det inställda värdet och därmed effektivt förhindrar skador på utrustning och brandolyckor.

Modell:STN2-100

Skicka förfrågan

Produktbeskrivning

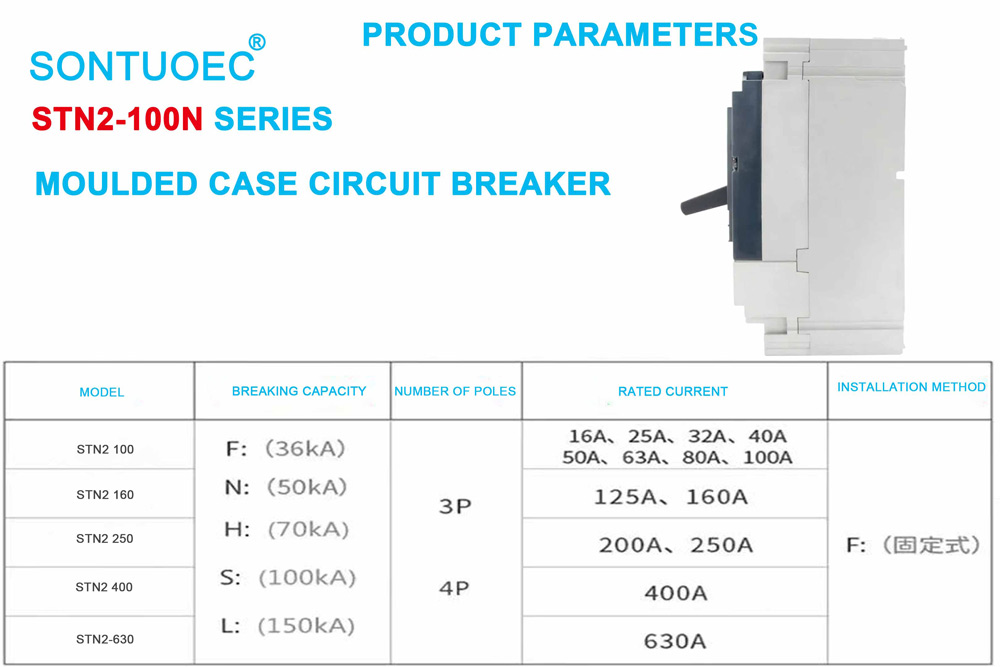

Specifikationer	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
Ramström (a)	100				160				250				400				630
Antal stolpar	3		4		3		4		3		4		3		4		3		4
Ultimat brytkapacitet (ICU, ka)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (från)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Nominell isoleringsspänning	AC800V
Betygsatt arbetsspänning	AC690V
Klassad ström, termisk trippning, Tmd, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Klassad ström, elektronisk Snubbla, mic, a	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
Hjälpmedel, varning, fel Tillbehör	Eller/sd/sde/sdx
Shunt & under spänningsspole	Mx/mn
Mekaniskt liv	50000				40000				20000				15000				15000
Elektriskt liv	30000				20000				10000				6000				4000

Säkerhetsbrytaren MCCB 3P/4P återspeglar den senaste nuvarande begränsande principen och tillverkningstekniken, kännetecknad av kompakta strukturer, full modularisering, hög brytning och noll flashover. Circuit Breaker är utrustad med överbelastning, kortslutning och undervolteringsskyddsanordning för att skydda krets- och strömförsörjningsutrustningen från skador.

Produktfunktioner

Bipolär design: MCCB 3P/4P är av bipolär design, vilket innebär att den kan styra både noll- och brandtrådar samtidigt, vilket säkerställer kretsens säkerhet och stabilitet.

Hög precision: Med hög precisionens strömdetekteringsfunktion kan den exakt bestämma felsituationen i kretsen och klippa av kretsen i tid.

Hög tillförlitlighet: Tillverkad med avancerad teknik och material har den hög tillförlitlighet och stabilitet och kan fungera normalt i olika hårda miljöer.

Lätt att installera och underhålla: rimlig design, lätt att installera och samtidigt lätt att underhålla och ersätta, minska användarens drift och underhållskostnader.
