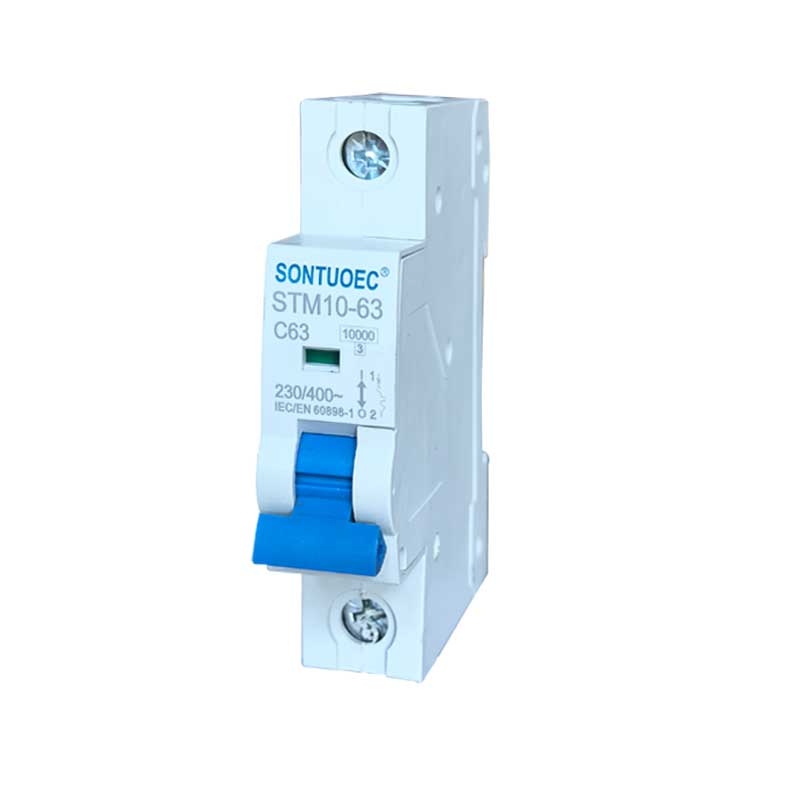

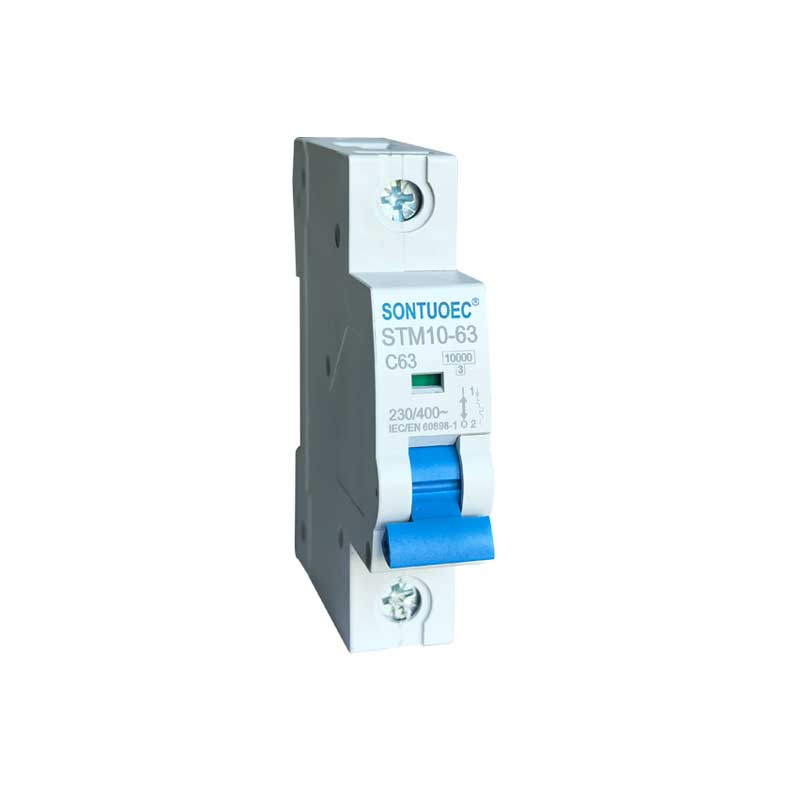

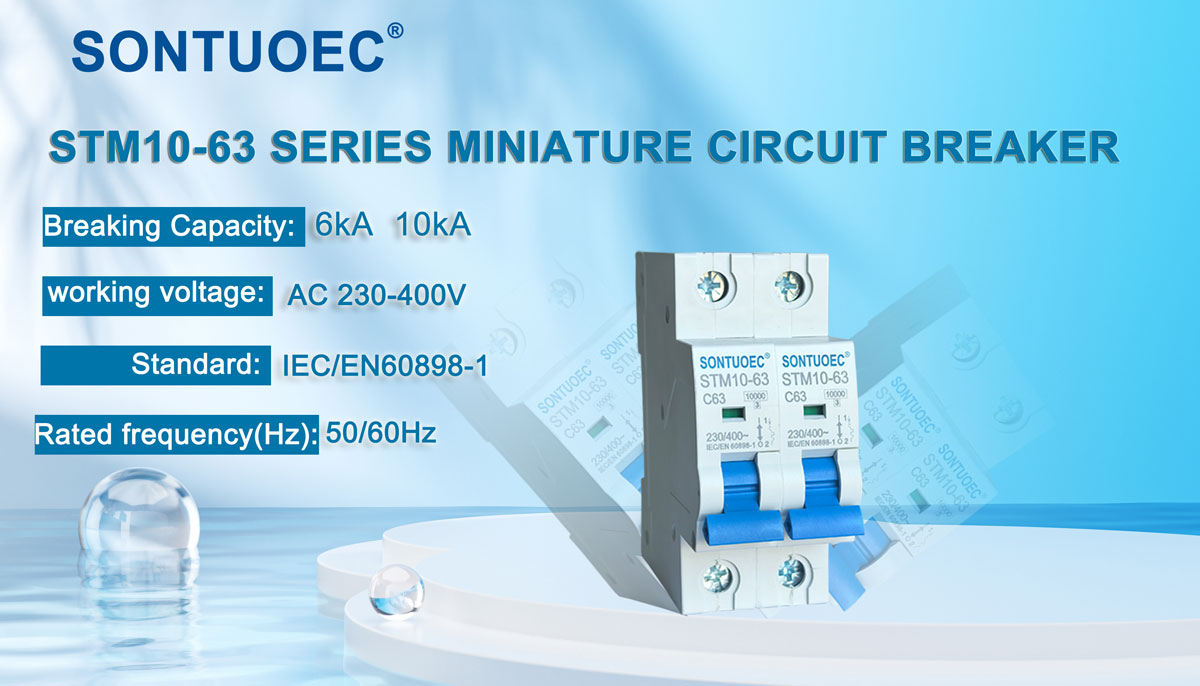

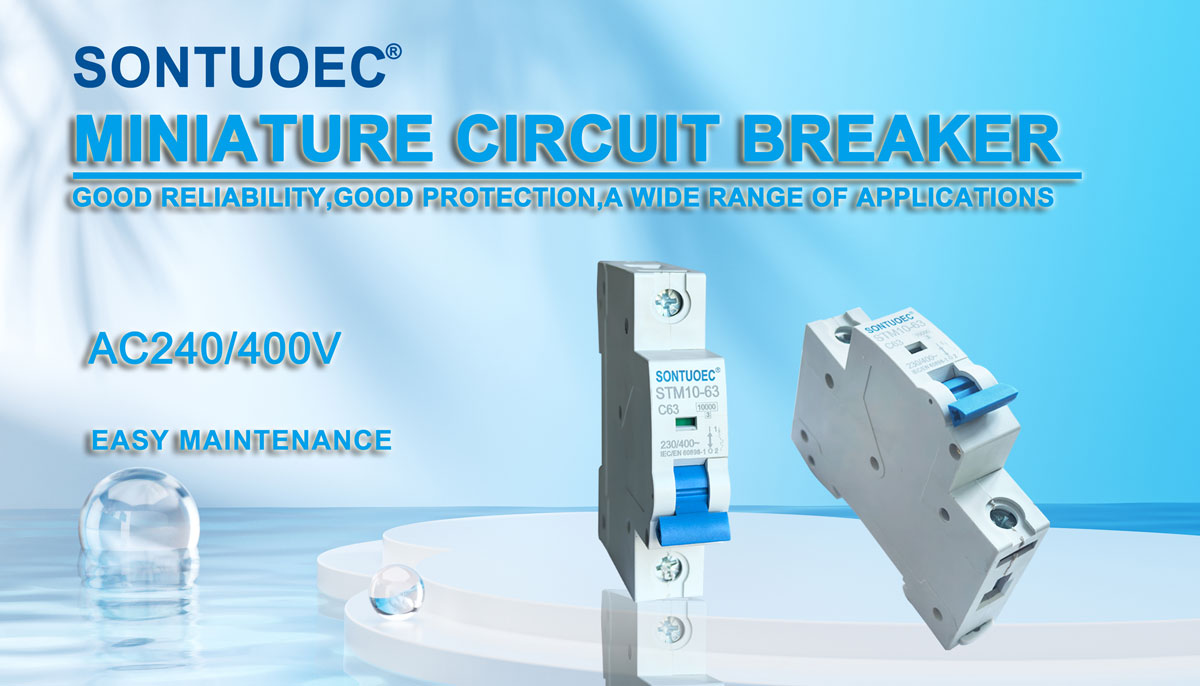

Sontuoec Fabriksförsäljning MCB Stm10-63 Series 6ka dvärgbrytare

SONTUOEC är en av de kinesiska leverantörerna/tillverkarna som specialiserat sig på produktion av olika små elektriska apparater STM10-63 Series högbrytande dvärgbrytare har egenskaperna av strukturerad avancerad, prestandapålitlig, brytkapacitet hög, utseende elegant och dess skal och delar är gjorda av material med slagtålighet, stark flamskyddsfunktion. Den är lämplig för att driva system med 50 eller 60 frekvens, Ue 400V och lägre, Ui 63A och lägre. Den används främst i kontorsbyggnader, bostäder, för belysning, kraftdistribution och överbelastnings- och kortslutningsskydd av utrustning. Normalt kan det också användas som ett inte frekvent överföring av kraftsystem. Den överensstämmer med standarderna IEC60898.1 och GB10963.1

Modell:STM10-63

Skicka förfrågan

Produktbeskrivning

Specifikationer:

	Standard		IEC/EN 60898-1
Elektrisk	Märkström In	A	1,2,4,6,10,16,20,25,32,40,50,63A

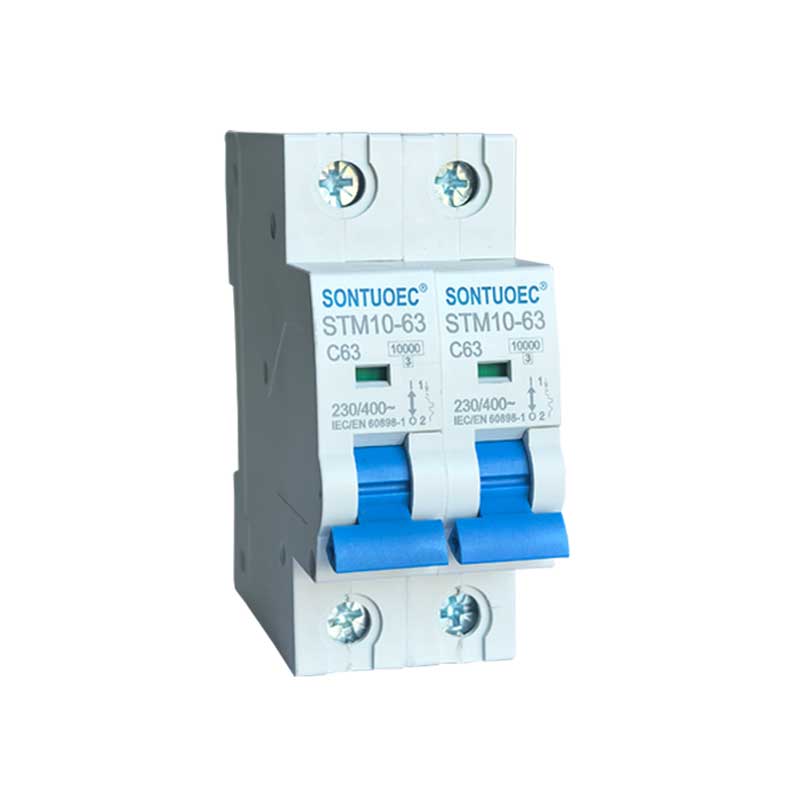

drag	polacker	P	1,2,3,4
	Märkspänning Ue	V	AC 230, 400
	Isolationsspänning Ui	V	500
	Nominell frekvens	Hz	50/60
	Nominell brottkapacitet	A	3000, 4500, 6000
	Märkimpulsmotståndsspänning(1,2/50)Uimp	V	4000
	Dielektrisk testspänning vid ind.Frekv. i 1 min	Kv	2
	Föroreningsgrad		2
	Termomagnetisk frigöringsegenskaper		B,C,D
Mekanisk	Elektrisk livslängd	t	4000
drag	Mekaniskt liv	t	10000
	Skyddsgrad		IP20
	Referenstemperatur för inställning	ºC	30
	av termiskt element	ºC	30
	Omgivningstemperatur	ºC	-5~+40(Specialapplikation se
	(med dagligt genomsnitt ≤35ºC)	ºC	temperaturkompensationskorrigering)
	Förvaringstemperatur	ºC	-25~+70
Installation	Typ av terminalanslutning		Kabel/Pin-typ samlingsskena
	Plintstorlek topp/botten för kabel	mm2	25
	Plintstorlek topp/botten för kabel	AWG	3 maj 18
	Terminstorlek topp/botten för samlingsskena	mm2	25
	Terminstorlek topp/botten för samlingsskena	AWG	3 maj 18
	Åtdragningsmoment	N*m	2
	Åtdragningsmoment	I-lbs	18
	Montering		på DIN-skena EN 60715(35mm) med hjälp av snabbklämningsanordning
	Förbindelse		Uppifrån och nerifrån

Huvudfunktioner för STM10-63 Miniature Breaker

1.Överbelastningsskydd: När strömmen i kretsen överstiger MCB:s märkvärde, kommer STM10-63 Miniature Breaker automatiskt att stänga av kretsen inom en viss tidsperiod för att förhindra att kretsen och utrustningen överhettas.

2. Kortslutningsskydd: När en kortslutning inträffar i kretsen kommer STM10-63 Miniature Breaker att bryta kretsen omedelbart för att förhindra att kortslutningsströmmen skadar kretsen och utrustningen.

3. Läckageskydd (vissa MCB har denna funktion): för MCB med läckageskydd, när det finns läckage i kretsen, kommer STM10-63 Miniature Breaker snabbt att stänga av kretsen för att skydda personlig säkerhet.

Funktionsprincipen för MCB:er

MCB innehåller vanligtvis en termisk magnetisk eller elektronisk utlösningsdetektor inuti, som används för att upptäcka förändringar i strömmen i kretsen. När strömmen är onormal utlöser anslaget utlösningsmekanismen för MCB, vilket gör att miniatyrbrytaren STB1-63 snabbt bryter kretsen.

1. Termisk magnetisk slutare: Den använder värmen som genereras när strömmen passerar genom ledaren för att utlösa utlösningen. När strömmen är för stor, värms ledaren upp, vilket gör att bimetallen inuti den termiska magnetiska slutaren böjas, vilket utlöser utlösningsmekanismen.

2.Electronic striker: Den använder elektroniska komponenter för att upptäcka strömförändringar och kontrollera verkan av utlösningsmekanismen. När en onormal ström detekteras skickar den elektroniska slutaren en signal till utlösningsmekanismen för att bryta kretsen.

Tillämpningsscenarier för MCB

MCB används i stor utsträckning i elektriska system i bostads-, kommersiella och industriområden för att skydda kretsar och utrustning från skador orsakade av onormala strömmar. De är vanligtvis installerade i distributionsdosor, elcentraler eller styrskåp och används som huvudströmbrytare eller grenströmbrytare i en krets.

Val och installation av MCB

1.Val: När du väljer MCB måste du ta hänsyn till faktorer som kretsens märkström, spänningsnivå, skyddsegenskaper och om läckageskydd krävs. Det är också viktigt att se till att den valda miniatyrbrytaren STB1-63 uppfyller lokala elektriska säkerhetsstandarder och föreskrifter.

2.Installation: STB1-63 dvärgbrytare bör installeras i en torr, ventilerad miljö fri från frätande gaser och se till att den kopplas korrekt och säkert. Under installationen ska relevanta elektriska säkerhetsföreskrifter och driftsprocedurer följas.
