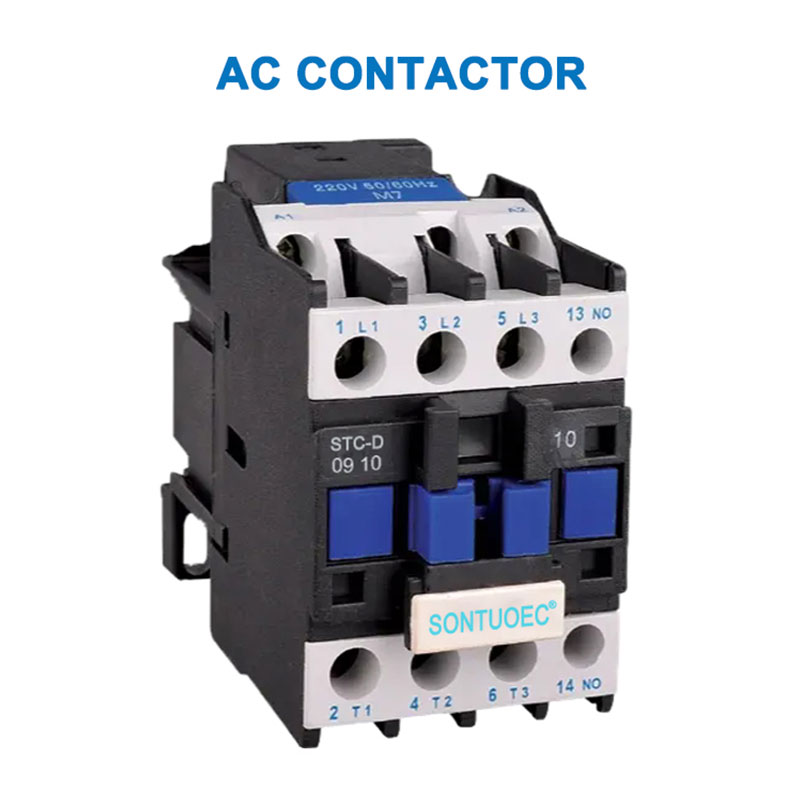

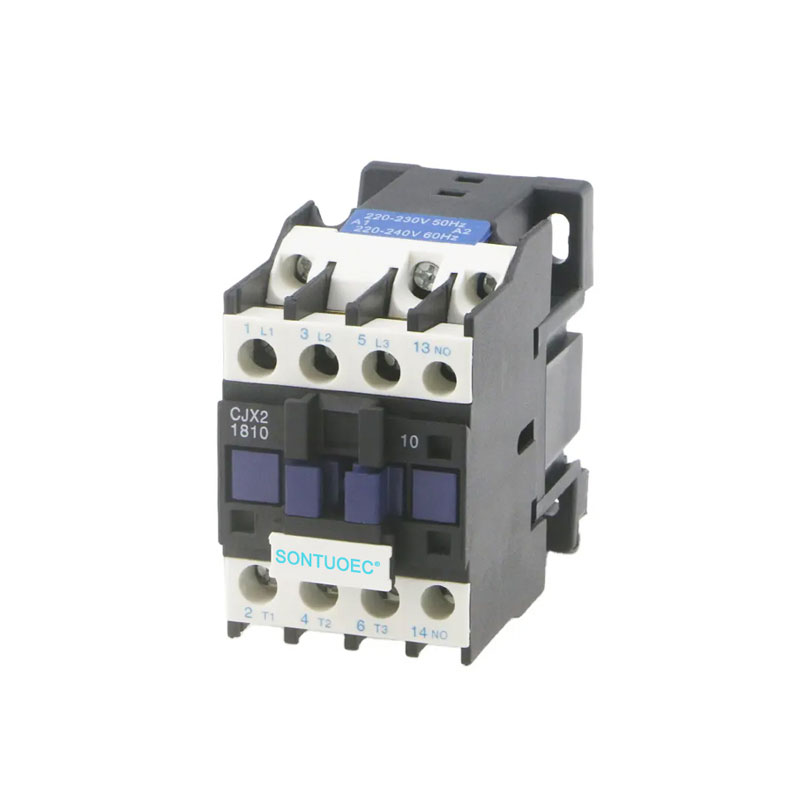

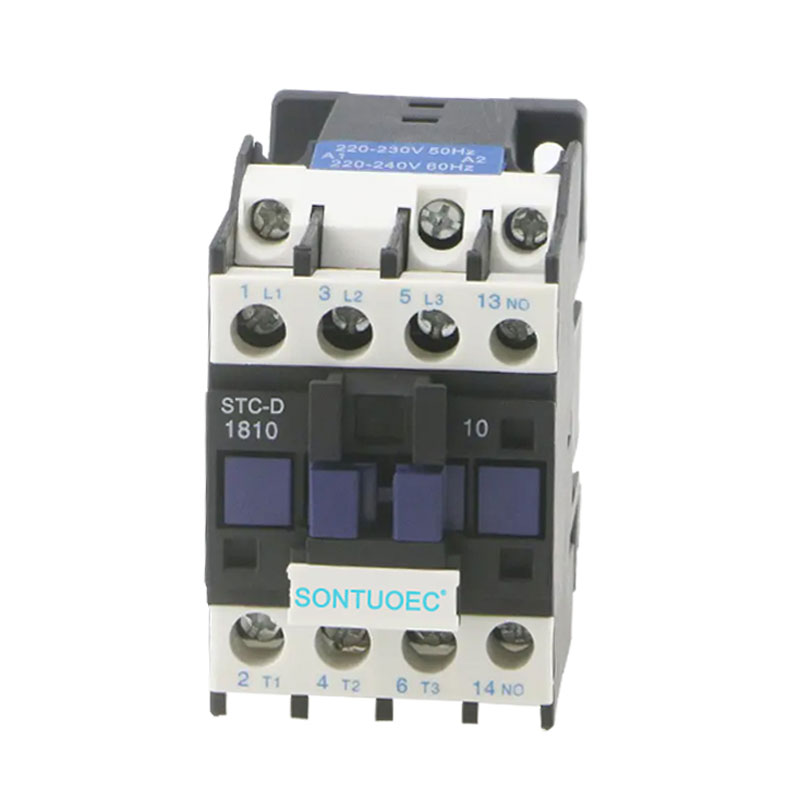

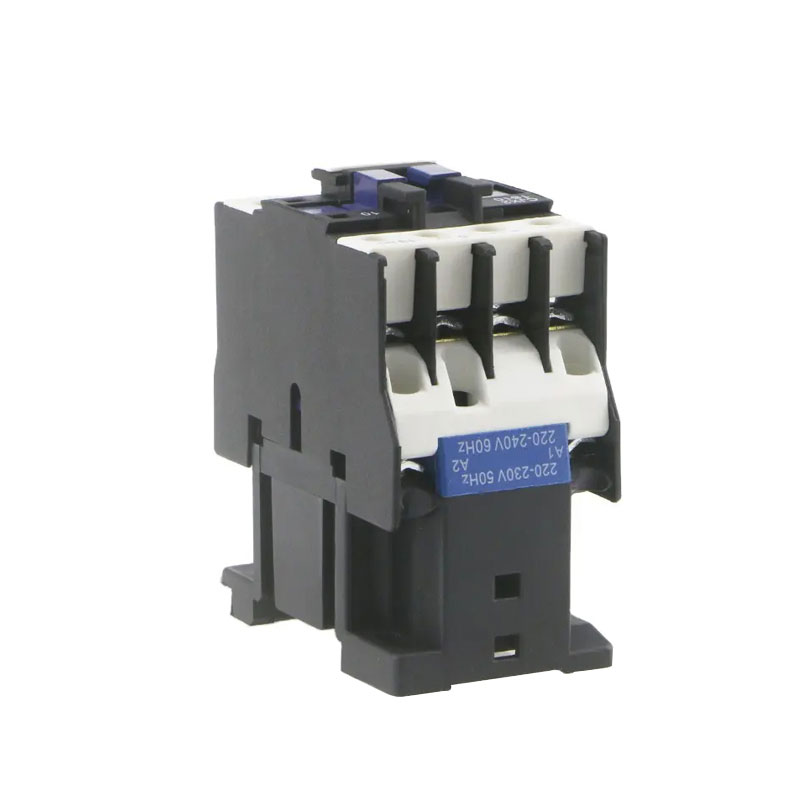

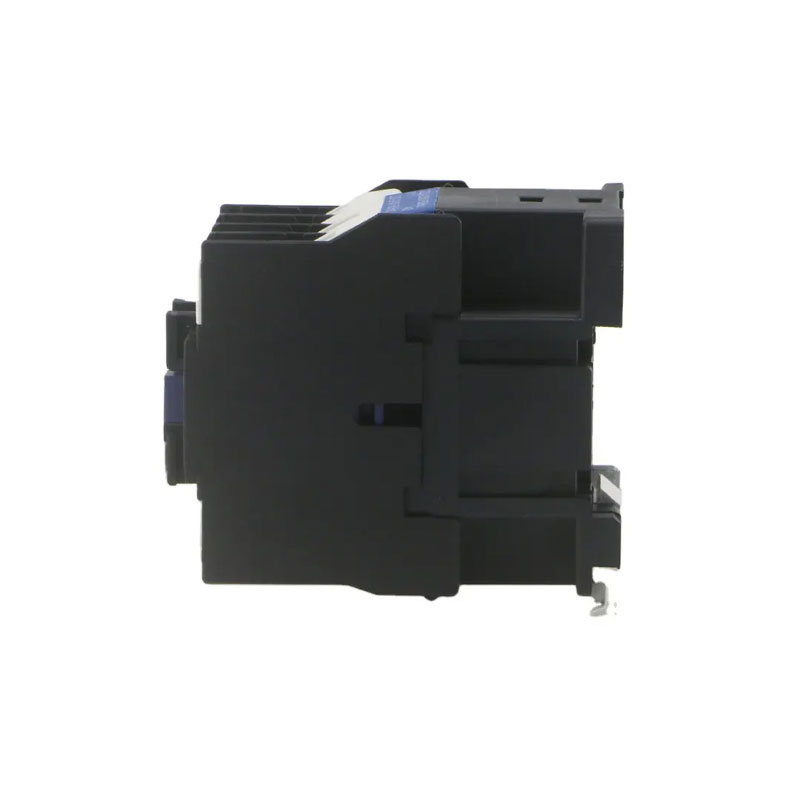

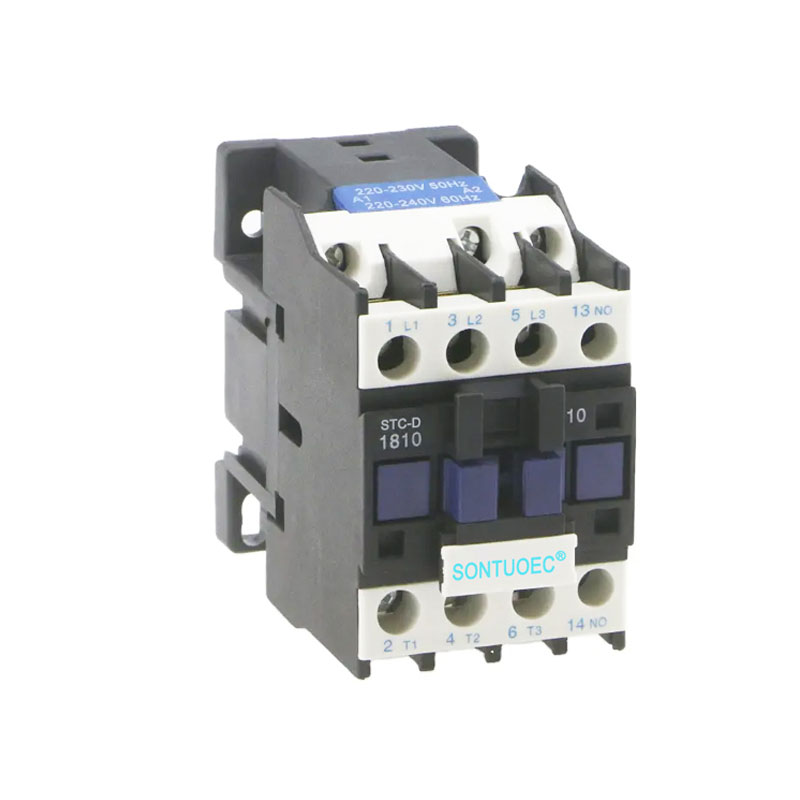

STC-D AC-kontaktor

STC-D AC-kontaktor är en elektrisk komponent som används för att fjärrkontrollera och ofta slå på eller av AC-kretsar. Det används främst för att öppna och kontrollera kretsar i elektriska kraftsystem och för fjärrkontroll av motorer, belysning och andra elektriska belastningar i industriell automatisering. Alternating Current (AC) -kontaktor, dvs. STC-D AC-kontaktor, är en viktig elektrisk kontrollutrustning som spelar en oåterkallelig roll inom området Electric Power System och Industrial Automation.

Modell:STC-D

Skicka förfrågan

Produktbeskrivning

Typ		STC-D09	Stc-d12	STC-D18	Stc-d25	Stc-d32	Stc-d40	Stc-d50	STC-D65	Stc-d80	STC-D95
Betygsatt arbetsström (A)	Ac3	9	12	18	25	32	40	50	65	80	95
Betygsatt arbetsström (A)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardpower-betyg på 3-fas Motors 50/60Hz Inkategori AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Klassad värmeström (a)		20	20	32	40	50	60	80	80	125	125
Elektriskt liv	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektriskt liv	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekaniskt liv (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontakternas antal	3p+nej					3p+nc+nr
Kontakternas antal	3P+NC					3p+nc+nr

Struktur och arbetsprincip

Struktur: STC-D AC-kontaktor består huvudsakligen av elektromagnetiskt system (inklusive järnkärna, spole och kortslutningsring, etc.), kontaktsystem (inklusive huvudkontakt och hjälpkontakt) och bågsläckningsanordning.

Arbetsprincip: När spolen för STC-D AC-kontaktorn är energisk, genererar järnkärnan ett magnetfält, som lockar ankaret och driver kontakterna att agera, så att huvudkontakterna och hjälpkontakterna är stängda eller kopplade från och därmed kontrollerar kretsen. Bågsläckningsanordningen används för att släcka bågen när kontakterna är frånkopplade för att skydda kontakterna från skador.

STC-D AC Contactor

Typer och egenskaper

1.Typs:

STC-D AC-kontaktorer kan kategoriseras i en mängd olika typer beroende på deras användning och prestanda, såsom industrikontaktorer, byggnads- och hushållskontaktorer. Vanliga modeller inkluderar CJ -serier (t.ex. CJX2 -serien, CJ20 -serien, CJT1 -serien) samt serieprodukter av ABB, Siemens, Schneider och andra märken.

2.Funktioner:

Tillförlitligt arbete: STC-D AC-kontaktorer har hög arbetstillförlitlighet och stabilitet och tål stora strömmar och spänningar.

Stabil prestanda: Kontaktsystemet är tillverkat av högkvalitativa material med god elektrisk konduktivitet och nötningsbeständighet med högt temperatur.

Bekvämt underhåll: STC-D AC-kontaktorer har en kompakt struktur och är enkla att installera och underhålla.

Applikationsscenarier

STC-D AC-kontaktorer har ett brett utbud av applikationer inom kraftsystem, industriell automatisering, byggnads- och hushållselektricitet. Till exempel kan det i kraftsystemet användas för att styra startstoppen och riktningen omvändning av motorn; I industriell automatisering kan den användas för att styra startstoppen för olika elektriska utrustning på produktionslinjen; I byggnaden och hushållets elektricitet kan den användas för att styra på/av utrustningen, såsom belysning och luftkonditionering.
