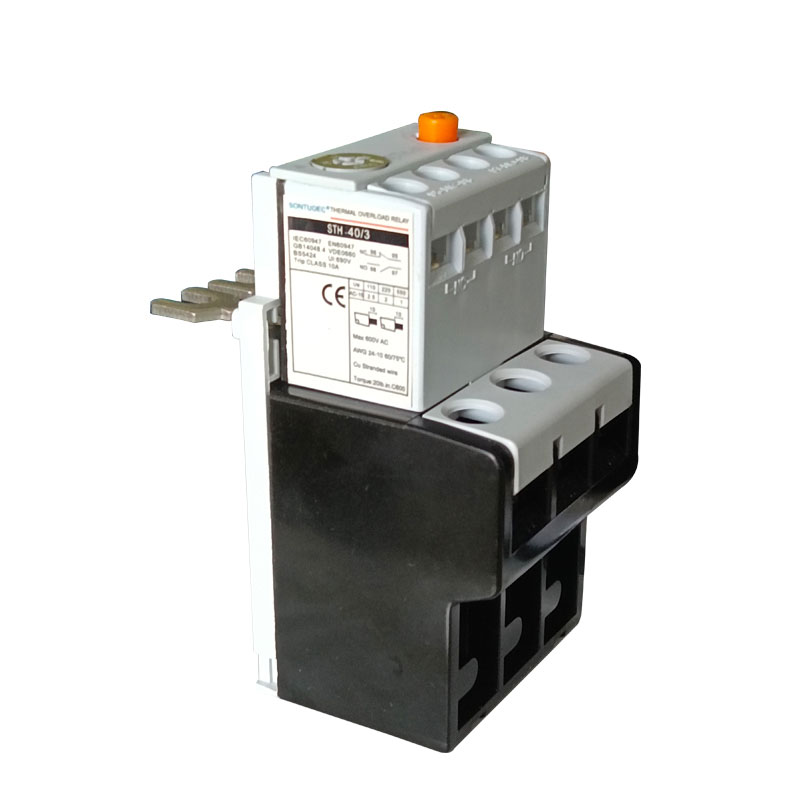

STH-40-serie termisk överbelastningsrelä

STH-40-seriens termiska överbelastningsrelä är lämplig för kretsen för AC 50/60 Hz, nominell driftspänning upp till 660V. Och det kan inse funktionen för överbelastning och fasfelskydd för växelströmsmotor. Denna produkt överensstämmer med GB14048.4, IEC60947-4-1 Standard.

Modell:STH-40

Skicka förfrågan

Produktbeskrivning

Huvudteknisk parameter:

Modell	Nuvarande	Lämplig för kontaktare
STH-22/3	0,4-63A	GMC-9 ~ 22
STH-22/3	0,63-1A	GMC-9 ~ 22
STH-22/3	1-1,6A	GMC-9 ~ 22
STH-22/3	1.6-2.5A	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18A	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22
STH-40/3	18-26A	GMC-32 ~ 40
STH-40/3	24-36A	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

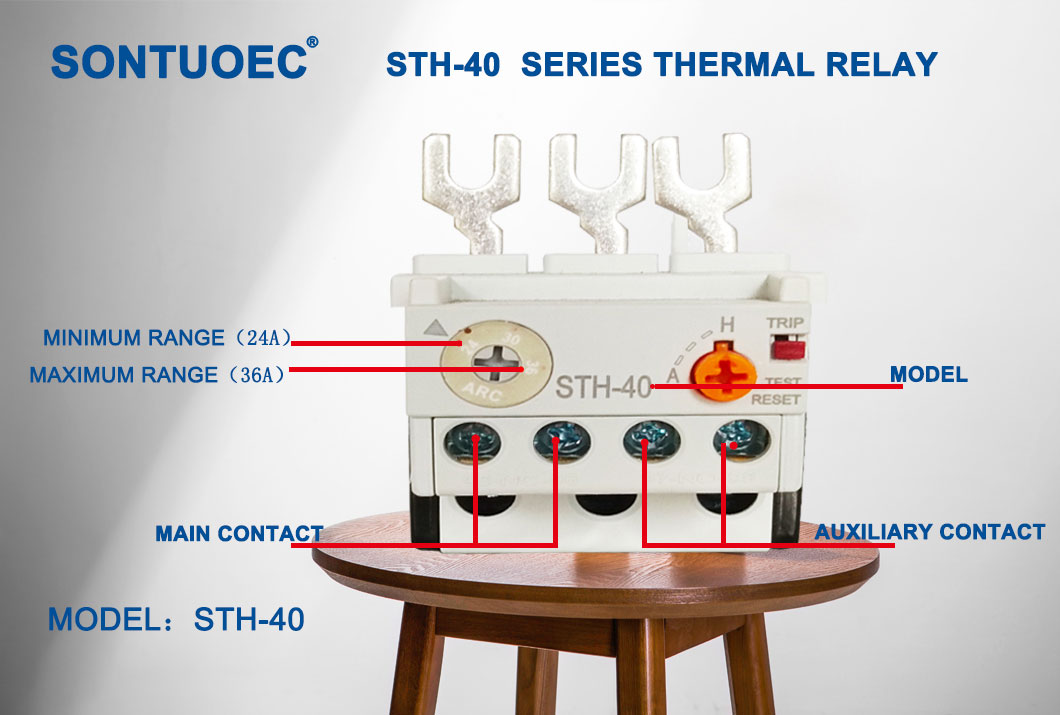

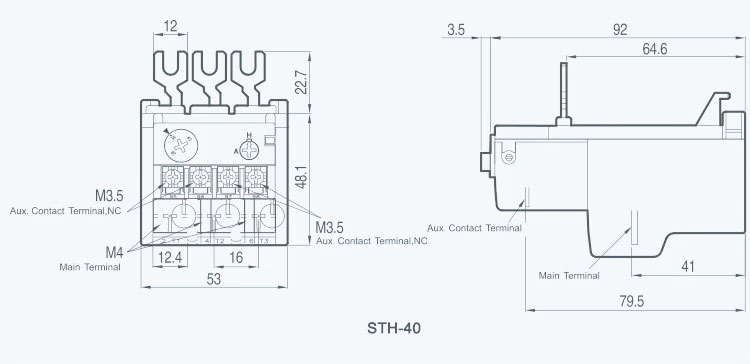

STH-40 Series Thermal Overload Relay

Huvudfunktioner

Skydd av motor: Huvudfunktionen för det termiska överbelastningsreläet är att förhindra att motorn skadas på grund av överbelastning. När motorn är överbelastad kommer det termiska överbelastningsreläet att skära av strömförsörjningen i tid för att förhindra att motorn brinner på grund av överhettning.

Skydd av kraftledningar: Förutom att skydda motorn kan det termiska överbelastningsreläet också skydda kraftledningen. När motorn är överbelastad kommer dess ström att öka, vilket kan leda till överhettning och smältning av kraftledningar. Genom att upptäcka förändringen i ström, bestämmer det termiska överbelastningsreläet om kraftledningen är överbelastad och stänger av strömförsörjningen vid behov.

Förbättra kraftsystemets säkerhet: Termisk överbelastningsrelä kan effektivt förhindra skadorna på motor- och kraftledningen, vilket minskar kraftsystemets felhastighet och förbättrar kraftsystemets säkerhet.

Driftsprincip

Driftsprincipen för det termiska överbelastningsreläet är huvudsakligen baserat på den aktuella termiska effekten och temperaturavkänningsegenskaperna för bimetalet. När en överbelastning inträffar i en motor ökar strömmen, vilket gör att mer värme genereras i värmeelementet i den termiska överbelastningsreläet. Denna värme överförs till bimetalet, som böjs när den upphettas eftersom den är gjord av två legeringar med stora skillnader i koefficienter för linjär expansion. När bimetal böjs i viss utsträckning kommer den att utlösa den elektromagnetiska spolen att aktiveras, vilket i sin tur kommer att driva kontakterna för att agera och skära av motorens strömförsörjning.

Ansökningsområde

Termisk överbelastningsrelä används vanligtvis i kretsar med AC 50Hz, nominell isoleringsspänning på 660V och ström på 0,1 ~ 630A, och används huvudsakligen för överbelastning och fasbrytande skydd av tre-fas AC-motorer. Det kan också användas för att bilda en start med en anpassad AC -kontaktor för att ge omfattande skydd för motorn.

Produktfunktioner

Enkel struktur: Detta termiska överbelastningsrelä antar vanligtvis en relativt enkel strukturell design, vilket gör det enkelt att installera och använda.

Fullfunktion: Förutom den grundläggande överbelastningsskyddsfunktionen har den också funktionerna för fasbrytningsskydd och temperaturkompensation.

Låg kostnad: Jämfört med andra motoriska skyddsanordningar är priset på termisk överbelastningsrelä relativt lågt, vilket minskar köpkostnaden för användare.

Stabil driftsprestanda: Eftersom den antar Bimetal som det känsliga elementet är dess driftsprestanda stabilt och pålitligt.
