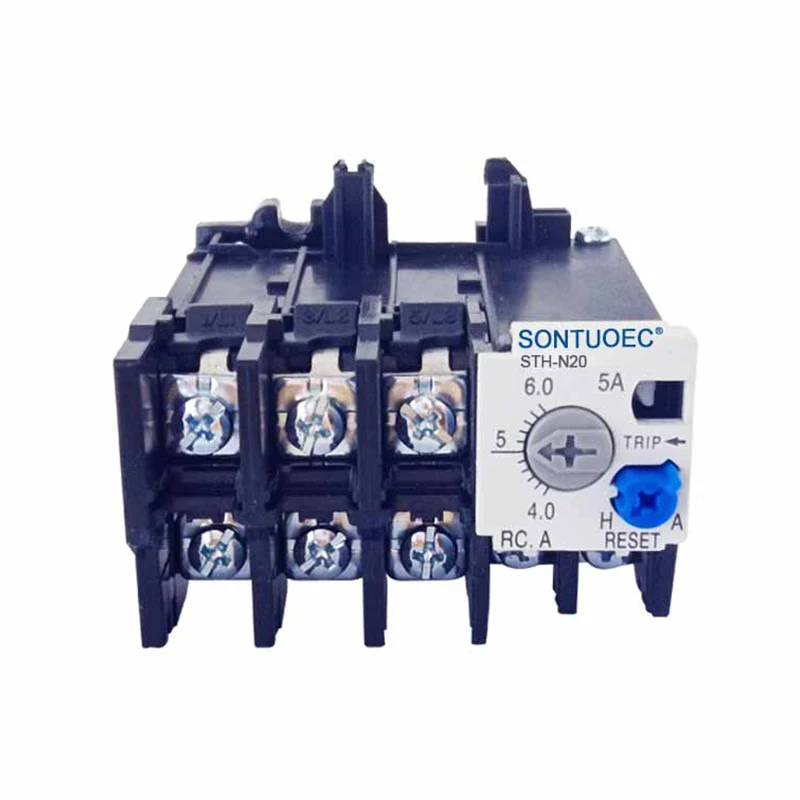

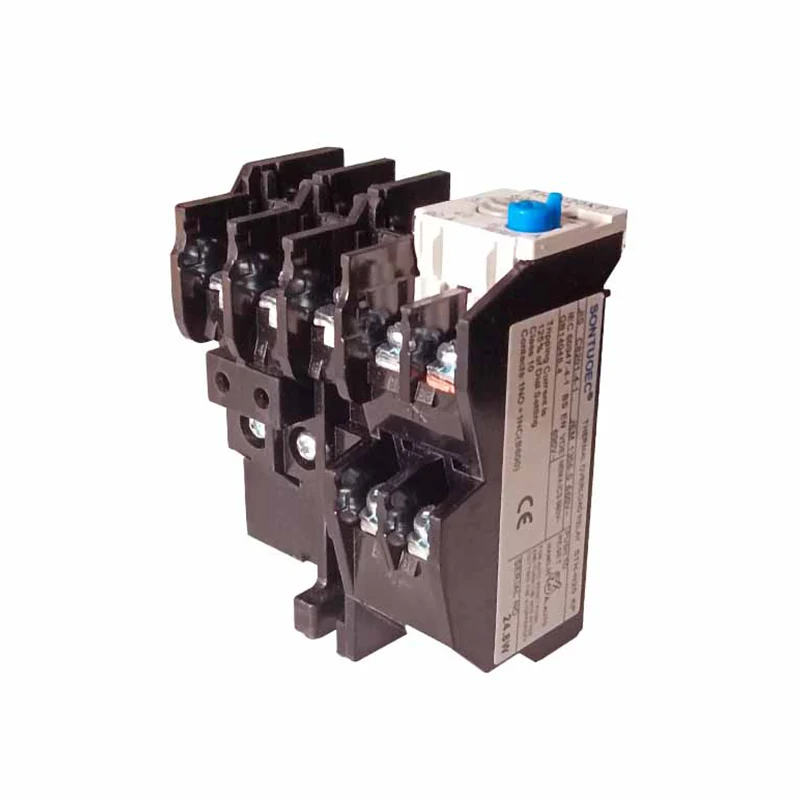

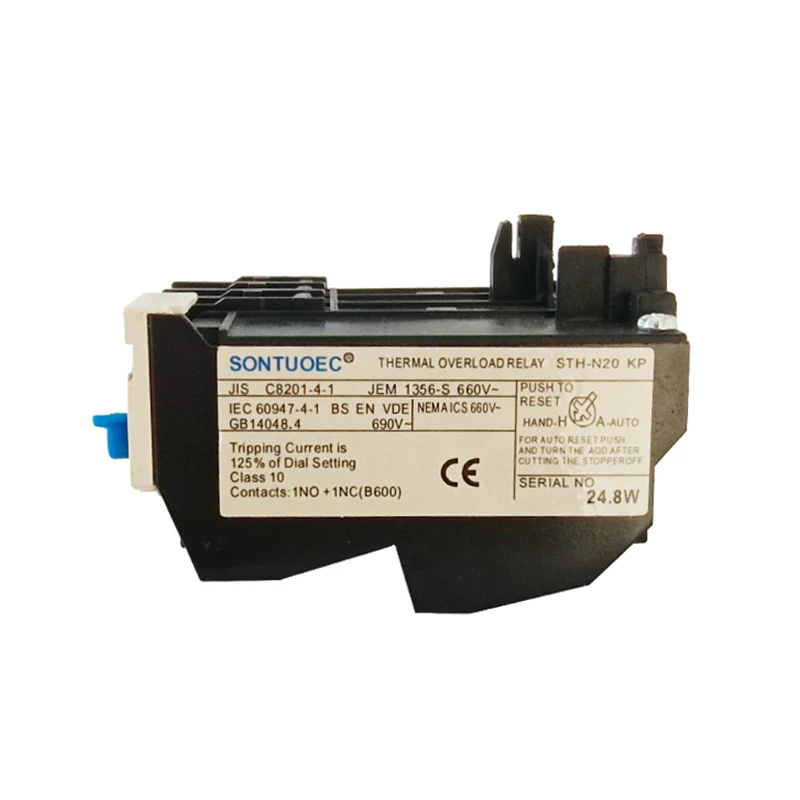

STH-N Model Thermal Relay

STH-N Model Thermal Relay är särskilt utformat för överbelastningsskydd av växelströmsmotor, när motorns körström överskrider den nominella strömmen kan det termiska reläet automatiskt avbryta kretsen för att förhindra att motorn skadas på grund av överbelastning.

Modell:STH-N

Skicka förfrågan

Produktbeskrivning

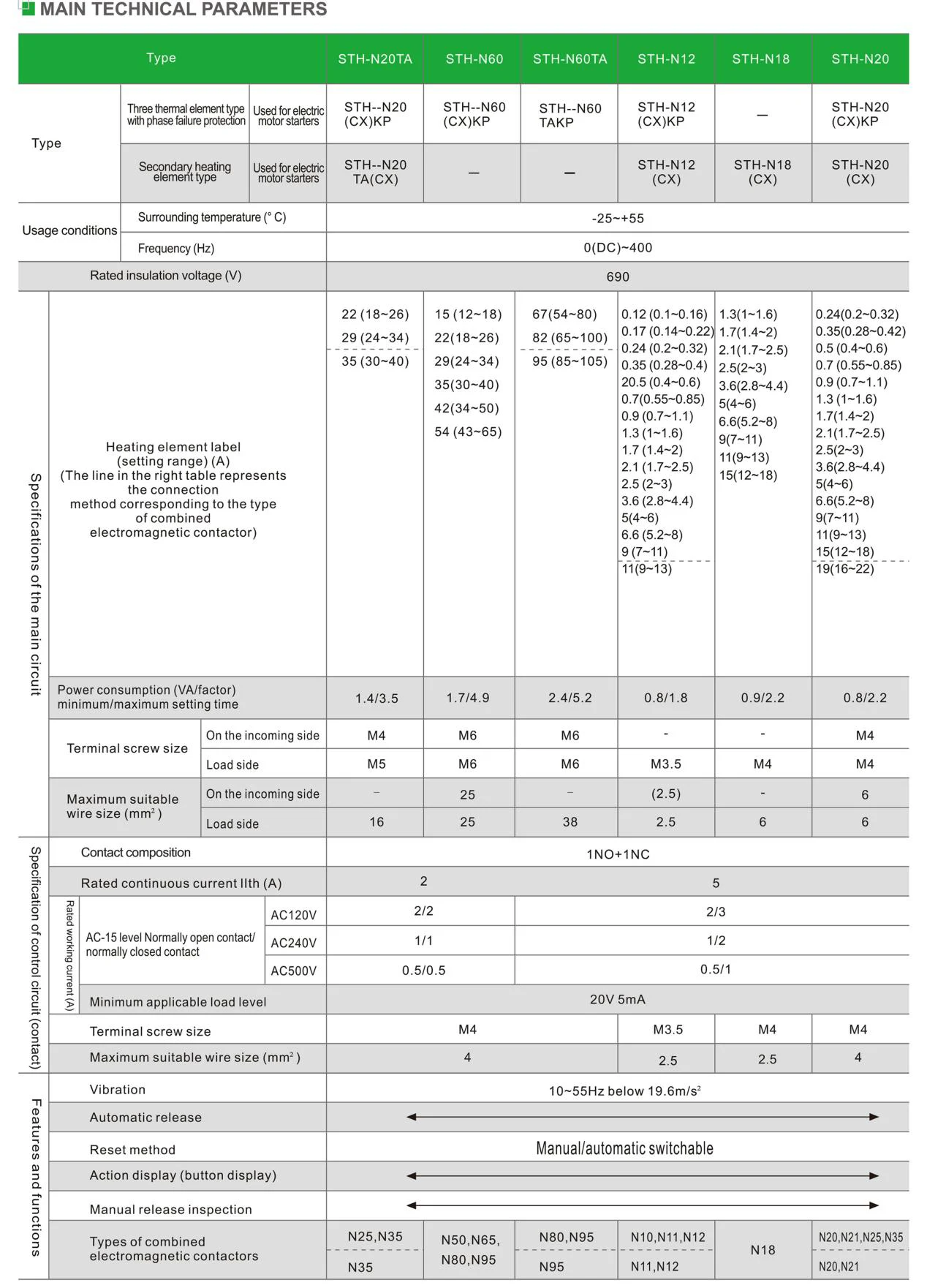

Specifikationer:

Produkt Namn	Termisk Överbelastningsrelä
Modell	Sth-n
Material	Plast, elektronisk Komponenter
Termisk Kontakta	1no+1nc
Termisk Relaterad ström	0,1A-105A
Aktuell sortiment	Pls notera strömmen räckvidd när du gör beställningen
Frekvens	660V
Trippklass	50/60Hz
Färg	Som bilden visas

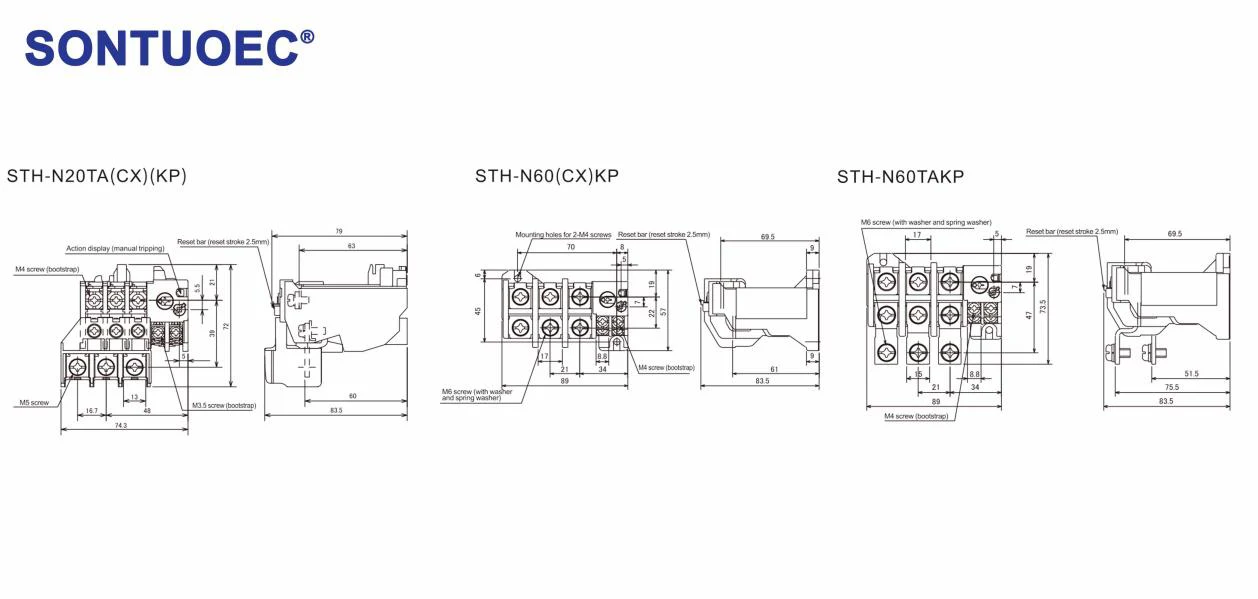

Typ	En	Aa	Ab	Växelström	B	Ba	Bb	B.C	C	Ca	CB	M	Vikt (kg)
STH-N12 (CX) (KP)	45	10	8	24	55	31	15	6.5	76.5	35	57	M3.5	0.11
STH-N18 (CX)	54	12.5	10.2	24.5	59	32.5	16.3	6.7	80	40	58.5	M4	0.13

STH-N Model Thermal Relay

Arbetsprincip

Driftsprincipen för STH-N-modellens termiska relä är baserat på den termiska effekten av elektrisk ström. När motorn är överbelastad ökar strömmen som strömmar genom det termiska reläet, vilket får värmeelementet att generera mer värme. Denna värme får bimetallet att böjas och deformeras, och när deformationen når ett visst avstånd, skjuter den anslutningsstången att verka, vilket får kontakterna att bryta och därmed skära av strömförsörjningen till motorn.

STH-N Model Thermal Relay

Huvudfunktioner

Överbelastningsskyddsfunktion: TH-N-typ termisk relä har tillförlitlig överbelastningsskyddsfunktion, vilket kan skära av kretsen i tid när motorn är överbelastad och förhindrar att motorn skadas.

Exakta åtgärder: Handlingsegenskaperna för det termiska reläet är stabilt, och det kan verka exakt inom det inställda överbelastningsströmmen för att skydda motorn från skador.

Kompakt struktur: TH-N-typ termisk relä antar kompakt strukturdesign, upptar lite utrymme och är lätt att installera och underhålla.

Långt livslängd: Eftersom det termiska reläet antar material och tillverkningsprocess av hög kvalitet har det en lång livslängd och hög tillförlitlighet.

Ansökningsområde

TH-N-typ termiska reläer används allmänt i applikationer som kräver motoröverbelastningsskydd, såsom industriella automatiseringssystem, elektriska kraftsystem, konstruktionsutrustning och så vidare. Speciellt i motorstyrningskretsar som kräver ofta start och stopp är den skyddande rollen för termiska reläer särskilt viktig.
