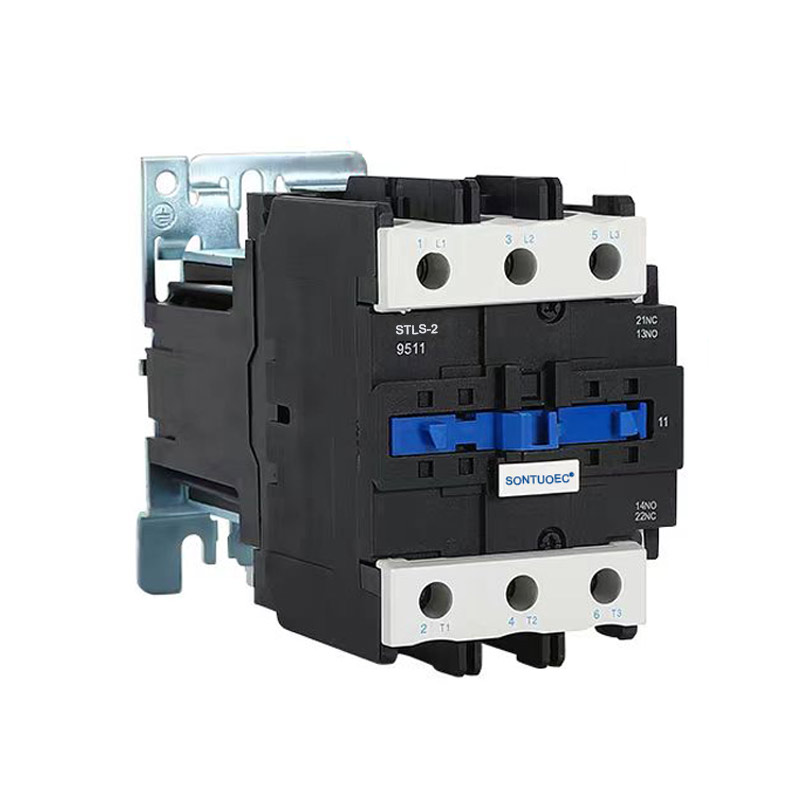

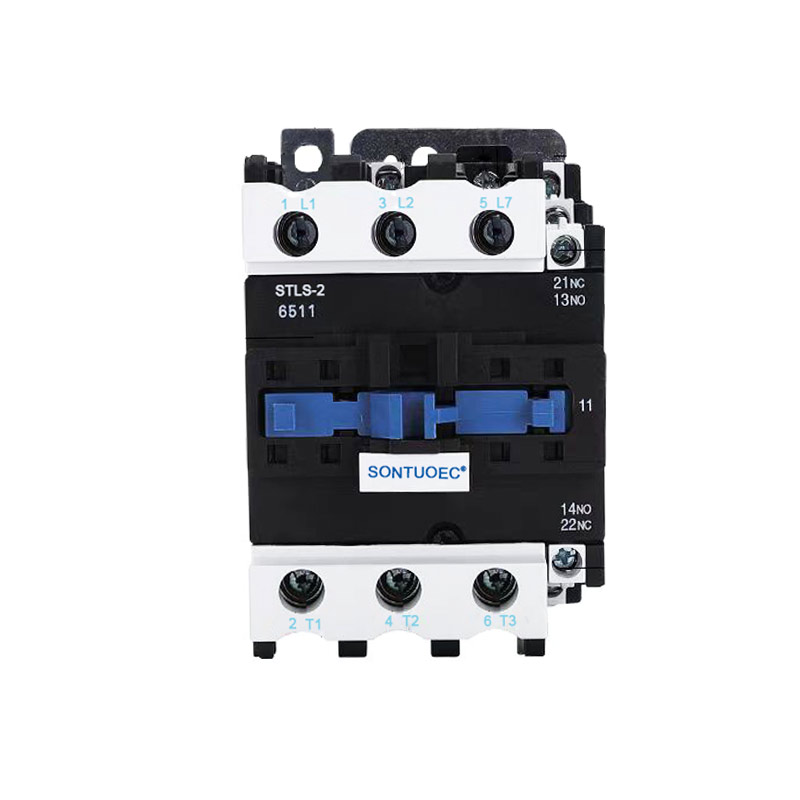

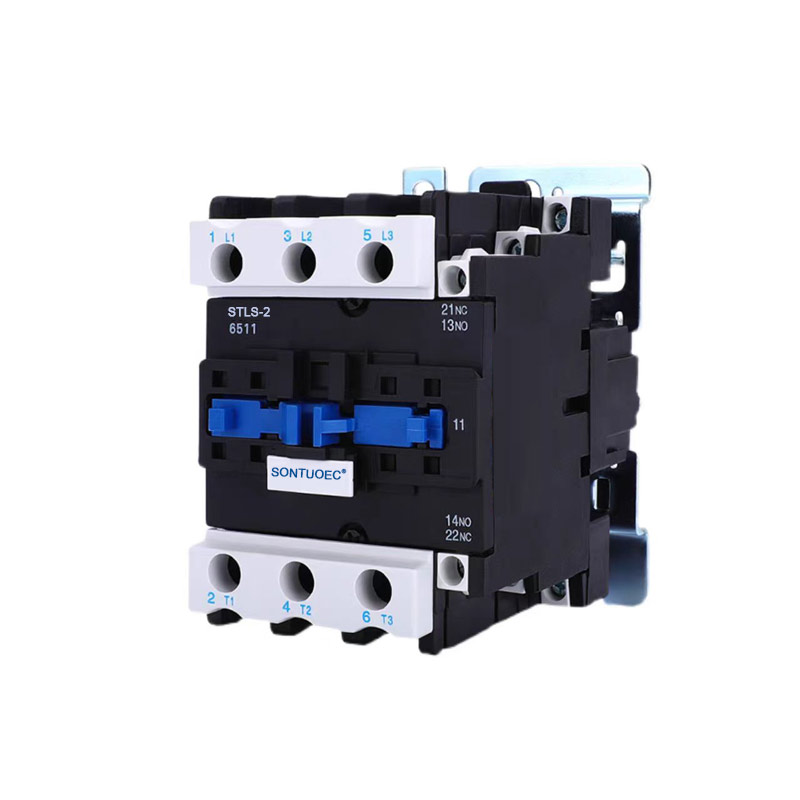

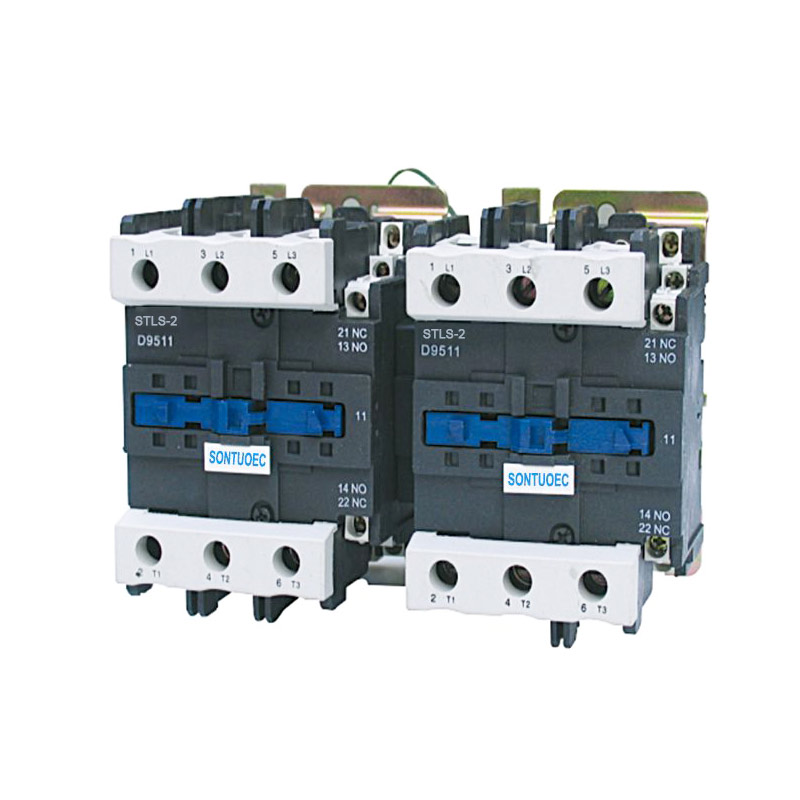

Stls-2(Cjx2) Series mekanisk förreglingskontaktor

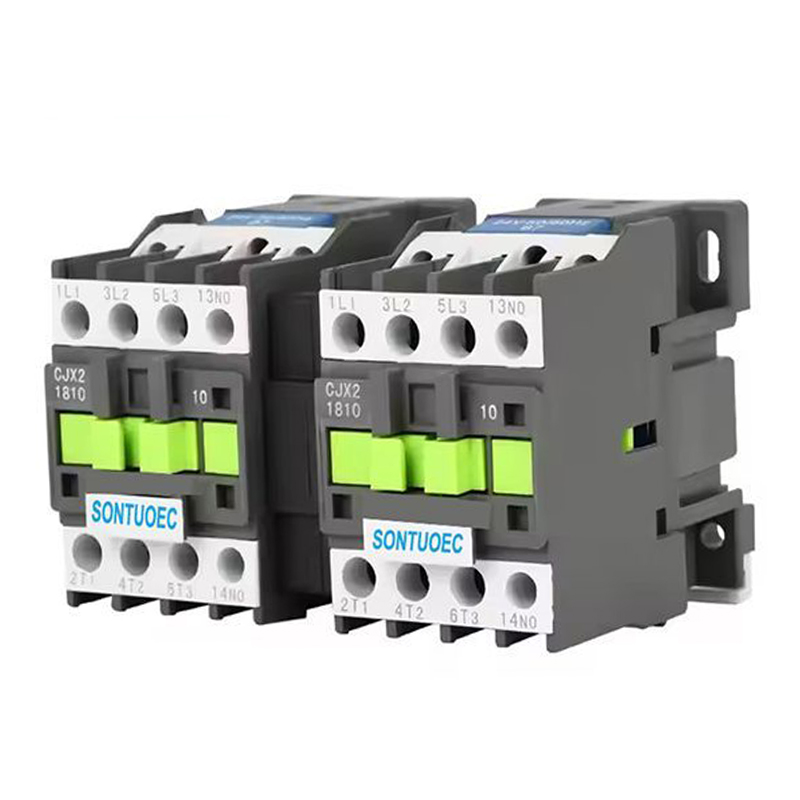

Stls-2(Cjx2) Series Mechanical Interlocking Contactor är lämplig för användning i kretsar upp till märkspänningen 660V AC 50Hz, ström 620A, för konvertibel styrning av motorn. Denna mekaniska förregling säkerställer kontaktbyte av de två konvertibla kontaktorerna. Den överensstämmer med IEC60947-4-1 standarder.

Modell:STLS-2(CJX2)

Skicka förfrågan

Produktbeskrivning

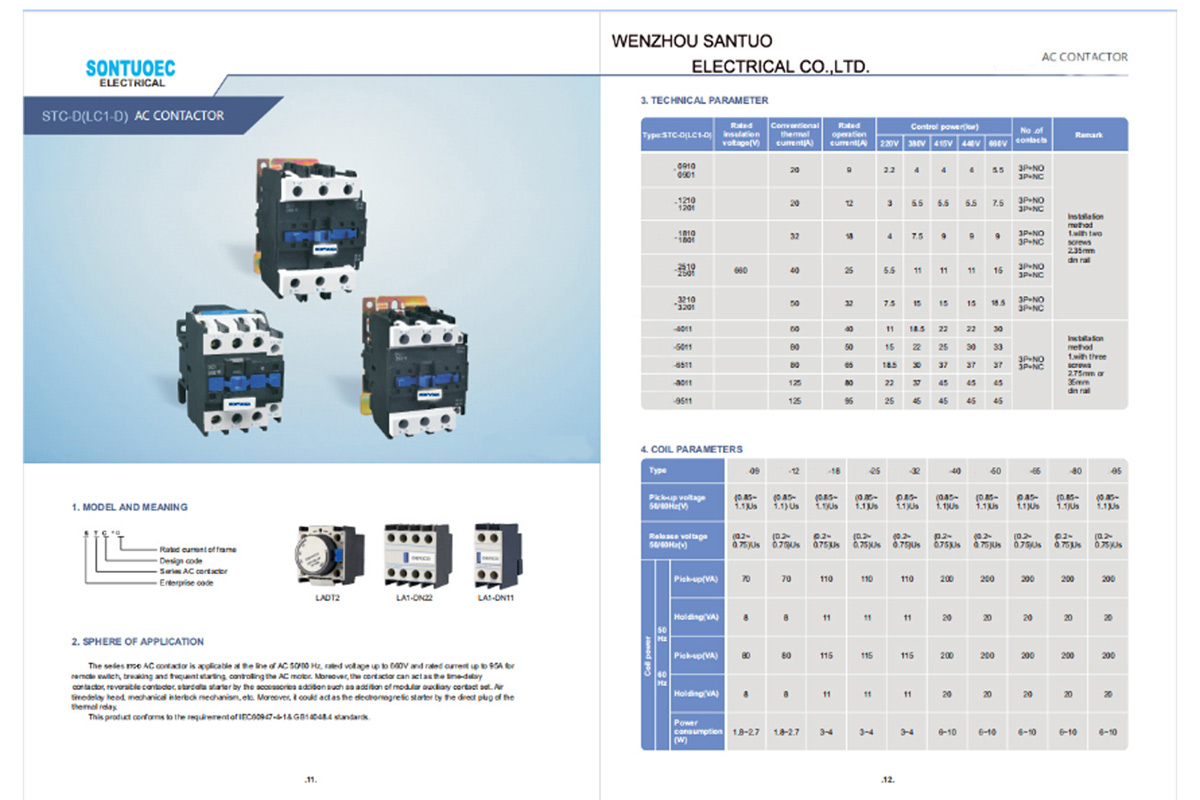

Typ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nominell isolationsspänning		660	660	660	660	660	660	660	660	660	660
konventionell termisk		20	24	32	40	50	60	75	80	110	125
nuvarande		20	24	32	40	50	60	75	80	110	125
Bedömd operativ		9	12	16	25	32	40	50	63	80	95
nuvarande		9	12	16	25	32	40	50	63	80	95
kontrollerade	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
effekt (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

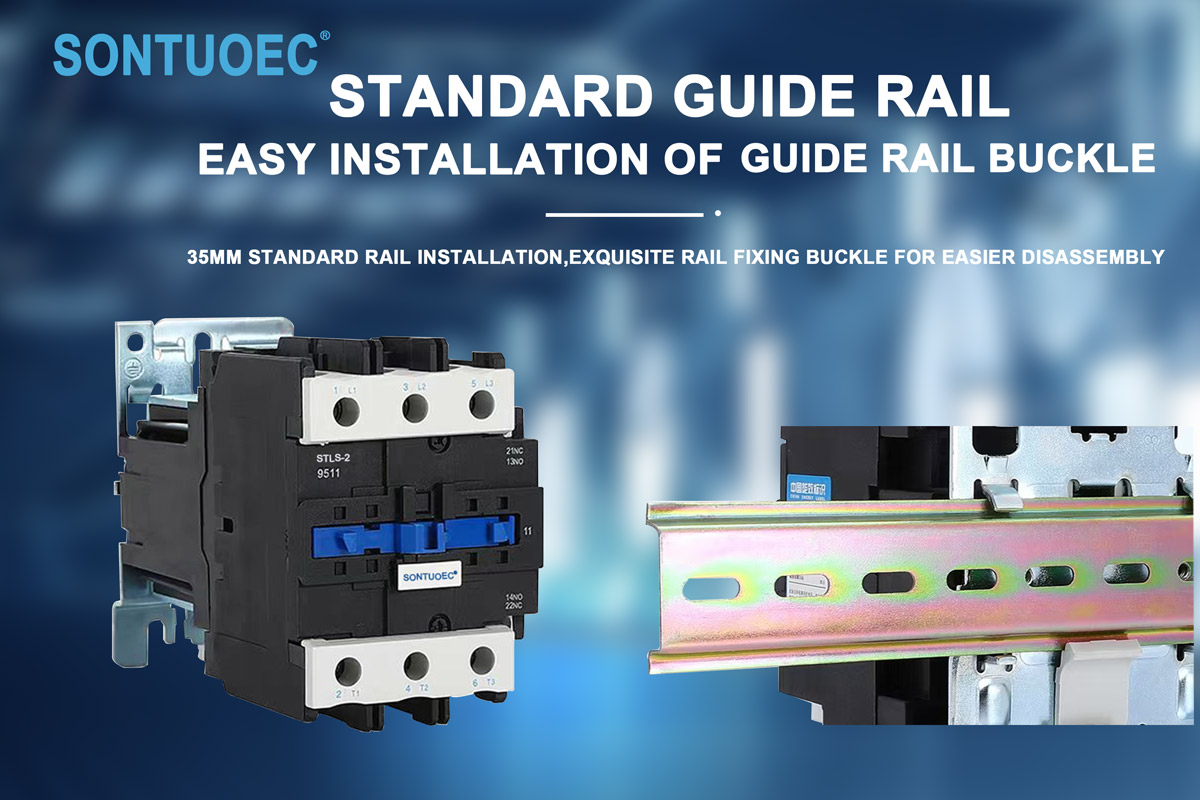

Notera		Installationen av					Installationen av
		reläer kan använda två skruvar					reläer kan tre
		och använd även 35 mm					skruvar och även använda
		installationsskena					75 mm eller 35 mm installation
							järnväg

Struktur och egenskaper

Strukturera:

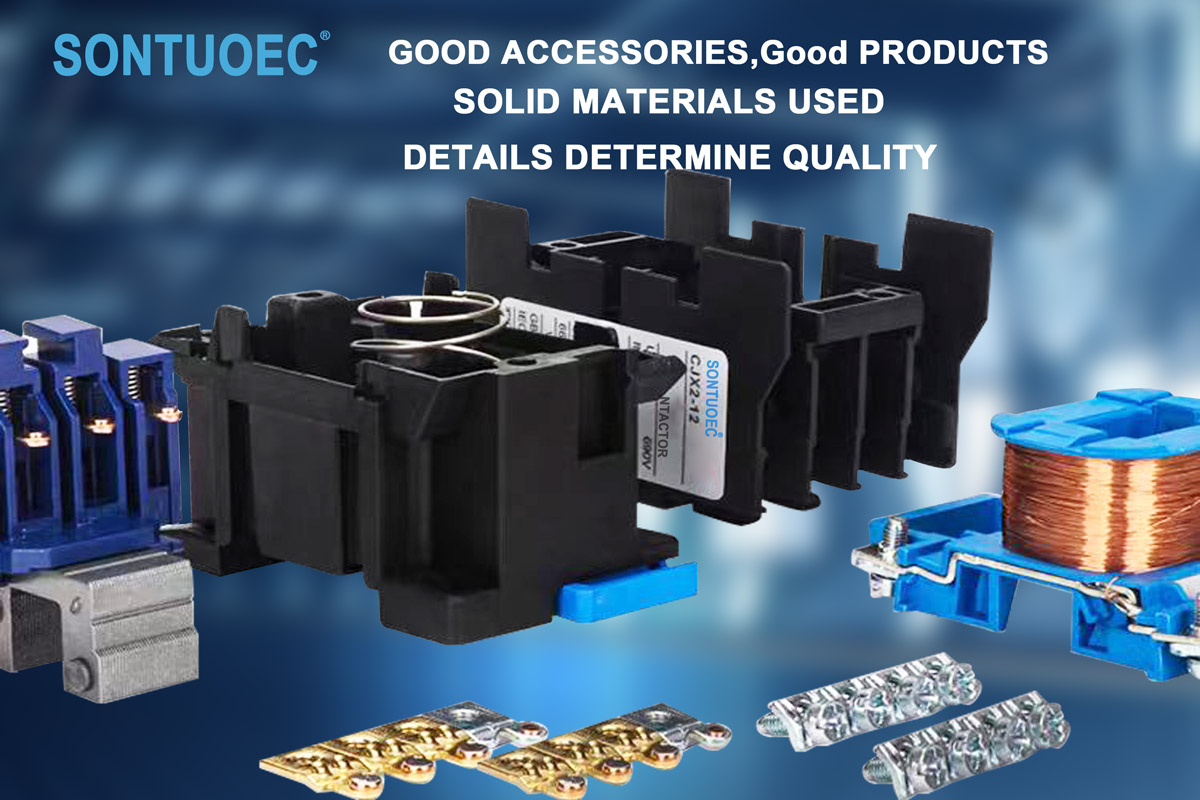

3P AC-kontaktor består vanligtvis av ett elektromagnetiskt system (inklusive spole, kärna, etc.), kontaktsystem (inklusive huvudkontakt och hjälpkontakt), ljusbågssläckningsanordning och skal och andra delar. Bland dem används huvudkontakten för att bära hög ström, och hjälpkontakten används för att realisera överföring och återkoppling av styrsignaler.

Drag:

Med tre oberoende kontakter kan den styra trefaseffekt och en nollledning samtidigt.

Kontaktsystemet är tillverkat av högkvalitativa material med god ledningsförmåga och slitstyrka.

Det elektromagnetiska systemet har tillräcklig sugkraft för att på ett tillförlitligt sätt koppla in och släppa kontakterna.

Ljusbågssläckningsanordningen kan effektivt släcka ljusbågen som genereras när kontakterna är bortkopplade, vilket skyddar kontakterna från skador.

Stls-2(Cjx2) Series Mechanical Interlocking Contactor är lämplig för att använda i kretsarna märkspänningen upp till 660V AC 50Hz eller 60Hz, märkström upp till 95A, för att göra och bryta, ofta starta och kontrollera AC-motorn. Kombinerat med hjälpkontaktblocket, timerfördröjning & maskinförregling etc, blir det fördröjningskontaktor, mekanisk förreglingskontaktor, stjärn-trekantstartare. Med det termiska reläet kombineras det till den elektromagnetiska startmotorn. Kontaktorn är tillverkad enligt IEC 60947-1.

Funktionsprincip

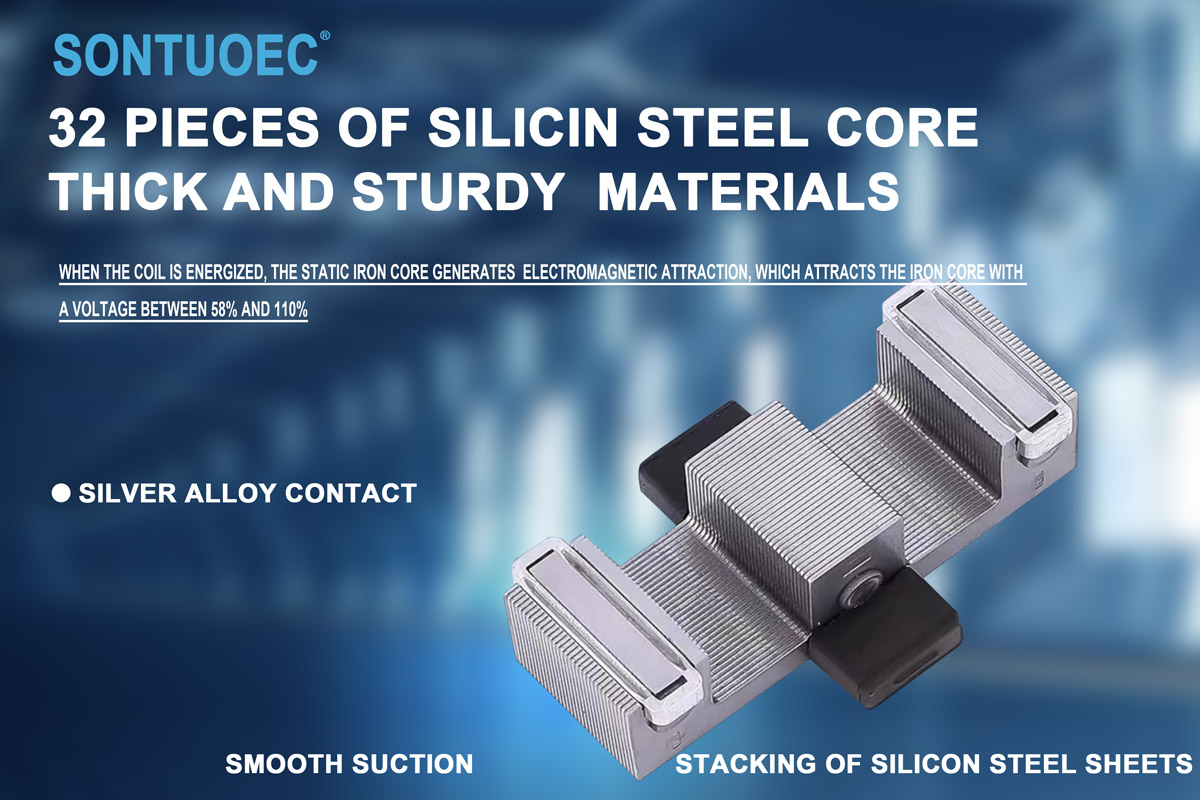

När spolen på 3P AC-kontaktorn är spänningssatt, genererar järnkärnan magnetism och lockar kontaktsystemet att stängas, vilket ansluter trefasströmförsörjningen och en nolltråd. När spolen är strömlös förlorar kärnan sin magnetism och kontaktsystemet separeras under inverkan av en fjäder, vilket kopplar bort trefasströmförsörjningen från nolllinjen. På detta sätt kan 3P AC-kontaktorn realisera fjärrstyrning av elektriska belastningar.
