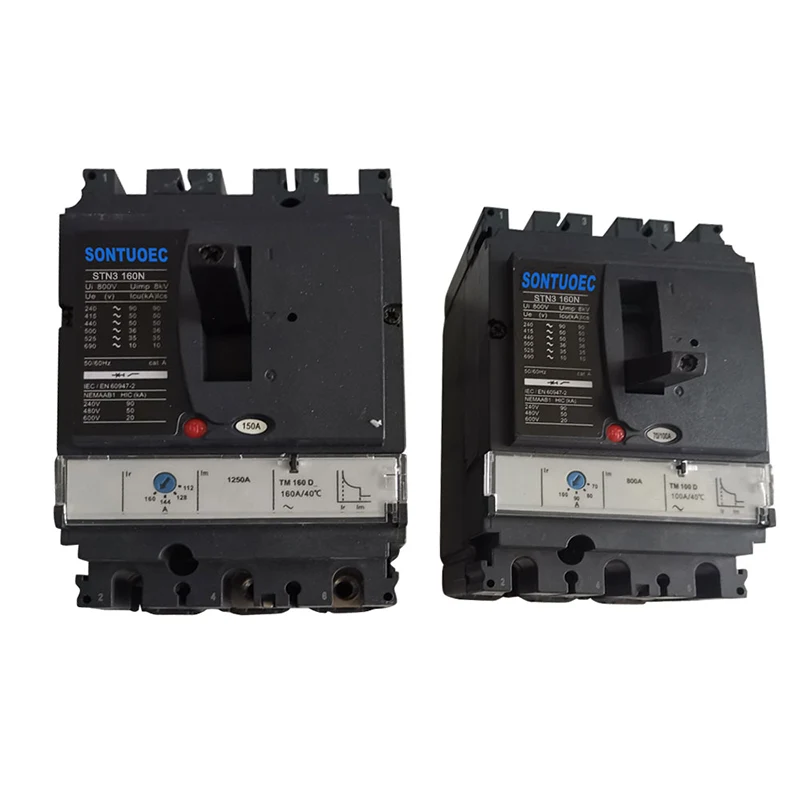

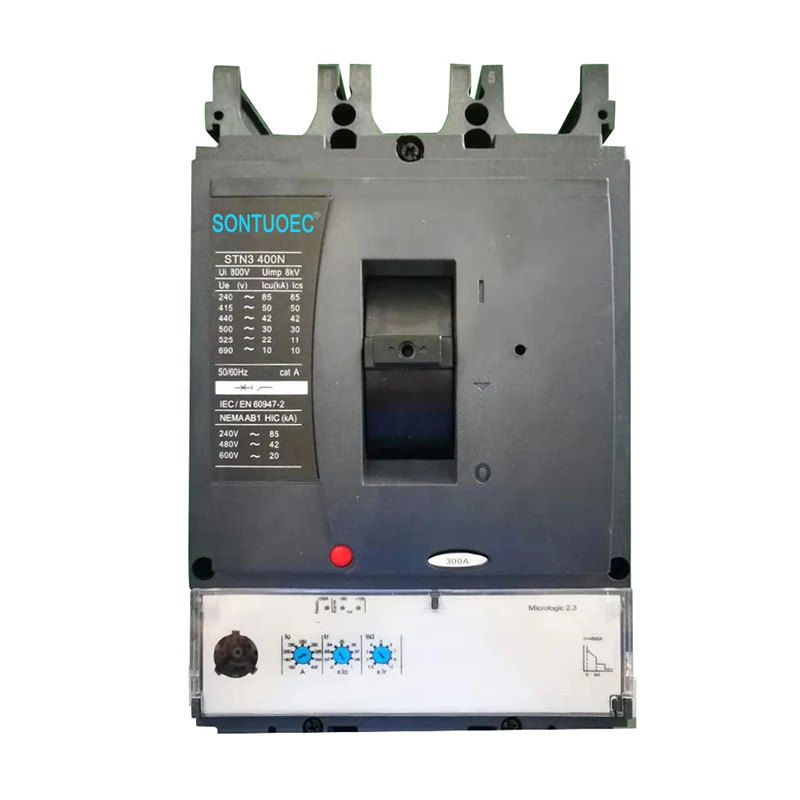

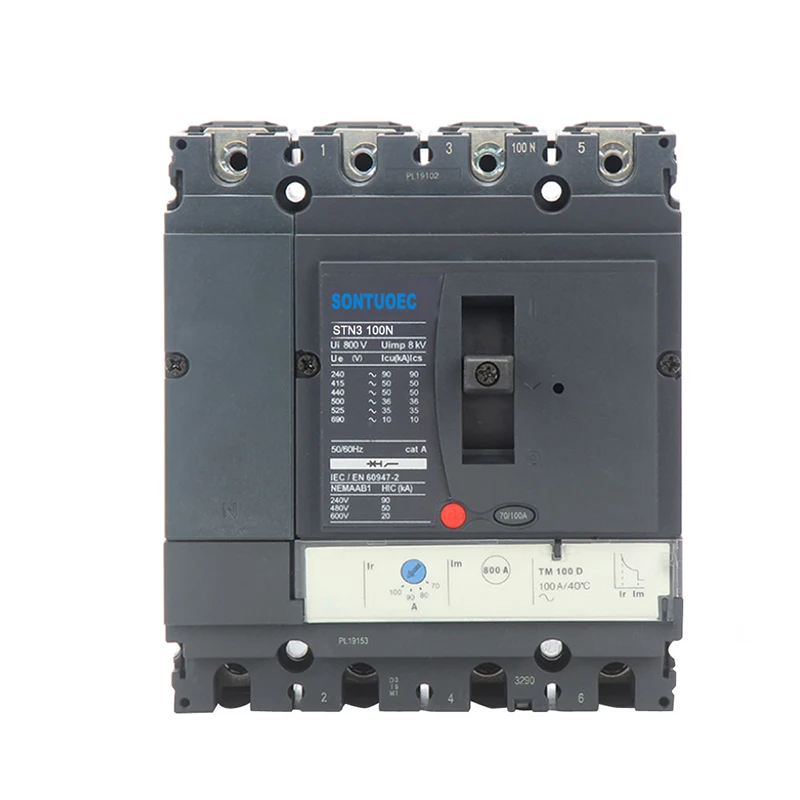

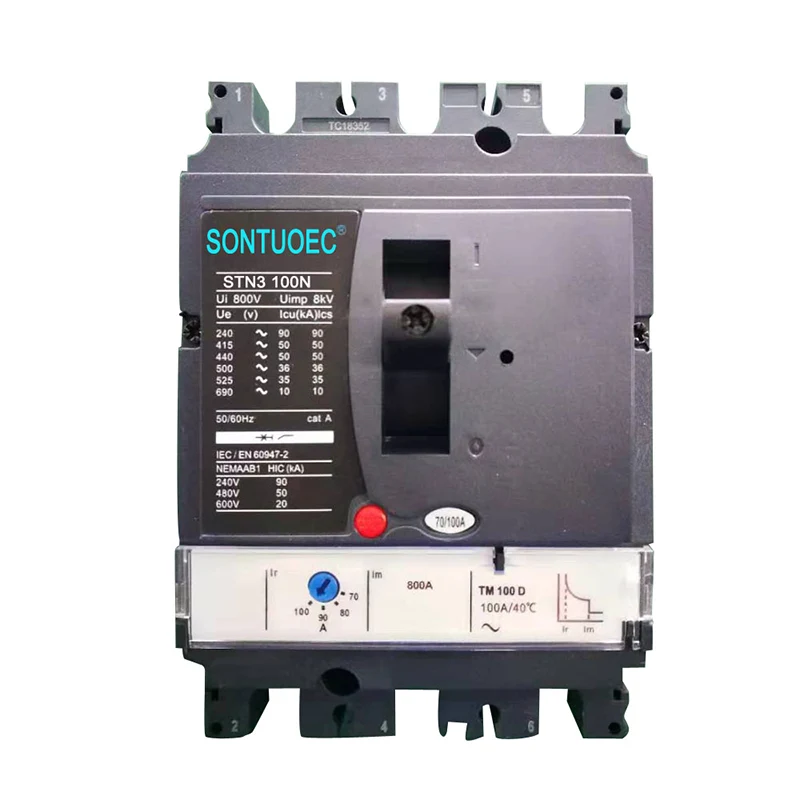

STN3 Typ gjuten fallbrytare

STN3 -typen gjuten fallbrytare är en pålitlig och avancerad lösning för elektriskt skydd i olika applikationer. Dess kompakta design, omfattande skyddsfunktioner och kommunikationsfunktioner gör det till ett idealiskt val för moderna elektriska system.

Modell:STN3

Skicka förfrågan

Produktbeskrivning

Specifikationer	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Ramström (a)	100				160				250				400				630
Antal stolpar	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capacity (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (från)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Nominell isoleringsspänning	AC800V
Betygsatt arbetsspänning	AC690V
Klassad ström, termisk trippning, TMD, A	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Klassad ström, elektronisk trippning, mic, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Hjälpmedel, varning, feltillbehör	Eller/sd/sde/sdx
Shunt & under spänningsspole	Mx/mn
Mekaniskt liv	50000				40000				20000				15000				15000
Elektriskt liv	30000				20000				10000				6000				4000

Modell nr.	Stn3
STANDARD:	IEC 60947-2
Bågsläckningsmedium	Luft
Strukturera	Mcb
Typ	Moulede Case Circuit Breaker
Certifiering	Ces
Godkännanden	CE, ISO9001
Leveranstid	Inom 20 dagar
Specifikation	63A-630A
Ursprung	Wenzhou zhanjiang
Produktionsförmåga	2000pieces/vecka
Hastighet	Normal typ av brytare
Installation	Fast
Polernummer	3p 4p
Fungera	Konventionell brytare, Skyddsskydd för kretsbrytare, Överströmsskydd
Pris	Fabrikspris
Garantitid	12 månader
Transportpaket	Inre låda/kartong
Varumärke	Esoueec, wzscec, esutune, imdec
HS -kod	8536200000

Nyckelfunktioner

• Skydd och funktionalitet: Dessa brytare erbjuder omfattande skydd för elektriska system, inklusive överbelastning och kortslutningsskydd. De är utformade för att automatiskt koppla bort kretsen när ett fel uppstår, förhindra skador på utrustningen och säkerställa säkerheten.

• Skalström och nominell ström: Skalströmmen (t.ex. 160N) indikerar den maximala utbyggbara avbrottskapaciteten för brytarens hus. Den nominella strömmen (t.ex. 100a) är den maximala normala driftsströmmen Kretsen bör inte överstiga för att förhindra att utlippning på grund av överström.

• Polekonfigurationer: Finns i 3-poliga (3p) och 4-poliga (4p) konfigurationer, lämpliga för olika elektriska system och applikationer.

• Elektroniska reseenheter: Avancerade elektroniska reseenheter ger exakta mät- och kommunikationsfunktioner, vilket möjliggör realtidsövervakning och diagnostik av elektriska parametrar.

• Kompakt design: Särskilt den kompakta NSX -serien är känd för sin kompakta design, som kombinerar energieffektivitet, mät-, hanterings- och kommunikationsverktyg.

Ansökningar

• Industriellt bruk: Används allmänt i industriella miljöer för att distribuera och skydda elektrisk kraft till olika utrustning och maskiner.

• Energi och infrastruktur: Lämplig för applikationer i energidistributionsnätverk och infrastrukturprojekt.

• Kommersiella och bostäder: Används också i kommersiella byggnader och bostadshus för huvud- och sekundära distributionssystem.

Ytterligare funktioner i Compact NSX -serien

• Förbättrat skydd: Funktioner som dubbelrotationskontakter och energipippning säkerställer tillförlitligt skydd mot fel.

• Selektiv koordination: Förbättrad selektivitet hjälper till att upprätthålla kontinuiteten i strömförsörjningen till opåverkade kretsar under fel.

• Kommunikationsfunktioner: MODBUS -kommunikationsmodul och BSCM (Breaker Status Control Module) Aktivera dataöverföring mellan brytaren och ett övervakningssystem.

• Display och övervakning: "Ready" LED och andra indikatorer ger statusinformation i realtid, medan FDM121 skåpdörrdisplayenhet kan visa olika uppmätta parametrar.

• Underhåll och konfiguration: Underhållsindikatorer visar slitage på kontakter, lastprofiler och driftsräkningar, som hjälper till att förutsäga underhåll.
