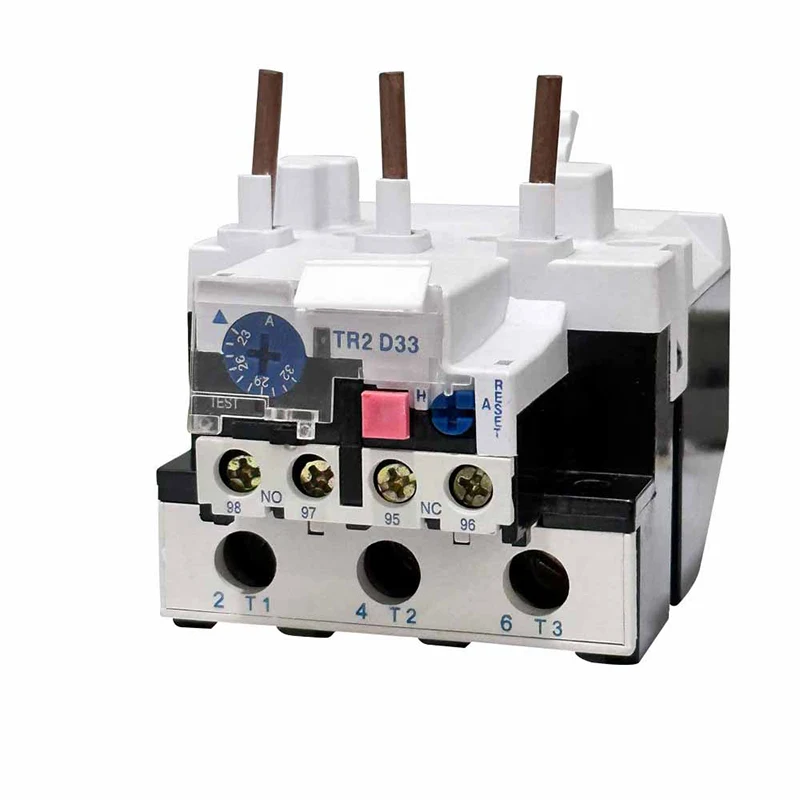

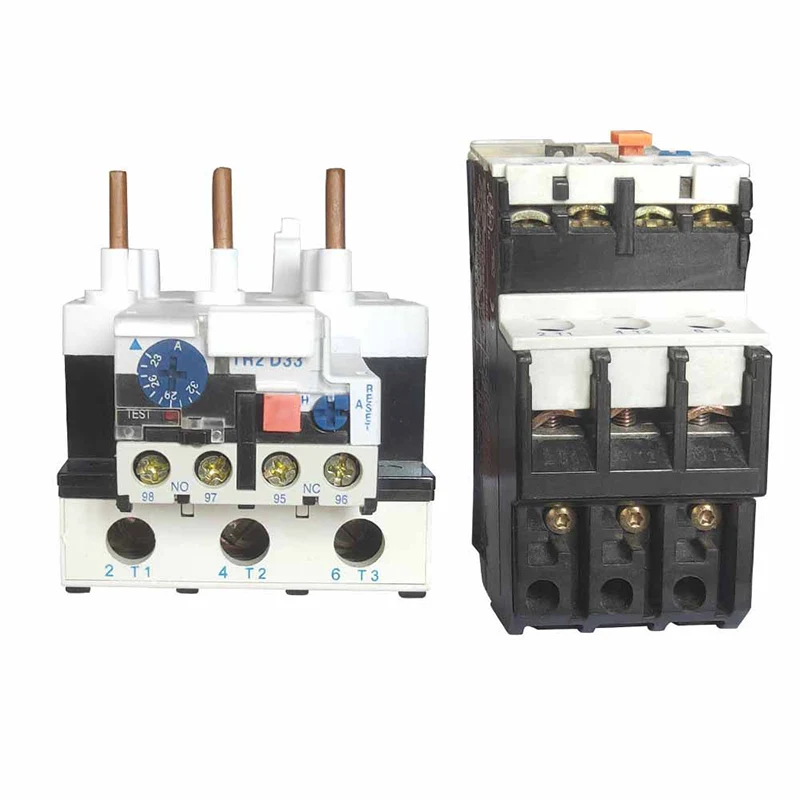

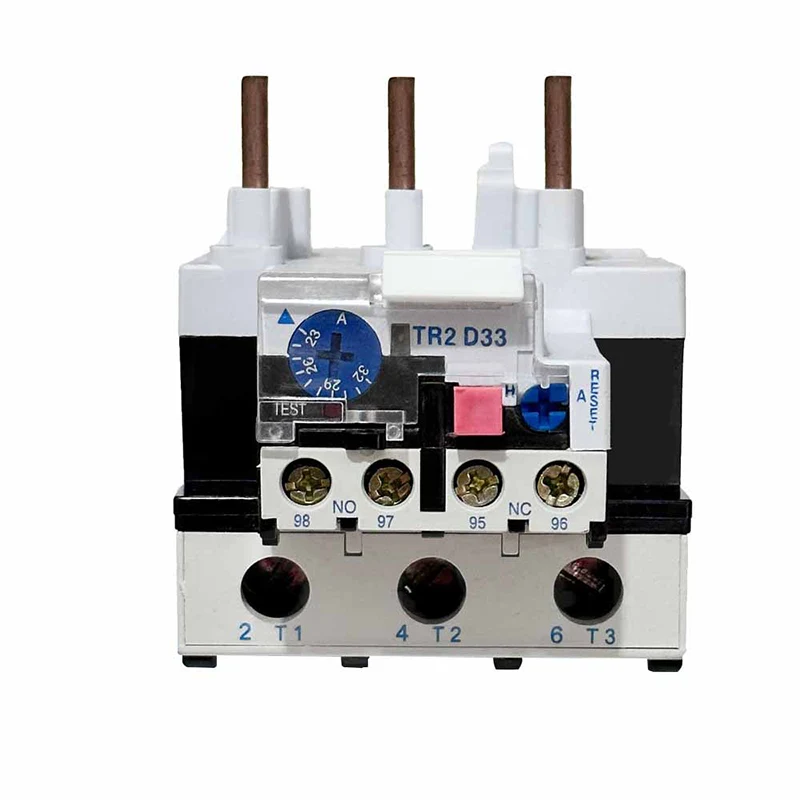

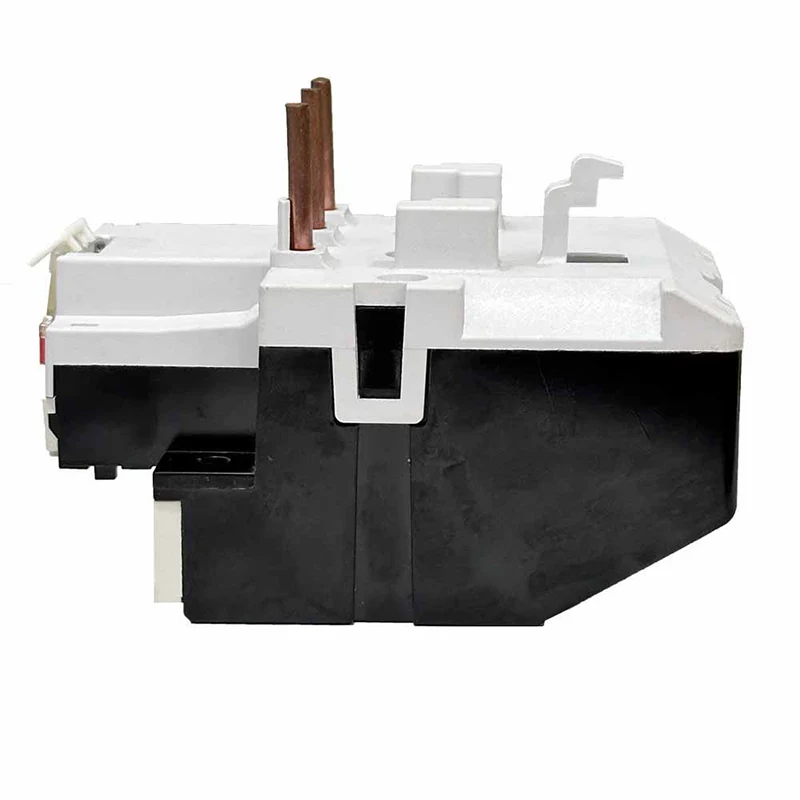

STR2-D33 Termisk överbelastningsrelä

STR2-D33 Termiska överbelastningsreläer arbetar med principen om den termiska effekten av elektrisk ström. När en motor är överbelastad ökar dess ström, vilket orsakar värmeelementet inuti det termiska överbelastningsreläet för att värmas upp. Denna värme överförs till Bimetal, som är gjord av två metaller med olika koefficienter för termisk expansion, så den böjs när den upphettas. När böjningen når en viss punkt utlöser den en mekanisk anordning, vanligtvis en kontakt, som kopplar bort strömförsörjningen till motorn och därmed skyddar den från skador.

Skicka förfrågan

Produktbeskrivning

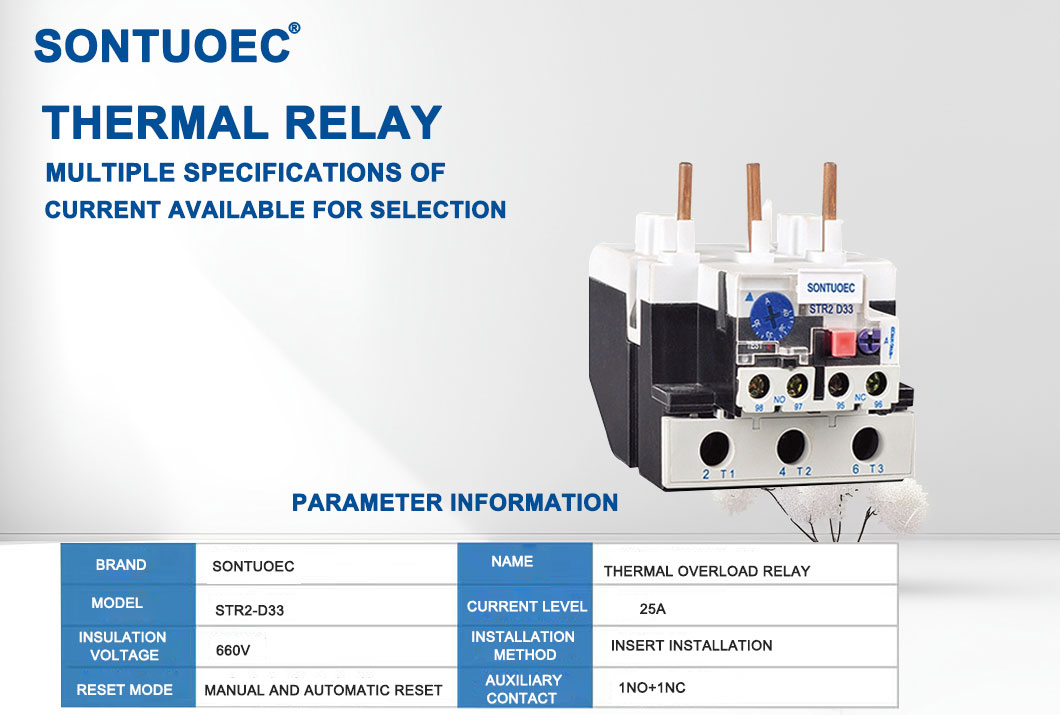

Specifikationer:

Produkt Namn	Termisk överbelastningsrelä
Modell	ST2-D33
Material	Plast, elektroniska komponenter
Termisk Kontakta	1no+1nc

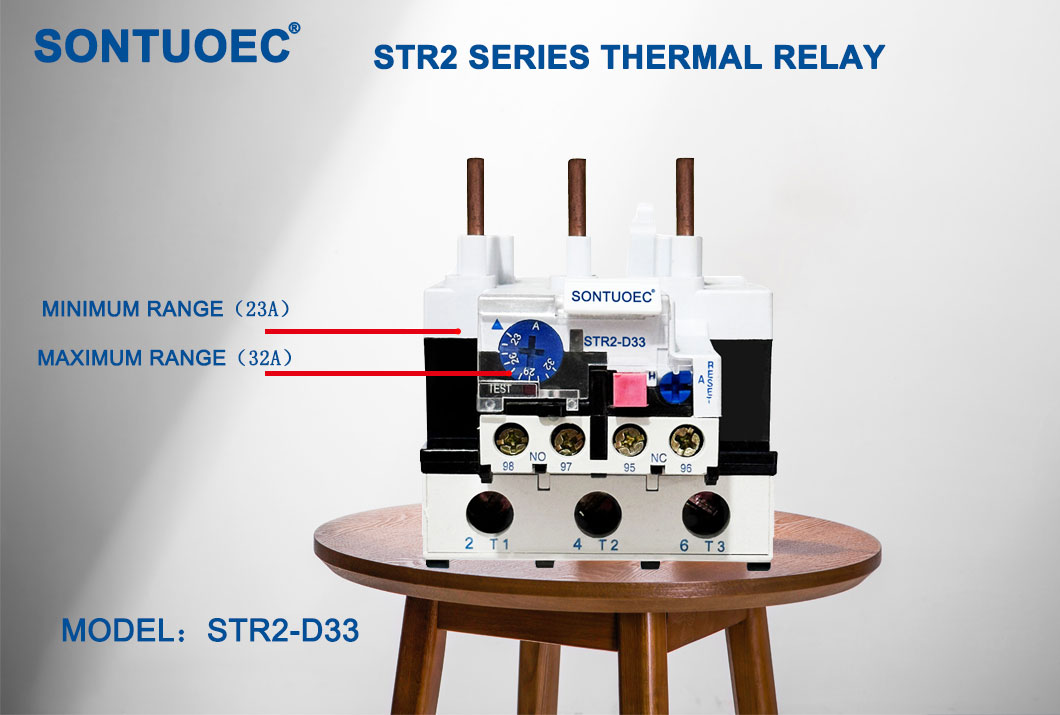

Termisk Relaterad ström	23a-93a	Pls notera strömmen räckvidd
Str2-93	Justerbart nuvarande intervall (a) Inställningsområde	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Frekvens	660V
Trippklass	50/60Hz
Färg	Som bilden visas

Huvudtekniska parametrar

Modell	Nominell ström	INGA.	Inställningsområde (a)	För kontaktare
Str2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

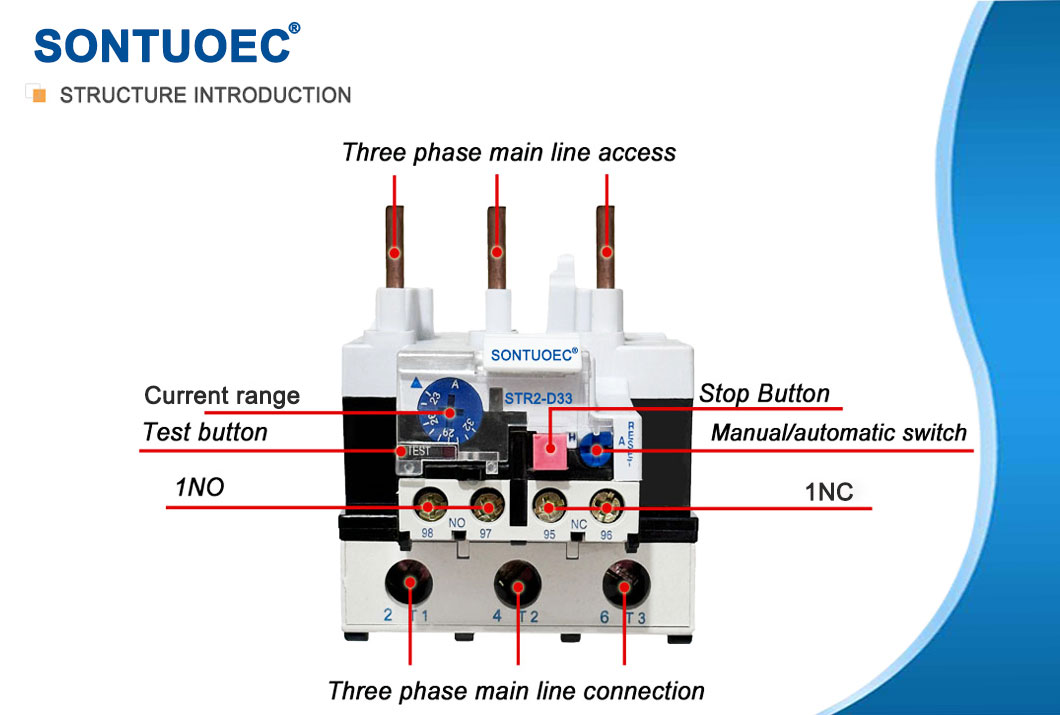

Huvudfunktioner

Överbelastningsskydd: När motorbelastningen överskrider sitt nominella värde kommer det termiska överbelastningsreläet att skära av strömförsörjningen för att förhindra att motorn överhettas och skador.

Överhettningsskydd: Om motorn överhettas av någon anledning (t.ex. hög omgivningstemperatur eller dålig värmeavledning) kommer den termiska överbelastningsreläet också att avbryta strömförsörjningen.

Indikationsfunktion: Många termiska överbelastningsreläer har en indikationsfunktion, som signalerar eller ändrar status när motorn är överbelastad eller överhettad, så att operatören kan hitta och vidta åtgärder i tid.

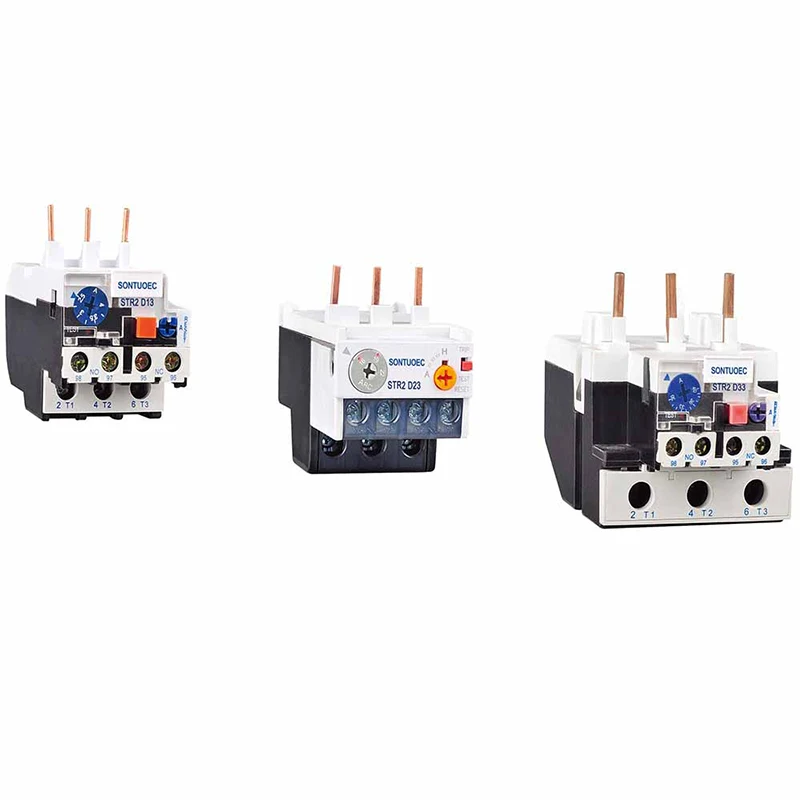

Auto relay STR2-D series of thermal overload relay can be used in the circuit of 50/60 HZ, rated insulation voltage 660 V, rated current 0.1-93A for protecting the phase break when the electric motor is overload , the relay has different mechanism and temperature compensation can be pluged in ST1 series AC contactor,It is the most advanced thermal relay in the nineties in the world the products comply with IEC 60947-1.

Applikationsscenarier

Termiska överbelastningsreläer används ofta i en mängd olika industriella och kommersiella miljöer, särskilt i utrustning som kräver elmotor. Till exempel används de i pumpar, kompressorer, fläktar, transportörer och en mängd annan mekanisk utrustning för att säkerställa att sådan utrustning säkert kan stängas av i händelse av överbelastning eller överhettande tillstånd.

Urval och installation

När du väljer en termisk överbelastningsrelä måste faktorer som motorns kraftbetyg, driftsmiljö och lastegenskaper beaktas. Det är också nödvändigt att säkerställa att den nominella strömmen för den termiska överbelastningsreläet matchar motorns nominella ström och att den har lämpliga överbelastning och överhettning av skyddsegenskaper.

När du installerar en termisk överbelastningsrelä måste du följa tillverkarens riktlinjer och se till att den är korrekt ansluten till motorns kraft- och kontrollkretsar. Dessutom måste termiska överbelastningsreläer inspekteras och underhållas regelbundet för att säkerställa korrekt drift och lång livslängd.
