Sontuoec -leverantörens spänningsregulatorstabilisator justerar ingångsspänningen genom en intern krets eller mekanism för att säkerställa att utgångsspänningen stabiliseras. Den här enheten spelar en viktig roll i kraftförsörjningssystemet och arbetar i tandem med komponenter som likriktare, elektroniska filter etc. för att tillhandahålla en stabil spänningsingång till mikroprocessorer, elektroniska komponenter etc.

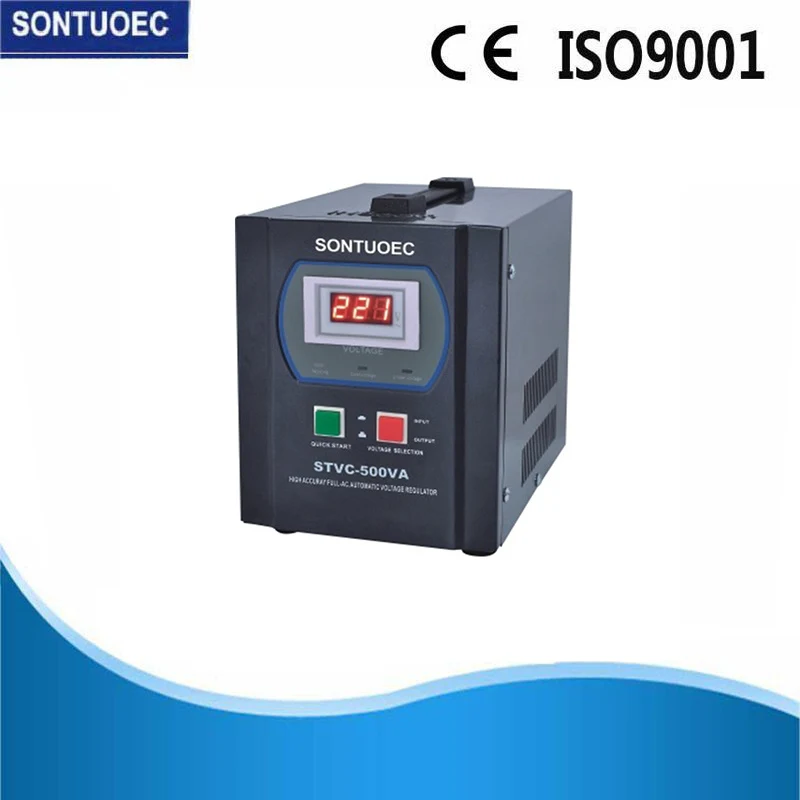

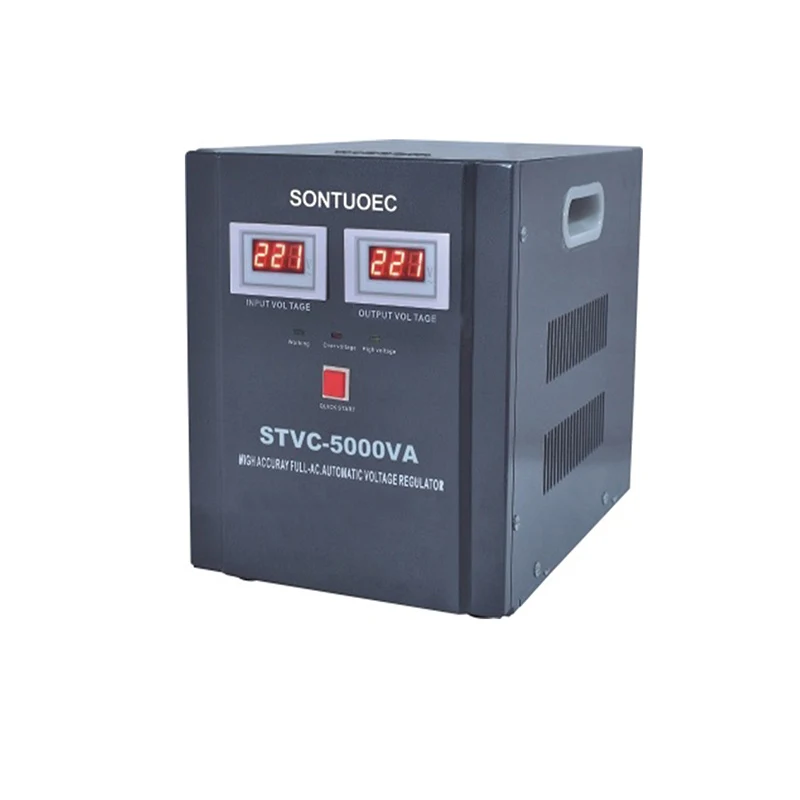

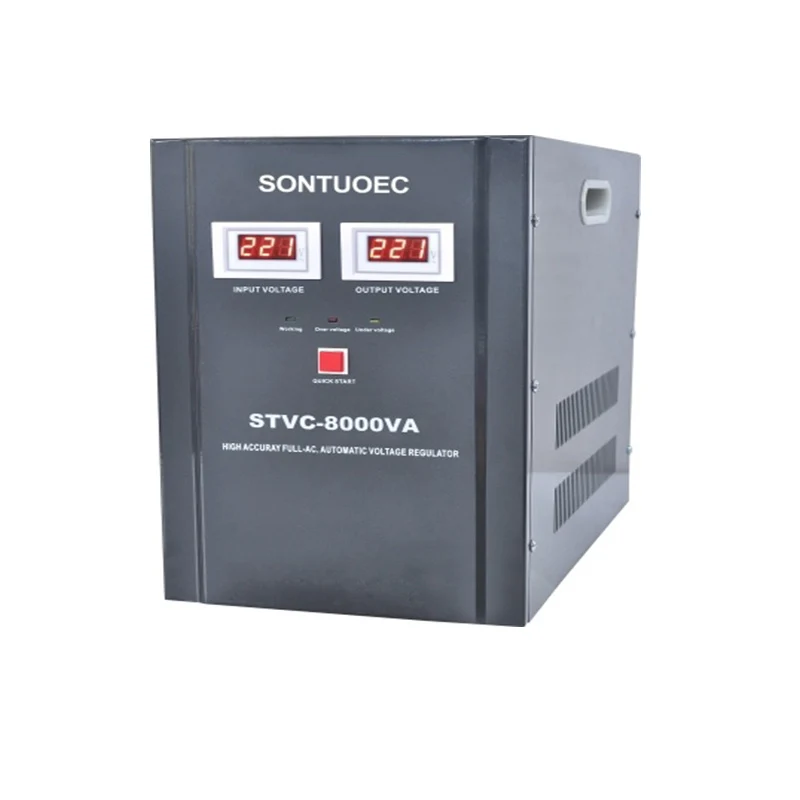

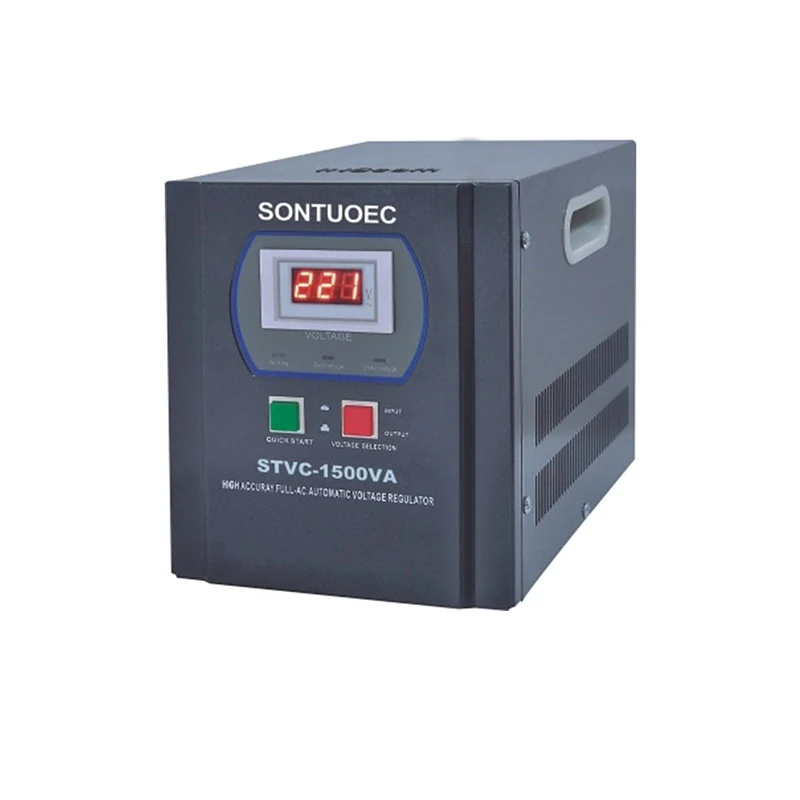

Modell |
Stvc |
|
Specifikation: |
500VA; 1000VA; 1500VA; 2000VA; 5000VA; 6000VA; 8000VA; 10000VA, |
|
Teknologi |
CPU -baserad digital krets +motor |
|
Input |
Ingångsspänningsområdet |
130V-250V |
Ingångsfrekvens |
50/60Hz |
|
Produktion |
Utspänning |
220VAC |
Utgångsprecision |
± 3% |
|
Effektivitet |
98% |
|
Fas |
Enstaka faser |
|
LCD -visningsstatus |
Ingångsspänning/utgångsspänning |
|
LCD -visningsstatus |
Blå LCD; indikerar fas A, B och C ingångsspänning och utgångsspänning |
|
Tryck på Switch för 2 sekunder, LCD -skärmen kommer Ändra för att visa PDR: s körstatus, inklusive |
||
Transformatorns temperatur för varje fas, normal / onormal |
||
Skydd |
Högspänningsskydd |
Ja |
Lågspänningsskydd |
Ja |
|
Överbelastningsskydd |
Ja |
|
Högtemperaturskydd |
Ja |
|
Kretsskydd |
Strömbrytare |
|
Smart kylsystem |
Ja |
|
Säkerhetsstandarder |
N/m |
|
Driftsförhållanden |
Driftstemperatur |
-10ºC ~+40ºC |
Lagringstemperatur |
-15-45 ° C |
|
Drift relativ fuktighet |
10%RH-102%RH, icke-kondensering |
|
Dimensionera |
Maskinstorlek (mm) |
|
Enhetsvikt (kg) |
|
Produktionsavvikelse |
1-3%(justerbar) |
Frekvens |
50/60Hz |
Effektivitet |
≥98% |
Resterid |
≤1s |
Isoleringsmotstånd |
≥5mΩ |
Överbelastning |
Dubbel retad ström, en minut |
Vågformförvrängning |
Icke-försedd tro |
Skydda |
Överspänning, överström, bristande faser |
Driftsprincipen för spänningsregulatorstabilisator kan baseras på olika tekniker och mönster, inklusive men inte begränsat till följande:
Enkla spänningsregulatorkretsar: Förverkligas genom serieanslutning av ett motstånd och en diod. På grund av den logaritmiska spänningsströmskurvan för dioden kommer spänningen över dioden endast att förändras något när ingångsströmmen förändras. Denna krets är lämplig för applikationer som inte kräver högspänningsnoggrannhet och effektivitet.
Negativ återkopplingsslinga: Genom att jämföra den faktiska spänningen med en fast referensspänning förstärks felvärdet och skickas till spänningsregulatorn, och utgången justeras för att göra felvärdet mindre. Detta utgör en negativ återkopplingskontrollslinga och förbättrar noggrannheten för spänningskontroll.
Elektromekanisk mekanism: Avkänningssignalen används för att generera en elektromagnet för spänningsstabilisering. När spänningen stiger, strömmen ökar, lockar elektromagneten järnkärnan och den mekaniska omkopplaren ansluten till järnkärnan, vilket gör att spänningen faller; och vice versa.
Spänningsregulatorstabilisatorn är en kontinuerligt justerbar autotransformer med ett varvförhållande. När spänningsregulatorn glider längs spolens polerade yta med hjälp av handhjulets huvudaxel och borsthållaren, kan varvningsförhållandet kontinuerligt bytas. Därmed justeras utspänningen smidigt från noll till föregående höjd.
Serierregulatorerna kännetecknas av vågform som inte är distortion, liten storlek, lätt vikt, hög effektivitet, bekväm användning, tillförlitlig prestanda och långsiktig drift. De används för spänningsreglering, temperaturkontroll, dimning, kraftkontroll, etc., metallurgisk instrumentering, elektromekanisk tillverkning, lätt industri, vetenskapliga experiment, verktyg, hushållsapparater, temperaturkontroll, dimning och kraftkontroll, etc. är en idealisk växelströmsregulator.
1.AMBIENT Temperatur: Maximal temperatur + 40 ºC, minsta temperatur -15 ºC
2.Titude: Höjden där regulatorn är installerad överstiger inte 1000 meter
3. Relativ luftfuktighet: Den månatliga genomsnittliga relativa fuktigheten för en våt månad är 90%, och månadens medeltemperatur är 25 ºC strömförsörjningsspänningsvågform:
4. Strömförsörjningsspänningsvågformen är en sinusvåg eller liknar en sinusvåg. Installationsplatsen är fri från gaser, ångor, kemiska avlagringar, damm, smuts och andra explosiva och aggressiva medier som allvarligt påverkar regulatorns isolering.
5. Installationsplatsen bör vara fri från allvarliga vibrationer och stötar.
6.indoor användning.
Notera! -Selektion: Tips Denna regulatorprodukt kan inte användas parallellt.
En serie: från: 500VA till 10000VA -serien; Enfas
1. Volymen är mindre än traditionell enhet; Lätt att flytta och installera med 4 hjul.
2. Med fas-sekvensskydd för att undvika att ansluta tråd fel;
3. Med fler fläktar är värmeöverföringsprestanda mer bättre, temperaturökningen är lägst ;: Lastkapaciteten är högre och stabil;
4. Konstruktion av spolinstallation är mer rimlig.
5. Intelligent separerad justerbar spänningsvegulator
