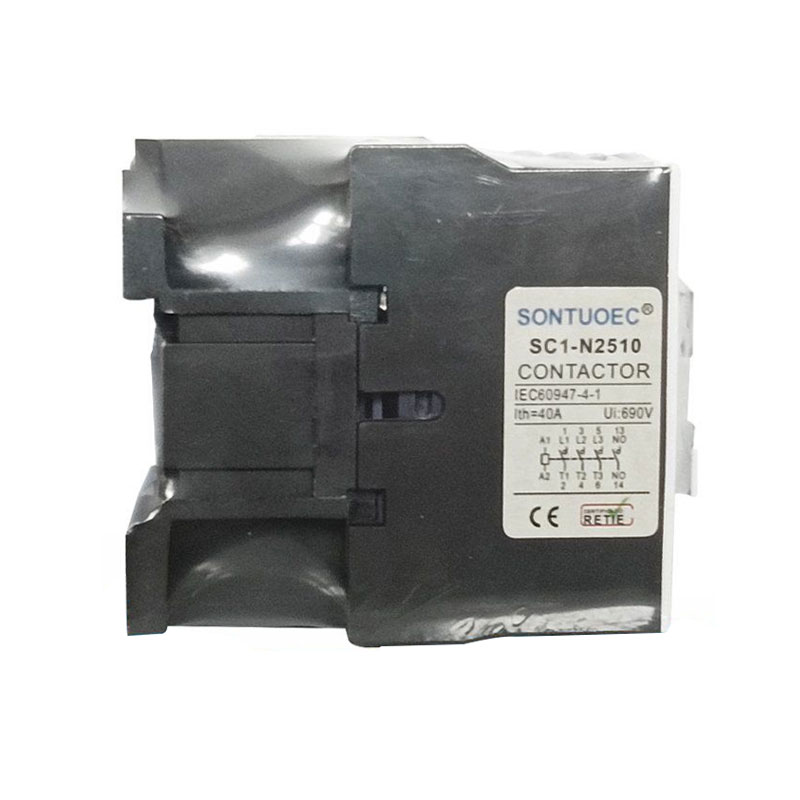

3-polig AC-kontaktor

3-polig AC-kontaktor är en AC-kontaktor med tre oberoende kontakter (eller poler), som var och en styr en fas i ett trefaskraftsystem. Dess huvudfunktion är att fjärrstyra start, stopp och reversering av trefasmotorer eller andra trefaslaster. Genom att styra på- och avstängningen av dessa tre kontakter kan den realisera anslutningen och frånkopplingen av trefaskretsen och på så sätt styra arbetsstatusen för den elektriska lasten.

Skicka förfrågan

Produktbeskrivning

Modell	Kapacitet för 2-fas sqirlel-								Märkvärmeström 1:e(A)
	Märkeffekt (KW)				Märkdriftström (A)
	220V-240V	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktur och arbetsprincip

Strukturera:

Elektromagnetiskt system: inkluderar komponenter som spolar, kärnor etc. som används för att generera magnetiskt flöde för att driva öppning och stängning av kontaktsystemet.

Kontaktsystem: inklusive huvudkontakt och hjälpkontakt. Huvudkontakten används för att bära hög ström, och hjälpkontakten används för att realisera överföring och återkoppling av styrsignaler.

Bågsläckningsanordning: Används för att släcka ljusbågen som genereras när kontakten kopplas bort för att skydda kontakten från skador.

Skal: används för att skydda de interna komponenterna från den yttre miljön.

Arbetsprincip:

När spolen aktiveras genererar järnkärnan magnetism och lockar kontaktsystemet att stängas, vilket gör att trefaskretsen öppnas.

När spolen är strömlös förlorar järnkärnan sin magnetism och kontaktsystemet separeras under inverkan av fjädern för att koppla bort trefaskretsen.

För det tredje, ansökan och urval

Applikationer:

3-polig AC-kontaktor används ofta inom industriell automation, kraftsystem och byggnadsautomation.

Den kan användas för att styra operationer som start, stopp och reversering av trefasmotorer.

Den kan också användas för att realisera fjärrkontroll och skydd av kraftsystemet.

Urval:

När du väljer en 3-polig AC-kontaktor bör faktorer som märkspänning, märkström och belastningstyp för kraftsystemet beaktas.
